一、产品[ZSXF-Z消防专用信号弹性座封闸阀]的详细资料:

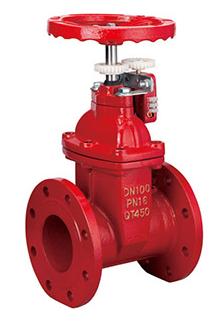

产品名称:ZSXF-Z消防专用信号弹性座封闸阀
产品特点:ZSXF-Z信号闸阀,信号蝶阀常应用于自动喷水消防管路系统,来临界控供水管路,可以远地指示阀门开度。升杆式闸阀及附开度指示闸阀也经常应用于消防系统,如果闸阀安装位置离地面较高时,一般使用升杆闸阀,可以明显指示闸阀开度,若安装位置较低。则需用付开度指示闸阀。 消防专用信号弹性座封闸阀,消防闸阀,信号弹性座封闸阀。
二、主要零部件材料:
NO. |
零件名称 |
材质 |
1 |
传动帽 |
球墨铸铁、铸钢 |
2 |
手轮 |
可锻铸铁 |
3 |
防尘罩 |
塑料 |
4 |
密封圈 |
丁腈橡胶、三元乙丙 |
5 |
止推轴承 |
锡青铜 |
6 |
阀盖 |
灰铸铁、球墨铸铁、铸钢 |
7 |
螺栓 |
碳钢、不锈钢 |
8 |
阀体 |
碳钢、球墨铸铁、铸钢 |
9 |
铜螺母 |
锡青铜 |
10 |
阀杆 |
不锈钢 |
11 |
阀瓣 |
球墨铸铁+三元乙丙或丁腈橡胶 |
三、主要技术参数:
公称压力:1.0~2.5MPa
公称通径:50~400mm
工作温度:0~120℃
适用介质:水、油、气等
法兰标准:GB/T17241.6GB9113
试验标准:GB13927API598

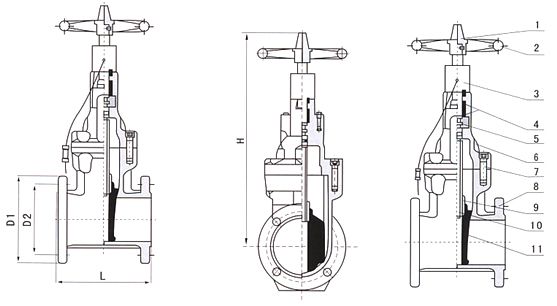

四、凯斯特牌消防专用信号弹性座封闸阀主要连接外型尺寸:
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
H(全开) |
732 |
773 |
820 |
870 |
915 |
1003 |
1110 |
1263 |
1360 |
1550 |
1610 |
1900 |
1938 |
2130 |
订货须知:
一、①ZSXF-Z消防专用信号弹性座封闸阀产品名称与型号②消防专用信号弹性座封闸阀口径③消防专用信号弹性座封闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的消防专用信号弹性座封闸阀型号,请按消防专用信号弹性座封闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
