Z1仿、Z2仿系列带吹扫孔闸阀

- 产品型号:
- Z1仿、Z2仿系列
- 产品口径:
- 40-500mm
- 产品压力:
- 1.0-10.0Mpa
- 产品材质:
- 铸铁、碳钢、不锈钢、合金钢、铬钼钢
联系我们

产品说明

一、产品[Z1仿、Z2仿41Y系列带吹扫孔闸阀]的详细资料：

产品名称：带吹扫孔闸阀

产品型号：Z1仿41Y、Z2仿41Y

产品简介：Z1仿41Y、Z2仿41Y系列带吹扫孔闸阀广泛应用于水处理、化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。产品畅销全国各地及东南亚地区,优质的质量，高效的服务，深得用户的信赖和广泛的赞誉。
闸阀具有以下优点：
    1. 流体阻力小 , 密封面受介质的忡刷和侵蚀小。
    2. 开闭较省力。
    3. 介质流向不受限制 , 不扰流、不降低压力。
    4. 形体简单 , 结构长度短，制造工艺性好，适用范围广。

主要特点及用途：

1. 本系列闸阀主体为楔式单闸板双向密封、结构简单、紧湊、密封可靠。

2. 吹扫装置可对易结焦、颗粒状介质的管路、阀门等进行清洗、冲刷、有效地提高系统的使用寿命。

Z1仿、Z2仿系列带吹扫孔闸阀适用于水、蒸气、烟气、油品或雾状、粉未状、颗粒状等介质的管路上，作为启闭装置用，尤其适用于石化行业输油和催化裂变系统，起启闭、清洗冲刷管道作用。

二、主要性能规范：

试验压力	公称压力PN（MPa）
试验压力	1.6	2.5	4.0	6.4	10.0
强度试验	2.4	3.8	6.0	9.6	15.0
上密封试验	1.8	2.8	4.4	7.0	11.0
密封试验	1.8	2.8	4.4	7.0	11.0

三、阀体材料及适用范围：

型号	阀体材料	适用介质	适用温度（℃）
Z1仿、Z2仿41H	WCB	水、蒸汽、烟气、油品或雾状、粉末状、颗粒状。	≤425
Z1仿、Z2仿41Y	铬钼钢		≤550
Z1仿、Z2仿41Y	铬镍钛钢		≤650
Z1仿、Z2仿41Y	高镍铬钢		≤900

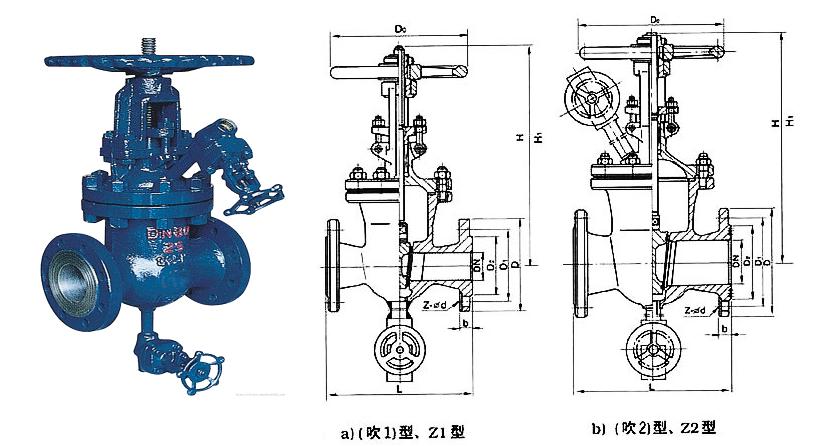

四、主要尺寸主要外型和连接尺寸： Main Extemal and Connecting Dimensions

型号 Model number	公称通经 Nominal diameteter	主要外形和连接尺寸Main Extemal and Connecting Dimensions										Z1仿重量（KG）weight	Z2仿重量（KG） weight
型号 Model number	公称通经 Nominal diameteter	L	H	D	D1	D2	f	b	F	z-d	D0	Z1仿重量（KG）weight	Z2仿重量（KG） weight
Z1仿41H-16C Z2仿41H-16C Z1仿41Y-16i Z2仿41Y-16i Z1仿41Y-16PI Z2仿41Y-16PI Z1仿41Y-16PⅡ Z2仿41Y-16PⅡ	50	250	362	160	125	100	3	16	195	4-18	250	29	32
	65	270	395	180	145	120	3	18	202	4-18	250	33	36
	80	280	426	195	160	135	3	20	210	8-18	300	46	49
	100	300	470	215	180	155	3	20	225	8-18	300	63	66
	125	325	520	245	210	185	3	22	242	8-18	350	98	102
	150	350	590	280	240	210	3	24	260	8-23	350	125	128
	200	400	725	335	295	265	3	26	283	12-23	400	185	188
	250	450	765	405	355	320	3	30	3120	12-25	450	260	263
	300	500	1000	460	410	375	3	30	340	12-25	550	365	368
	350	550	1140	520	470	435	4	34	372	16-25	600	498	502
	400	600	1285	580	525	485	4	36	405	16-30	650	685	688
Z1仿41H-25 Z2仿41H-25 Z1仿41Y-25i Z2仿41Y-25i Z1仿41Y-25PI Z2仿41Y-25PI Z1仿41Y-25PⅡ Z2仿41Y-25PⅡ	50	250	32	160	125	100	3	20	195	4-18	250	31	34
	65	270	395	180	145	120	3	2S2	202	8-18	250	35	38
	80	280	426	195	160	135	3	22	210	8-18	300	47	50
	100	300	470	230	190	160	3	24	225	8-23	300	65	68
	125	325	520	270	220	188	3	28	242	8-25	350	100	103
	150	350	590	300	250	218	3	30	260	8-25	350	130	133
	200	400	725	360	310	278	3	347	283	12-23	400	195	198
	250	450	865	425	370	332	3	36	310	12-30	450	275	278
	300	500	100	485	430	390	4	40	340	16-30	550	392	395
	350	550	1140	550	490	448	4	44	372	16-34	650	535	538
	400	600	1285	610	550	505	4	48	405	16-34	700	742	745

五、主要外型和连接尺寸： Main Extemal and Connecting Dimensions

型号 Model number	公称通经 Nominal diameteter	主要外形和连接尺寸Main Extemal and Connecting Dimensions												Z1仿重量（KG）weight	Z2仿重量（KG） weight
型号 Model number	公称通经 Nominal diameteter	L	H	D	D1	D2	f	b	D6	f2	F	z-d	D0	Z1仿重量（KG）weight	Z2仿重量（KG） weight
Z1仿41H-40 Z2仿41H-40 Z1仿41Y-40i Z2仿41Y-40i Z1仿41Y-40PI Z2仿41Y-40PI Z1仿41Y-40PⅡ Z2仿41Y-40PⅡ	50	250	362	160	125	100	3	20	88	4	195	4-18	300	33	37
	65	280	395	180	145	120	3	22	110	4	202	8-18	300	38	42
	80	310	426	195	160	135	3	22	121	4	210	8-18	350	51	55
	100	350	470	230	190	160	3	24	150	4.5	225	8-23	350	80	84
	125	400	520	270	220	188	3	28	176	4.5	242	8-25	400	120	124
	150	450	590	300	250	218	3	30	204	4.5	260	8-25	400	148	152
	200	550	725	375	320	282	3	38	260	4.5	283	12-30	450	252	256
	250	650	865	445	385	345	3	42	313	4.5	310	12-34	550	355	359
	300	750	1000	510	450	408	3	46	364	5	340	16-34	650	540	544
	350	850	1140	570	510	465	4	52	422	5	372	16-34	750	690	694
	400	950	1285	655	585	535	4	58	474	4	405	16-41	850	960	964
Z1仿41H-64 Z2仿41H-64 Z1仿41Y-64i Z2仿41Y-64i Z1仿41Y-64PI Z2仿41Y-64PI Z1仿41Y-64PⅡ Z2仿41Y-64PⅡ	50	250	370	175	135	105	3	26	88	4	200	4-23	300	36	39
	65	280	405	200	160	130	3	28	110	4	210	8-23	300	45	49
	80	310	435	210	170	140	3	32	121	4.5	215	5-23	350	59	63
	100	350	480	250	200	168	3	32	150	4.5	232	8-25	400	90	94
	125	400	530	295	240	202	3	36	176	4.5	250	8-30	400	135	139
	150	450	605	340	280	240	3	38	204	4.5	268	8-34	450	168	172
	200	550	740	405	345	300	3	44	260	4.5	290	12-34	550	280	284
	250	650	880	470	400	352	3	48	313	4.5	318	12-1	650	392	396
	300	750	1015	530	460	412	4	54	364	4.5	350	6-41	750	585	589
	350	850	1160	595	525	475	4	60	422	5	382	16-41	800	740	744
	400	950	1310	670	585	525	4	66	474	5	415	16-48	900	990	1014

六、主要外型和连接尺寸： Main Extemal and Connecting Dimensions

Z1仿41H-100 Z2仿41H-100 Z1仿41Y-100i Z2仿41Y-100i Z1仿41Y-100PI Z2仿41Y-100PI Z1仿41Y-100PⅡ Z2仿41Y-100PⅡ	50	250	370	195	145	112	3	28	88	4	202	4-25	300	38	43
	65	280	405	220	170	138	3	32	110	4	215	8-25	300	53	58
	80	310	435	230	180	148	3	34	121	4	220	8-25	350	68	73
	100	350	480	265	210	172	3	38	150	4.5	240	8-30	400	102	107
	125	400	530	310	250	210	3	42	176	4.5	257	8-34	400	150	155
	150	450	605	350	290	250	3	46	204	4.5	275	12-34	450	187	192
	200	550	740	430	360	312	3	54	260	4.5	298	12-41	550	305	310
	250	650	880	500	430	382	3	60	313	4.5	325	12-41	650	425	430
	300	750	1015	585	500	442	4	70	364	4.5	360	16-48	750	625	630
	350	850	1160	655	560	498	4	76	422	5	395	16-54	850	785	790
	400	950	1310	715	620	558	4	80	474	5	428	16-54	950	1055	1060

订货须知：
一、①Z1仿、Z2仿系列带吹扫孔闸阀产品名称与型号②Z1仿、Z2仿系列带吹扫孔闸阀口径③Z1仿、Z2仿系列带吹扫孔闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的Z1仿、Z2仿系列带吹扫孔闸阀型号，请按Z1仿、Z2仿系列带吹扫孔闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

闸阀的缺点如下：
    1. 密封面之间易引起冲蚀和擦伤，维修比较困难。
    2. 外形尺寸较大，开启需要一定的空间，开闭时间长。
    3. 结构较复杂。

闸阀的安装与维护应注意以下事项：
    1. 手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
    2. 双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。
    3. 带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。
    4. 带传动机构的闸阀，按产品使用说明书的规定安装。
    5. 如果阀门经常开关使用 , 每月至少润滑一次。
