DZ40Y国标低温法兰闸阀

- 产品型号:
- DZ40Y
- 产品口径:
- 15-1200mm
- 产品压力:
- 1.0-10.0Mpa
- 产品材质:
- 碳钢、不锈钢
联系我们

产品说明

一、产品[DZ40Y国标低温法兰闸阀]的详细资料：

产品名称：DZ40H/Y法兰低温闸阀,低温法兰闸阀

产品型号：DZ40H/Y

产品概述：DZ40H/Y法兰低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质，材质为经过特别处理的：LC3、LCB、LCC、1Cr18Ni9Ti等。

二、法兰低温闸阀结构特点：

1、为防止中腔异常升压，在闸板的进口侧设置了泄压孔

2、根据阀门的工作温度确定阀盖的顶部长度，确保阀桿填料的可靠密封

3、根据工作温度合理选用填料，垫片等零件的材料

4、严格控制材料的化学成份及低温冲击韧性等力学性能指标

5、采用多种配管法兰标准及密封面型式，适用于各种工程需要,

三、法兰低温闸阀技术要求：

1、设计、制造及验收按JB/T 7749-95

2、主体材料：LCB、LF1、LF3、LC3、CF8、F304等

3、结构长度按GB/T 12221-1989标准

4、法兰连接尺寸按JB/T 79-1994标准

5、适用温度：-46～196°C

6、阀门的检验和试验按JB/T 9092-1999标准

四、法兰低温闸阀主要材料：

1、阀体、阀盖：LC3、LCB、LCC、1Cr18Ni9Ti

2、阀杆：304、1Cr18Ni9Ti

3、闸板、阀座密封面：堆焊硬质合金

4、阀杆螺母：ZCuA110Fe3

5、垫片：低温石棉、蜡浸石棉橡胶板

6、填料：柔性石墨、聚四氟乙烯、浸四氟乙烯石棉绳

7、手轮：球墨铸铁或可锻造铁

五、执行标准：

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
JB/T7749	GB12221	JB79	Gb9131	JB/T9092

六、压力试验：

公称压力PN	1.6	2.5	4.0	6.4	10.0
强度试验	2.4	3.8	6.0	9.6	15.0
水密封试验	1.8	2.8	4.4	7.0	11.0
上密封试验	1.8	2.8	4.4	7.0	11.0
气密封试验	0.4-0.7

七、主要零件材料及性能：

体盖板	阀杆	密封面	垫片	填料	工作温度	适用介质
ZGoCrMNVAI低温高压铸钢	1Cr7Ni12	STL/STL	1Cr13/柔性石墨低温石棉	PTFE浸聚四氟乙烯石棉绳柔性石墨	-46	丙烷/炳烯甲醇/乙烷煤气/液氨
LCB
ZGoCrMNVAI低温高压铸钢					-60
LC1
ZGoCrMNVAI低温高压铸钢					-73
LC2
ZGoCrMNVAI低温高压铸钢	1Cr18Ni9Ti				-101
LC3
ZGoCrMNVAI低温高压铸钢					-115
LC4
ZGoCrMNVAI低温高压铸钢					-196

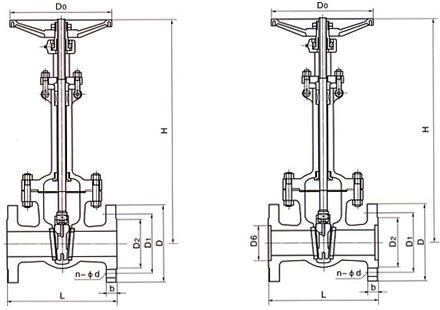

八、凯斯特牌国标低温法兰闸阀规格主要尺寸(PN1.6MPa-2.5 MPa)：

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法法 RF DZ40Y-16LCB DZ40Y-16LC1 DZ40Y-16LC2 DZ40Y-16LC3 DZ40Y-16LC4 DZ40Y-16P DZ40Y-16R	20	150	105	75	55	14	4-Φ14	320	140
	25	160	115	85	65	14	4-Φ14	350	160
	32	180	135	100	78	16	4-Φ18	385	180
	40	200	145	110	85	16	4-Φ18	420	220
	50	250	160	125	100	16	4-Φ18	540	240
	65	265	180	145	120	18	4-Φ18	610	240
	80	280	195	160	135	20	8-Φ18	690	280
	100	300	215	180	155	20	8-Φ18	780	300
	125	325	245	210	185	22	8-Φ18	930	320
	150	350	280	240	210	24	8-Φ23	980	350
	200	400	335	295	265	26	12-Φ26	1180	400
	250	450	105	355	320	30	12-Φ30	1390	450
	300	500	460	410	375	30	12-Φ30	1620	500
	350	550	520	470	435	34	16-Φ34	1810	500
	400	600	580	525	485	36	16-Φ36	1970	550
2.5MPa	20	150	105	75	55	16	4-Φ16	320	140
凸面法法 RF DZ40Y-25LCB DZ40Y-25LC1 DZ40Y-25LC2 DZ40Y-25LC3 DZ40Y-25LC4 DZ40Y-25P DZ40Y-25R	25	160	115	85	65	16	4-Φ16	350	160
	32	180	135	100	78	18	4-Φ18	385	180
	40	200	145	110	85	18	4-Φ18	420	200
	50	250	160	125	100	20	4-Φ20	540	240
	65	265	180	145	125	22	8-Φ22	510	240
	80	280	195	160	135	22	8-Φ22	690	280
	100	300	230	190	160	24	8-Φ24	780	300
	125	325	270	220	188	28	8-Φ28	930	300
	150	350	300	250	218	30	8-Φ30	980	320
	200	400	360	310	278	34	12-Φ34	1180	360
	250	450	425	370	332	36	12-Φ36	1390	400
	300	500	485	430	390	40	16-Φ40	1620	450
	350	550	550	490	448	44	16-Φ44	1810	500
	400	600	610	550	505	48	16-Φ48	1990	560

九、凯斯特牌国标低温法兰闸阀规格主要尺寸PN4.0MPa-10.0MPa:

4.0 MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹面法法 MFM DZ40Y-40LCB DZ40Y-40LC1 DZ40Y-40LC2 DZ40Y-40LC3 DZ40Y-40LC4 DZ40Y-40P DZ40Y-40R	20	150	105	75	55	51	16	4-Φ14	330	140
	25	160	115	85	65	58	16	4-Φ14	360	160
	32	180	135	100	78	66	18	4-Φ18	440	180
	40	200	145	110	85	76	18	4-Φ18	455	200
	50	250	160	125	100	88	20	4-Φ18	575	240
	65	380	180	145	120	110	22	4-Φ20	635	240
	80	3103	195	160	135	121	22	8-Φ22	715	280
	100	50	230	190	160	150	24	8-Φ22	815	300
	125	400	270	220	188	176	28	8-Φ24	965	360
	150	450	300	250	218	204	30	8-Φ28	1025	400
	200	550	375	320	282	160	38	8-Φ30	1225	450
	250	650	445	385	345	313	42	12-Φ34	1440	560
	300	750	510	450	408	364	46	16-Φ34	1665	5470
	350	850	570	510	465	422	52	16-Φ41	1880	720
	400	950	655	585	535	474	58	16-Φ18	2050	800
6.4MPa	20	190	125	90	68	51	20	4-Φ18	330	180
凹面法法 MFM DZ40Y-64LCB DZ40Y-64LC1 DZ40Y-64LC2 DZ40Y-64LC3 DZ40Y-64LC4 DZ40Y-64P DZ40Y-64R	25	210	135	100	78	58	22	4-Φ23	360	180
	32	230	150	110	82	66	24	4-Φ23	410	180
	40	240	165	125	95	76	24	4-Φ23	480	220
	50	250	175	135	105	88	26	4-Φ23	585	240
	65	280	200	160	130	110	28	8-Φ23	690	240
	80	310	210	170	140	121	30	8-Φ23	745	280
	100	350	250	200	168	150	32	8-Φ25	885	300
	125	400	295	240	202	176	36	8-Φ30	985	360
	150	450	340	280	240	204	38	8-Φ34	1050	400
	200	550	405	345	300	260	44	12-Φ34	1240	450
	250	650	470	400	352	313	48	12-Φ41	1460	560
	300	750	530	160	412	364	54	16-Φ41	1670	5640
10.0MPa	25	210	135	100	78	58	24	4-Φ18	365	200
凹面法法 MFM DZ40Y-100LCB DZ40Y-100LC4 DZ40Y-100P DZ40Y-100R	32	230	150	110	82	66	24	4-Φ23	420	200
	50	250	195	145	112	88	28	4-Φ25	630	240
	65	280	220	170	138	110	32	8-Φ25	700	240
	80	310	230	180	148	121	34	8-Φ25	760	280
	100	350	265	210	172	150	38	8-Φ30	900	280

订货须知：
一、①国标低温法兰闸阀产品名称与型号②国标低温法兰闸阀口径③国标低温法兰闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的国标低温法兰闸阀型号，请按国标低温法兰闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
