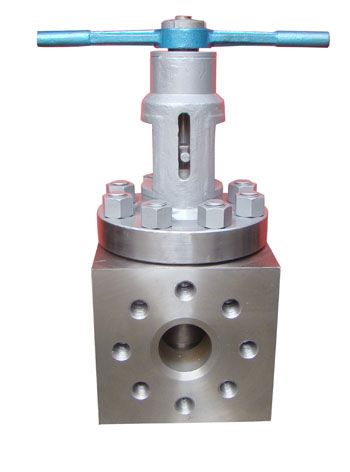

J/L47H/Y平衡角式截止阀

- 产品型号:
- J/L47H/Y
- 产品口径:
- 6-200mm
- 产品压力:
- 10.0-32.0Mpa
- 产品材质:
- 碳钢、不锈钢
联系我们

产品说明

一、产品[J/L47H/Y平衡角式截止阀]详细资料：

产品名称：平衡角式截止阀

产品型号：J47Y（H）

压力等级：16.0Mpa~32Mpa

产品规格：DN50~200mm

产品材质：碳钢、不锈钢

适用温度：-30oC~250oC

适用介质：氮氢混合物、氨液、碱液、尿素、钾氨

详细资料：L/J47Y高压角式截止阀/节流截止阀油田注水装置本阀具有结构先进,体积小,重量轻（较同规格阀减少30%）开启省力（开启力矩为同规格阀的10%～20%）,密封可靠,高效能,高精度,高压差的优点。

高压平衡法兰截止阀 J4B6Y J4B7Y参考API及有关标准优化设计而成，结构新颖，阀瓣有数个孔和上腔相通，达到上下压力自平衡。采用复合填料，密封可靠，磨擦力小。密封采用活阀座结构。堆焊硬质合金。

J47Y平衡角式截止阀结构特点:

J/L47H/Y平衡角式截止阀/节流阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。

二、平衡角式截止阀主要性能规范：

型号	公称压力	试验压力		工作压力	适用温度	使用介质
		强度	密封
J47H-160	16	24	17.6	16	≤200℃	氮氢混合气、氨、液氨、铜铵液、碱液等
J47H-320	32	48	35.2	32	≤200℃

三、平衡角式截止阀主要零件的材料说明：

零件名称	材料
阀体、法兰、缺套	优质碳素钢
阀杆、阀瓣	不锈钢
阀杆螺母	铸铝黄铜
填料	四氟
手柄	球墨铸铁
“O”型密封圈	氟26-41橡胶
密封面	堆焊硬质合金

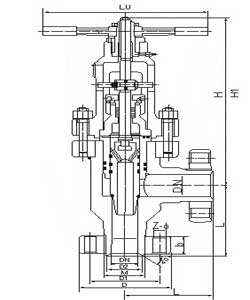

四、平衡角式截止阀主要外形尺寸：

公称压力	公称通径	尺寸
公称压力	公称通径	L	D	D1	M	D2	DN	b	Z-Φd	L0	H≈	H1≈	重量
16	65	215	200	145	M80×3	74	65	40	6-29	400	490	535	105
	80	260	225	170	M100×3	94	80	50	6-33	400	520	575	164
	100	290	260	195	M125×4	115	99	60	6-36	450	625	690	218
	125	320	300	235	M155×4	146	123	75	8-39	500	640	720	261
	150	350	330	255	M175×6	163	142	78	8-42	550	670	760
32	65	215	225	170	M100×3	90	68	50	6-33	400	490	535	127
	80	260	260	195	M125×4	112	85	60	6-36	400	520	575	190
	100	290	300	235	M155×4	130	103	75	8-39	450	625	690	265
	125	320	330	255	M175×6	120	120	78	8-42	500	640	720	290
	150	350	400	315	M215×6	149	149	90	8-48	550	670	760

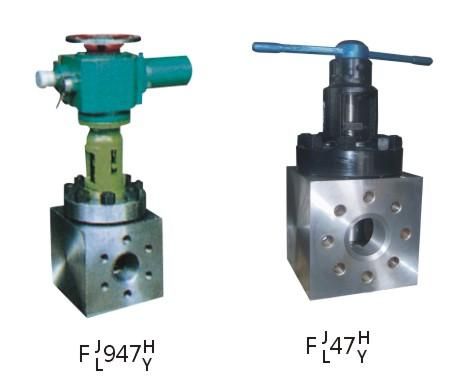

平衡高压角式截止阀J47H/Y/W-160C/220P250R320L（方块式）

订货须知：
一、①J/L47H平衡角式截止阀产品名称与型号②J/L47H平衡角式截止阀口径③J/L47H平衡角式截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的J/L47H平衡角式截止阀型号，请按J/L47H平衡角式截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
