J/L44H/Y J344Y/R高压角式截止阀

- 产品型号:
- J/L44H/Y J344Y/R
- 产品口径:
- 6-200mm
- 产品压力:
- 10.0-32.0Mpa
- 产品材质:
- 碳钢、不锈钢
联系我们

产品说明

一、产品[J/L44H/Y高压角式截止阀]详细资料：

产品名称：J L44H/Y J344Y/R高压角式截（止回、节流）阀

产品型号：J L44H/Y J344Y

产品口径：50～150mm

产品压力：1.6MPa～6.4MPa

产品材质：铸钢、铸铁、不锈钢

详细介绍：J44H/Y高压角式截止阀、节流阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般用于氯化氢气中、小口径的管道。氯化氢阀门的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。

J/L44H高压角式截止阀结构特点：

     J44H/Y高压角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
    J44H/Y高压角式截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
    J44H/Y高压角式截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

J/L44H/Y角式截止阀(节流阀)设计与制造标准：

角式截止阀设计与制造：　GB12233
角式截止阀法兰尺寸：JB/T79　GB9113
角式截止阀结构长度：　GB12221
角式截止阀检验与实验：　GB/T13927

二、角式截止阀主要性能规范：

公称压力	16	32	Mpa
壳体试验	24	48
密封试验	17.6	35.2
气密封试验	0.5-0.7
适用介质	C	P	R
适用介质	水、油品、蒸汽	氮氢混合气	碱液、液氨
适用温度(℃)	≤200

三、主要零部件材料

介质	氮、氢、气、氨、石油产品
主体材料代号	阀体/阀盖	阀板/阀瓣	阀杆	阀杆螺母	填料	手轮	工作温度
C	A105 35 WCB		2Cr13	黄铜	聚四氟乙烯	WCB QT400-15	-30℃～150℃
P	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	黄铜			-30℃～150℃
R	1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti	黄铜			-30℃～150℃

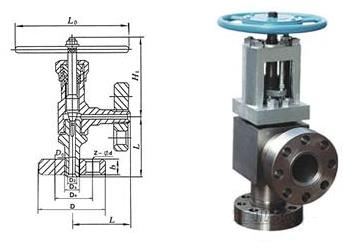

四、J/L44H高压角式截止阀主要外形及连接尺寸：

型号	通径 DN(mm)	主要连接尺寸											重量
型号	通径 DN(mm)	L	D	D1	M	DO	do	Z-Φ	b	H	Hk	Lo	kg
J44H-160C J44Y-160C L44Y-160C L44H-160C J44W-160P J44W-160R L44W-160P L44W-160R J44Y-220C L44Y-220C L44W-220P	6	60	70	42	M14×1.5	6	6	3-Φ16	15	82	94	100	2.5
	10	90	95	60	M24×2	12	10	3-Φ18	20	180	190	245	6.5
	15	105	95	60	M24×2	15	14	3-Φ18	20	180	192	245	7.5
	25	125	105	68	M33×2	23	22	3-Φ18	20	225	249	290	11
	32	135	115	80	M42×2	29	29	4-Φ18	22	230	258	290	13
	40	165	165	115	M52×2	38	38	6-Φ26	28	275	315	400	24
	50	190	165	115	M64×3	48	48	6-Φ26	32	320	370	500	34
	65	215	200	145	M80×3	62	60	6-Φ29	40	453	520	650	80
	80	260	225	170	M100×3	78	75	6-Φ33	50	514	599	650	128
	100	290	260	195	M125×4	95	95	6-Φ36	60	700	800	750	175
	125	320	300	235	M155×4	119	105	8-Φ39	75	745	800	800	250
J44H-320C J44Y-320C L44Y-320C L44H-320C J44W-320P J44W-320R L44W-320P L44W-320R	6	60	70	42	M14×1.5	6	6	3-Φ16	15	82	94	120	205
	10	90	95	60	M24×2	12	10	3-Φ18	20	180	190	245	7
	15	105	105	68	M33×2	15	15	3-Φ18	20	180	192	245	8
	25	125	115	80	M42×2	23	23	4-Φ18	22	225	249	290	12
	32	135	135	95	M48×2	30	29	4-Φ22	25	230	258	290	15
	40	165	165	115	M64×3	40	40	6-Φ26	32	275	315	400	25
	50	190	200	145	M80×3	50	50	6-Φ29	40	320	370	500	43
	65	215	225	170	M100×3	65	60	6-Φ33	50	453	520	650	90
	80	260	260	195	M125×4	80	75	6-Φ36	60	527	608	750	152
	100	290	300	235	M155×4	103	95	8-Φ39	75	715	815	820	230
	125	320	330	255	M175×4	120	105	8-Φ42	78	762	872	820	270

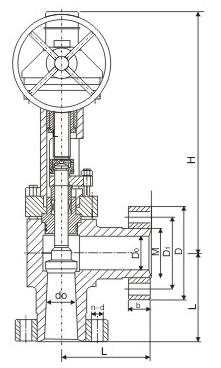

五、J/L344Y/P/R蜗轮传动角式截止阀主要外形及连接尺寸：

型号	通径 DN(mm)	主要连接尺寸											重量
型号	通径 DN(mm)	L	D	D1	M	Do	do	Z-Φ	b	H	Hk	Lo	kg
J344Y-160C L344Y-160C J344W-160P L344W-160P L344W-160R J344Y-220C L344Y-220C L344W-220P L344W-220R	40	165	165	115	M52×2	38	35	6-Φ26	28	290	352	280	60
	50	190	165	115	M64×3	48	45	6-Φ26	32	330	396	350	70
	65	215	200	145	M80×3	62	55	6-Φ29	40	400	485	440	110
	80	260	225	170	M100×3	78	75	6-Φ33	50	940	600	440	190
	100	290	260	195	M125×4	95	85	6-Φ36	60	962	645	440	250
	125	320	300	235	M155×4	119	102	8-Φ39	75	955	720	550	365
	150	390	330	255	M175×4	136	125	8-Φ42	78	1005	790	650	465
	175	420	400	315	M215×6	171	165	8-Φ48	90	1035	910	650	550
	200	455	425	350	M240×6	193	174	8-Φ48	95	1035	940	650	1100
J344Y-320C J344W-320P L344Y-320C L344W-320P J344W-320R L344W-320R	40	165	165	115	M64×3	40	35	6-Φ26	32	322	352	280	65
	50	190	200	145	M80×3	50	45	6-Φ29	40	350	396	350	75
	65	215	225	170	M100×3	65	55	6-Φ33	50	435	485	440	120
	80	260	260	195	M125×4	85	75	6-Φ36	60	540	600	440	215
	100	290	300	235	M155×4	103	85	8-Φ39	75	575	645	440	250
	125	320	330	255	M175×4	120	102	8-Φ42	78	650	720	550	390
	150	390	400	315	M215×6	149	125	8-Φ48	90	720	790	650	550
	175	420	425	350	M240×6	173	165	8-Φ48	95	985	1065	650	950
	200	455	480	380	M265×6	193	174	8-Φ60	120	1030	1110	650	1180

订货须知：
一、①J/L44H型高压截止阀产品名称与型号②J/L44H型高压截止阀口径③J/L44H型高压截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的J/L44H型高压截止阀型号，请按J/L44H型高压截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
