J/L44H/Y高压角式截止阀

- 产品型号:
- J/L44H/Y
- 产品口径:
- 6-200mm
- 产品压力:
- 16.0-32.0Mpa
- 产品材质:
- 碳钢、不锈钢
联系我们

产品说明

一、产品[J/L44H/Y高压角式截止阀（西高式）]详细资料：

产品名称：高压角式截（止回、节流）阀

产品型号：L44H/Y/W

公称通径：15～150mm
公称压力：1.6～16MPa
使用温度：≤425℃
阀门材质：碳钢、不锈钢、铸铁
适用介质：水、蒸汽、油品、

详细介绍：J44H/Y高压角式截止阀、节流阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般用于氯化氢气中、小口径的管道。氯化氢阀门的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。

J/L44H高压角式截止阀结构特点：

J/L44Y-320高压角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。J44H-320高压角式截止阀只适用于全开和全关，不允许作调节和节流。 J44H-320高压角式截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关J/L44H-320高压的力,比开J/L44H-320高压的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

设计与制造标准:

设计标准：JB、GB、ANSI

设计制造按GB12235-89
结构长度按 GB12221-89
法兰尺寸按JB/G79-94
阀门检查和试验按GB13927

二、J/L44Y型高压截止阀性能与规范

公称压力	16	32	Mpa
壳体试验	24	48
密封试验	17.6	35.2
气密封试验	0.5-0.7
适用介质	C	P	R
适用介质	水、油品、蒸汽	氮氢混合气	碱液、液氨
适用温度℃	≤200

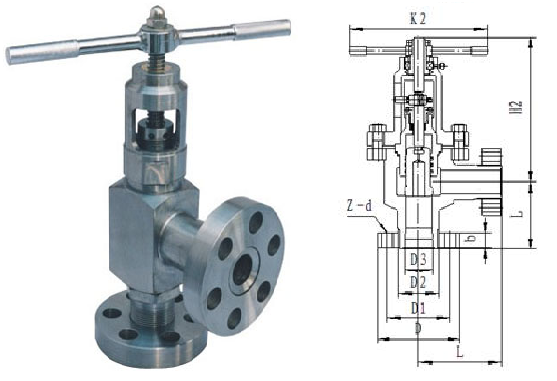

三、J/L44Y型高压截止阀主要连接与外形尺寸

型号	通径 DNmm	主要连接尺寸							外形尺寸
型号	通径 DNmm	L	D	D1	M	D2	b	Z-фd	LO	H	H1
AJ44H-320 AL44H-320	3	60	70	42	M14×1.5	10	15	3-16	100	71	77
AJ44H-320 AL44H-320	6	60	70	42	M14×1.5	10	15	3-16	150	80	94
J44H-160 L44Y-160	10	90	95	60	M24×2	10	20	3-18	200	260	275
J44H-160 L44Y-160	15	105	95	60	M24×2	16	20	3-18	200	268	288
J44H-320 L44Y-320	10	90	95	60	M24×2	10	20	3-18	200	268	275
J44H-320 L44Y-320	15	105	105	68	M33×2	17	20	3-18	200	268	288
J44Y-160 L44Y-160	25	120	102	68	M33×2	28	20	3-18	300	225	245
	32	135	115	80	M42×2	37	22	4-18	300	222	248
	40	165	165	115	M52×2	47	28	6-26	350	265	300
	50	190	165	115	M64×3	59	32	6-26	400	303	345
J44H-320 L44Y-320	25	120	115	80	M42×2	35	22	4-18	300	225	245
	32	135	135	95	M48×2	41	25	4-22	300	222	248
	40	165	165	115	M64×3	58	32	6-26	350	265	300
	50	190	200	145	M80×3	70	40	6-29	400	303	345
GJ44H-160 GL44H-160	65	215	200	145	M80×3	73	40	6-29	710	430	490
	80	260	225	170	M100×3	93	50	6-33	810	520	600
	100	290	260	195	M125×4	115	60	6-36	850	595	685
GJ44H-320 GHJ44H-320	65	215	225	170	M100×3	90	50	6-33	710	430	490
	80	260	260	195	M125×4	112	60	6-36	810	520	600
	100	290	300	235	M155×4	130	75	8-39	850	595	285

订货须知：
一、①J/L44H型高压截止阀产品名称与型号②J/L44H型高压截止阀口径③J/L44H型高压截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的J/L44H型高压截止阀型号，请按J/L44H型高压截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
