一、产品[西德式先导膜片电磁阀]的详细资料：
产品型号：OSA69系列

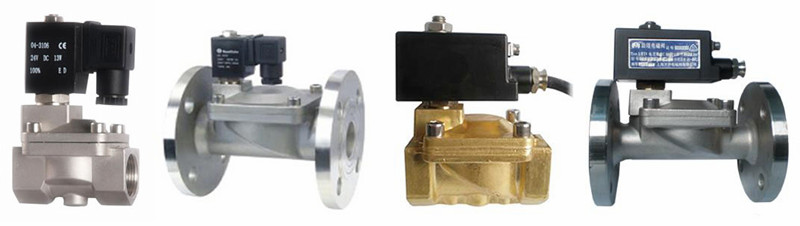

产品名称：西德式先导膜片电磁阀
产品特点：应用石油、化工、造船、军品、电力、钢铁、消防喷淋、电镀涂装、燃气燃油、环保设备、吹灰除尘、分析测量仪器、包装机械、纺织印染、暖通空调、清洗设备、园林喷灌、食品工业等控制系统。
功能选项
|
代号 |
功能名称 |
功能说明 |
|
K |
常开型 |
通电阀关、断电阀开 |
|
E |
防爆型 |
防爆等级：浇封型ExmI/IIT4，隔爆型Ex dIICT6 |
|
A |
德国线圈 |
选配德国品牌线圈 |
|
T |
带定时器 |
可以设定开、关间隔时间 |
技术参数
|
公称通径 |
DN10～50 |
|
原理结构 |
先导膜片式 |
|
阀体材质 |
黄铜、SS316 |
|
密封材料 |
NBR、FKM、EPDM |
|
环境温度 |
-10℃～+60℃（防爆型-20℃～+50℃） |
|
流体温度 |
C2组：-10℃～80℃，C3组：-10℃～120℃ |
|
适用流体 |
气体、液体 |
|
流体粘度 |
≤22mm²/S |
|
连接方式 |
内螺纹（国标或NPT）、法兰 |
|
安装方式 |
水平安装，线圈向上（其它方式可定制） |
|
防护等级 |
IP65 |
电气参数
|
电源电压 |
220V 110V AC 50/60Hz； 24V 12V DC |
|
额定功率 |
常闭型：AC：22VA，DC：13W |
|
常开型：AC：33VA，DC：32W |
|
|
防爆型：AC：20VA，DC：20W |
|
|
电压公差 |
±10% |
|
电气连接 |
普通型：标准接线盒；防爆型：M14×1.5，1.5M导线 |
|
以上为启动后平稳工作时功率，防爆型常开常闭功率相同。 |
|
压力参数
|
最低压差 |
0.5bar |
|
类别形式 |
最大工作压力 |
|
普通常闭 |
气、水液：16bar，油：10bar |
|
防爆常闭 |
气、水液：10bar，油：8bar |
|
常开型 |
气、水液：8bar， 油：7bar |
规格参数
|
常闭型
2/2 NC |
|
||||||
|
常开型
2/2 NC |
|
||||||
|
型号规格 |
接口G（"） |
公称通径（mm） |
Cv值 |
螺纹式外形尺寸（mm） |
|||
|
L |
W |
H（常闭） |
H（常开） |
||||
|
OSA6910 |
1/4、3/8 |
10 |
1.72 |
55 |
35 |
95 |
NO |
|
OSA6912 |
3/8、1/2 |
12 |
4.35 |
66 |
48 |
107 |
125 |
|
OSA6915 |
1/2 |
15 |
4.52 |
66 |
48 |
107 |
125 |
|
OSA6920 |
3/4 |
20 |
7.63 |
75 |
58 |
113 |
130 |
|
OSA6925 |
1 |
25 |
12 |
95 |
70 |
124 |
140 |
|
OSA6932 |
11/4 |
32 |
22 |
130 |
95 |
142 |
155 |
|
OSA6940 |
11/2 |
40 |
30 |
130 |
95 |
142 |
155 |
|
OSA6950 |
2 |
50 |
48 |
163 |
120 |
165 |
180 |

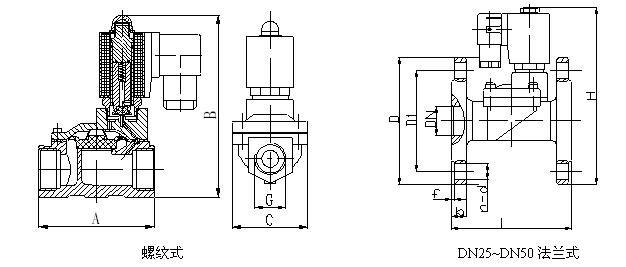

外形尺寸
|
型号规格 |
通径（mm） |
外形尺寸（mm） |
法兰尺寸（mm） |
||||
|
L |
H |
D |
D1 |
b |
n-d |
||
|
OSA6925 |
25 |
135 |
162 |
110 |
85 |
14 |
4-Φ14 |
|
OSA6932 |
32 |
160 |
175 |
135 |
100 |
15 |
4-Φ18 |
|
OSA6940 |
40 |
160 |
182 |
145 |
110 |
15 |
4-Φ18 |
|
OSA6950 |
50 |
200 |
205 |
160 |
125 |
16 |
4-Φ18 |
备注：有铜阀体、钢法兰可选。
特别提示：
①流体中若含杂质，应在电磁阀前方安装过滤阀（滤网≥60目），而且流体应无凝固或结晶现象；
②防爆型线圈内置熔丝管和压敏电阻技术保护元件，确保线圈安全;
③在设计控制方案时尽量选择常闭型，而你如果是通电时间太长则不必担忧，本阀适应连续工作。
订货须知：
一、①电磁阀产品名称与型号②电磁阀口径③电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的电磁阀型号，请按电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
