Q947F电动带盘通球阀

- 产品型号:
- Q947F
- 产品口径:
- 100-800mm
- 产品压力:
- 1.6-10.0Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、Q947F电动带盘通球阀概述：
Q947F电动带盘通球阀，球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。Q947型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。
Q947F带电动头和盘通球阀执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

二、Q947F电动带盘通球阀规格参数：

执行机构技术参数		阀体参数
电源	AC380/220V	公称通径	DN50～1200mm
动作范围	0～90° 0～360°	泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
动作时间	15秒/30秒/60秒	执行机构	可另配PSQ、HQ、UNIC、361RS 等系列电子式电动执行机构
保护装置	过热保护	流量特性	快开特性
环境温度	-30°～60°	可调范围	250:1	350:1
手动操作	同附带手柄操作	基本误差	±1%
限位	电气、机械二重限位	死区	≤1%
防护等级	相当于IP-65	回差	≤1%
位置测量	可选装开关或电位计	适用温度	密封面
进线接口	PE1/2〞进线线锁	适用温度	PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

CH系列执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术，对DCS/PLC规范设计而成，集信号采集、处理、反馈、控制于一体。采用独创的电子制动电路并附加机械阻尼装置消除惯性，可瞬时停机，定位时无振荡，定位精度可达0.3%以上。可控硅输出，动作时间快，输出稳定，可靠性高。体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品，环保，轻工，石油，造纸，化工，教学和科研设备，电力等行业的工业控制系数。

Q947型电动球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。
本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。
全通径：阀门流量孔径与管线内径一致，以便管线清扫。

三、Q947F电动带盘通球阀技术参数和性能：

试验压力（Mpa）	公称压力（Mpa）					压力级（class）			JIS(Mpa)
试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

四、Q947F电动带盘通球阀主要零件材质：

零件名称	材料
阀体	WCB	ZG1Cr18Ni9Ti		CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti		CF8M(316)	CF3M (316L)
球体、阀杆	2Cr13	1Cr18Ni9Ti		0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti		0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯柔性石墨
适用介质	水、气体、蒸汽、油品等		硝酸等腐蚀性介质		强氧化性介质		醋酸等腐蚀介质			尿素等腐蚀性介质

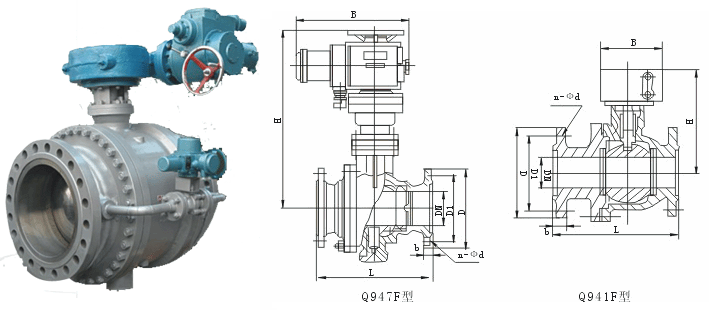

五、Q947F电动带盘通球阀外形尺寸：

公称压力	公称通径	L	H(mm)				重量(kg)
公称压力	mm	mm	Q47	Q347	Q647	Q947	Q47	Q347	Q647	Q947	Q67	Q367	Q667	Q967
1.6 2.5	100	305	178		416	470	55		90	110	80		85	105
	125	381	252		542	520	80		120	145	75		115	140
	150	403		205	572	538		140	170	205		125	155	190
	200	502		398	736	580		220	250	275		200	230	255
	250	568		495	890	637		365	310	335		340	295	310
	300	648		580	910	684		530	485	475		500	455	445
	350	762		625	1020	796		740	600	600		695	555	545
	400	838		720	1080	842		900	955	895		845	900	840
	450	914		770	1120	874		1170	1250	1105		1105	1195	1045
	500	991		840	1150	904		1340	1550	1360		1270	1480	1290
	600	1143		1050	1210	1120		1580	1740	1495		1480	1680	1405
	700	1245		110	1300	1218		1885	2000	1850		1785	1900	1750
	800	1397		1150	1460	1328		2190	2310	2050		2070	2200	1930

六、Q947F电动带盘通球阀外形尺寸：

公称压力 (mpa)	公称通径		L	H(mm)				重量(Kg)
公称压力 (mpa)	mm	in	mm	Q47	Q347	Q647	Q947	Q47	Q347	Q647	Q947	Q67	Q367	Q667	Q967
CL150	100	4	229	178	205	416	470	45	117	78	85	45		78	85
	125	5	356	252	398	542	520	58	185	107	120	58	117	107	120
	150	6	394		495	572	538		245	145	180		185	145	180
	200	8	457		580	736	580		395	220	245		245	220	245
	250	10	533		625	890	637		516	280	300		395	280	300
	300	12	610		720	910	684		756	450	445		516	450	445
	350	14	686		770	1020	796		958	570	585		756	570	585
	400	16	762		840	1080	842		1200	920	860		958	920	860
	450	18	864		1050	1120	874		1500	1140	1075		1200	1140	1075
	500	20	914		1100	1150	904		1800	1360	1310		1800	1360	1310
	600	24	1067		1150	1210	1120		2100	1620	1450		2100	1620	1450
	700	28	1245			1300	1218			1930	1810			1930	1810
	800	32	1397			1460	1328			2250	2010			2250	2010

订货须知：
一、①Q947F电动带盘通球阀产品名称与型号②Q947F电动带盘通球阀口径③Q947F电动带盘通球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的Q947F电动带盘通球阀型号，请按Q947F电动带盘通球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
