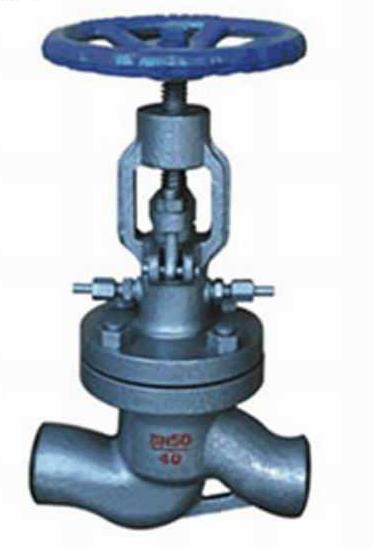

NKJ61型真空隔离截止阀

- 产品型号:
- NKJ61H/Y
- 产品口径:
- 10-150mm
- 产品压力:
- 4.0-10.0Mpa
- 产品材质:
- WCB 不锈钢
联系我们

产品说明

一、产品[NKJ61型真空隔离截止阀]详细资料：

NKJ61型真空隔离截止阀；

主要结构特点及用途

1、本系列阀门主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2、密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。
3、结构简单、紧凑、检修方便，使用寿命长。
4、阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。
5、本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。
该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

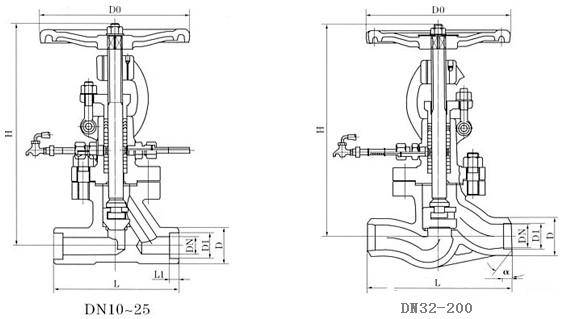

阀门结构型式 Valve ctrucure type

二、NKJ61型阀门主要性能规范

产品类型 Product type	壳体强度试验/MPa Sheli strangth test	上密封试验/MPa Back seal test	密封试验/MPa Seal test	适用介质 Applicable medium	适用温度/℃ Applicable temperature
NKJ61H-40	6.O	4.4	4.4	水、蒸汽、空气 Water、Steam、Air	≤425
NKJ61H-64	96	7.O	7.O
NKJ61H-100	15.O	11.0	11.O
NKJ61Y-40l	6.0	4.4	4.4	水、蒸汽、空气 Water、Steam、Air	≤550
NKJ61Y-64l	9.6	7.0	7.O
NKJ61Y-1OOI	15.O	11.O	11.O

三、主要零件材料 Material for Main Parts

零件名称 Part name	阀体、阀盖 Body Bonnet	阀杆 Valve Stem	阀瓣 Disc	密封面 Sealing face	阀杆螺母 Yokenut	填料 Packing	紧固件 Fasteher
NKJ61H-C型	25或WCB	铬不锈钢 Crstain mless teel	铬不锈钢 Crstain mless steel	H：合金钢 H：alloy steel	铝青铜 AI bronze	膨胀复合石墨 Expanding compound graphlte	优质碳钢 High-grade carbon steel
NKJ61Y-l型	铬钼钢 Cr.Mo steel	20CrlM01vA 或38CrMoAlA	12CrlMo 1VA	Y：硬质合金 Y:oarbide alloy	铝青铜 AI bronze	膨胀复合石墨 Expanding compound graphlte	铬钼钢 Cr.Mo steel

四、真空隔离截止阀主要尺寸及重量 Main dimensions and weight

公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	主要外形尺寸和连接尺寸/mm Main extemal and connectingd mensions
公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	L	H	D	D0	D1	L1	α	W
10	4.0	130	245	36	11	18.4	1O	-	120
15		130	245	36	16	22.5	1O	-	120
20		150	265	44	21	28.5	11	-	160
25		160	270	48	26	34.5	12	-	200
32		180	285	48	34	-	-	37^o30'	200
40		200	320	55	40	-	-	37^o30'	240
50		230	365	64	48	-	-	37^o30'	320
65		290	41O	82	66	-	-	37^o30'	300
80		31O	430	95	78	-	-	37^o30'	300
100		350	470	117	1OO	-	-	37^o30'	350
125		400	500	143	126	-	-	37^o30'	350
150		480	533	167	150	-	-	37^o30'	400
1O	6.4	130	245	36	1O	18.4	1O	-	120
15		130	245	36	15	22.5	1O	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	280	48	33	-	-	37^o30'	200
40		200	320	55	39	-	-	37^o30'	240
50		230	365	64	48	-	-	37^o30'	320
65		290	41O	82	65	-	-	37^o30'	320
80		31O	430	95	76	-	-	37^o30'	360
100		350	470	117	98	-	-	37^o30'	400
125		480	500	143	123	-	-	37^o30'	400
150		480	533	167	148	-	-	37^o30'	500
1O	10.O	130	245	36	1O	18.4	1O	-	120
15		130	245	36	14	22.5	1O	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	285	48	32	-	-	37^o30'	200
40		200	320	55	38	-	-	37^o30'	240
50		230	355	64	48	-	-	37^o30'	320
65		290	41O	82	63	-	-	37^o30'	320
80		31O	430	95	74	-	-	37^o30'	360
1OO		350	470	117	97	-	-	37^o30'	400
125		400	500	143	123	-	-	37^o30'	400
150		480	533	167	148	-	-	37^o30'	500

注：PN4.0（40）阀门允许作为PN1.0（10）、PN1.6（16）、PN2.5（25）压力级选用

订货须知：
一、①真空隔离截止阀产品名称与型号②真空隔离截止阀口径③真空隔离截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的真空隔离截止阀型号，请按真空隔离截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
