Z940H Z941H 电动楔式闸阀

- 产品型号:
- Z940H Z941H
- 产品口径:
- 40-1600mm
- 产品压力:
- 1.0-16.0Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[Z940H Z941H电动楔式闸阀]的详细资料：

产品名称：电动楔式闸阀

产品型号：Z940H Z941H

产品简介:电动楔式闸阀是一种做直线运动的阀门，它与Z型多回转执行机构相配，有开关型和智能型。此阀门操作简单是一种最常见的启闭阀，它利用闸板的上下工作来接通和关断管道中的流体介质。广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。

产品特点：

1、流体阻力小，密封面受介质的冲刷和侵蚀小（闸板开启度高）
2、开启较有力，密封性能好，介质流向不受限制，不拢流，不降压力。
3、形体简单，制造工艺性好，使用范围广。
4、闭阀所需力矩较小。

技术参数和性能指标：

1．设计制造按GB/T 12234-89
2、结构长度按GB/T 12221-89
3、法兰连接尺寸按：JB/T 79-94
4、阀门检查和试验按GB/T 13927-92

二、主要性能规范：

公称压力(MPa)	试验压力(MPa)
公称压力(MPa)	壳体	密封(液)	密封(气)	上密封
1.6	2.4	1.76	0.6	1.76
2.5	3.8	2.75	0.6	2.75
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.04	0.6	7.04
10.0	15.0	11.0	0.6	11.0
16.0	24.0	17.6	0.6	17.6

三、适用范围：

壳体材料	适用介质	适用温度
碳素钢(C型)	水、蒸汽、油品	≤425
铬镍钛钢(P型)	硝酸类	≤200
铬镍钼钛钢(R型)	醋酸类	≤200
铬钼钢(I型)	水、蒸汽、油品	≤550

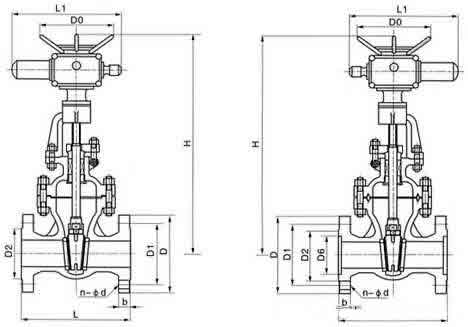

四、主要外形和连接尺寸 Main External and Connection Dimension 单位Unit:mm

公称通径DN(in)	主要外形尺寸及连接尺寸(mm)									电动装置型号
公称通径DN(in)	L	D	D1	D2	b	f	z-Φd		H	电动装置型号
Z940H/Y-10C Z941H/Y-10C
40	200	145	110	85	16	3		4-Φ18	595	ZB15
50	250	160	115	100	16	3		4-Φ18	653	ZB15
65	265	180	145	120	18	3		4-Φ18	665	ZB15
80	280	195	160	135	20	3		8-Φ18	725	ZB15
100	300	215	180	155	20	3		8-Φ18	787	ZB15
125	325	245	210	185	22	3		8-Φ18	806	ZB20
150	350	280	240	210	24	3		8-Φ23	955	ZB20
200	400	335	295	265	26	3		12-Φ23	1105	ZB40
250	450	405	355	320	30	3		12-Φ25	1343	ZB40
300	500	460	410	375	30	3		12-Φ25	1516	ZC45
350	550	520	470	435	34	4		16-Φ25	1678	ZC45
400	600	580	525	485	36	4		16-Φ30	1849	ZC90
450	650	640	585	545	38	4		20-Φ30	1937	ZC90
500	700	705	650	608	42	4		20-Φ34	2234	ZC120
600	800	840	770	718	46	5		20-Φ41	2432	ZC180
700	900	910	840	788	48	5		24-Φ41	2489	ZC250
800	1000	1020	950	898	50	5		24-Φ41	2643	ZC350
900	1100	1125	1050	998	52	5		28-Φ41	2945	ZC500
1000	1200	1255	1170	1110	54	5		28-Φ42	3083	ZC500
1200	1350	1485	1390	1325	56	5		32-Φ48	3382	ZC800
1400	1500	1685	1590	1525	58	5		36-Φ48	3718	ZC1000

五、主要外形和连接尺寸 Main External and Connection Dimension 单位Unit:mm

公称通径 DN	L	D	D1	D2	b	F	Z-d	H	电动装置 Electirc dewice	WT(Kg)
Z940H/Y-16C Z941H/Y-16C
40	200	145	110	85	16	3	4-18	595	DZW15	56
50	250	160	125	100	16	3	4-18	653	DZW20	59
65	265	180	145	120	18	3	4-18	665	DZW20	62
80	280	195	160	135	20	3	8-18	725	DZW20	74
100	300	215	180	155	20	3	8-18	787	DZW20	92
150	350	280	240	210	24	3	8-23	955	DZW30	161
200	400	335	295	265	26	3	12-23	1105	DZW30	219
250	450	405	355	320	30	3	12-25	1343	DZW45	376
300	500	460	410	375	30	3	12-25	1516	DZW60	484
350	550	520	470	435	34	4	16-25	1678	DZW60	695
400	600	580	525	485	36	4	16-30	1849	DZW90	977
450	650	640	585	545	40	4	20-30	1937	DZW90	1033
500	700	705	650	608	44	4	20-34	2234	DZW120	1087
600	800	840	770	718	48	5	20-41	2432	DZW180	1357
700	900	910	840	788	50	5	24-41	2489	DZW250	1481
800	1000	1020	950	989	52	5	24-41	2643	DZW350	1845

注：DN700、DN800的型号为Z942型。

Note:DN700、DN800type is Z942.

六、主要外形和连接尺寸 Main External and Connection Dimension 单位Unit:mm

公称通径 DN	L	D	D1	D2	b	f	Z-d	H	电动装置 Electirc dewice	WT(Kg)
Z940H/Y-25C Z941H/Y-25C
40	200	145	110	85	18	3	4-18	595	DZW15	60
50	250	160	125	100	20	3	4-18	653	DZW20	64
65	265	180	145	120	22	3	8-18	665	DZW20	65
80	280	195	160	135	22	3	8-18	725	DZW20	79
100	300	230	190	160	24	3	8-23	787	DZW20	98
125	325	270	220	188	28	3	8-25	902	DZW30	154
150	350	300	250	218	30	3	8-25	955	DZW30	168
200	400	360	310	278	34	3	12-25	1105	DZW45	219
250	425	425	370	332	36	3	12-30	1343	DZW45	390
300	450	485	430	390	40	4	12-30	1516	DZW60	505
350	550	550	490	448	44	4	16-30	1678	DZW60	736
400	600	610	550	505	48	4	16-34	1849	DZW 90	1027
450	650	660	600	555	50	4	16-34	1937	DZW90	1139
500	700	730	660	610	52	4	20-34	2234	DZW120	1228
600	80	840	770	718	56	5	20-41	2432	DZW180	1502
700	900	955	875	815	60	5	20-41	2489	DZW250	161, 7
800	1000	1070	990	930	64	5	24-48	2643	DZW350	1923

注：DN700、DN800的型号为Z942型。

Note:DN700、DN800type is Z942.

七、主要外形和连接尺寸 Main External and Connection Dimension 单位Unit:mm

公称通径 DN	L	D	D1	D2	b	F	Z-d	f	f2	H	电动装置 Electirc dewice	WT(Kg)
Z940H/Y-40C Z941H/Y-40C
40	200	145	110	85	18	18	4-18	3	4	617	DZW15	46
50	250	160	125	100	20	20	4-18	3	4	665	DZW20	58
65	280	180	145	120	110	22	8-18	3	4	680	DZW20	68
80	310	195	160	135	121	22	8-18	3	4	752	DZW20	80
100	350	230	190	160	150	24	8-23	3	4.5	846	DZW30	18
150	450	300	250	218	204	30	8-25	3	4.5	1087	DZW45	258
200	550	375	320	282	260	38	12-30	3	4.5	1243	DZW45	366
250	650	445	385	345	313	42	12-34	3	4.5	1429	DZW60	472
300	750	510	450	408	364	46	16-34	4	4.5	1608	DZW90	673
350	850	570	510	465	422	52	16-34	4	5	1738	DZW90	804
400	950	655	585	535	474	58	16-41	4	5	1897	DZW120	1081
450	1050	680	610	560	524	60	20-41	4	5	2104	DZW180	1259
500	1150	755	670	612	576	62	20-48	4	5	2401	DZW18	1348

八、主要外形和连接尺寸 Main External and Connection Dimension 单位Unit:mm

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	电装型号	L1	H	DO
凹凸法兰 MFM Z940H Z940Y Z940W Z941H Z941Y Z94lW 40 40P 40R 40I	40	200	145	110	85	76	18	4-φ18	DZWl0	590	630	365
	50	250	160	125	100	88	20	4-φ18	DZWlO	590	691	365
	65	280	180	145	120	110	22	8-φ18	DZWl0	590	711	365
	80	310	195	160	135	121	22	8-φ18	DZWl5	590	775	365
	100	350	230	190	160	150	24	8-φ23	DZW20	590	871	365
	125	400	270	220	188	176	28	8-φ25	DZW20	590	948	365
	150	450	300	250	218	204	30	8-φ25	DZW30	810	1028	470
	200	550	375	320	282	260	38	12-φ30	DZW30	810	1325	470
	250	650	445	385	345	313	42	12-φ34	DZW45	810	1400	470
	300	750	510	450	408	364	46	16-φ34	DZW60	830	1653	550
	350	850	570	510	465	422	52	16-φ34	DZW90	830	1791	550
	400	950	655	585	535	474	58	16-φ41	DZWl20	870	2092	320
	500	1150	755	670	612	576	62	20-φ48	DZW250	870	2465	320
	600	1350	890	795	730	678	62	20-φ54	DZW350	1170	-	570
	700	1450	995	900	835	768	68	24-φ54	DZW500	1170	-	570
	800	1650	1135	1030	960	876	76	24-φ58	DZW800	1060	-	500
6.4MPa	40	240	165	125	95	76	24	4-φ23	DZWlO	590	665	365
凹凸法兰 MFM Z940H Z940Y Z940W Z94lH Z941Y Z94lW 64 64P 64R 64I	50	250	175	135	105	88	26	4-φ23	DZWl0	590	790	365
	65	280	200	160	130	110	28	8-φ23	DZWl0	590	840	365
	80	310	210	170	140	121	30	8-φ23	DZW20	590	890	365
	100	350	250	200	168	150	32	8-φ25	DZW20	590	1020	365
	125	400	295	240	202	176	36	8-φ30	DZW30	590	1100	365
	150	450	340	280	240	204	38	8-φ34	DZW30	810	1290	470
	200	550	405	345	300	260	44	12-φ34	DZW60	810	1470	470
	250	650	470	400	352	313	48	12-φ41	DZW90	830	1500	550
	300	750	530	460	412	364	54	16-φ41	DZW90	830	1820	550
	350	850	595	525	475	422	60	16-φ41	DZWl20	870	2216	320
	400	950	670	585	525	474	66	16-φ48	DZWl80	870	2838	320
	500	1150	800	705	640	576	70	20-φ54	DZW250	1170	3320	570
	600	1350	930	820	750	678	76	20-φ58	DZW500	1170	3684	570

九、主要外形和连接尺寸 Main External and Connection Dimension 单位Unit:mm

10．0MPa	DN	L	D	Dl	D2	D6	b	n-φd	电装型号	L1	H	DO
凹凸法兰 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 100 100P 100R 100I	40	240	165	125	95	76	26	4-φ23	DZW10	590	680	365
	50	250	195	145	112	88	28	4-φ25	DZW15	590	810	365
	65	280	220	170	138	110	32	8-φ25	DZW20	590	860	365
	80	310	230	180	148	121	34	8-φ25	DZW20	590	892	365
	100	350	265	210	172	150	38	8-φ30	DZW30	810	1013	470
	125	400	310	250	210	176	42	8-φ34	DZW45	810	1184	470
	150	450	350	290	250	204	46	12-φ34	DZW60	830	1250	550
	200	550	430	360	312	260	54	12-φ41	DZW90	830	1450	550
	250	650	500	430	382	313	60	12-φ41	DZW120	870	1650	320
	300	750	585	500	442	364	70	16-φ48	DZW180	870	1800	320
	350	850	655	560	498	422	76	16-φ54	DZW250	1170	2030	570
	400	950	715	620	558	474	80	16-φ54	DZW500	1170	2250	570
16.0MPa	40	260	175	125	92	76	32	4-φ27	DZWl5	590	812	365
凹凸法兰 MFM Z940H Z940Y Z941H Z941Y 160P 160R 160I	50	300	215	165	132	88	36	8-φ25	DZW20	590	905	365
	65	340	245	190	152	110	44	8-φ30	DZW20	590	968	365
	80	390	260	205	168	121	46	8-φ30	DZW30	590	978	365
	100	450	300	240	200	150	48	8-φ34	DZW60	810	1043	470
	125	525	355	285	238	176	60	8-φ41	DZW90	810	1248	470
	150	600	390	318	270	204	66	12-φ41	DZW120	830	1394	550
	200	750	480	400	345	260	78	12-φ48	DZW120	830	1621	550
	250	838	580	485	425	313	88	12-φ54	DZW180	870	1935	320
	300	965	665	570	510	364	100	16-φ54	DZW250	870	2411	320
