一、产品[DT943H电动弹性金属密封蝶阀]详细说明:
产品型号:DT943H
产品特点:
1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
公称通径
|
DN(mm)
|
50~1200
|
||||
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
适用介质
|
水、蒸气、油品、酸类腐蚀性等。
|
|||||
适用温度
|
碳钢 :-29℃~600℃ 不锈钢-40℃~600℃
|
三、DT943H电动弹性金属密封蝶阀主要零件的材质:
零件名称
|
材料
|
阀体
|
铸铁、铸钢、不锈钢、铬钼钢、合金钢
|
蝶板
|
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
|
密封圈
|
不锈钢、聚内脂、抗磨材料
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
填料
|
柔性石墨
|
三偏心特点及原理 1、偏离管道中心 2、偏离密封面中心 3、倾斜的锥形 当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。 |
![]() |

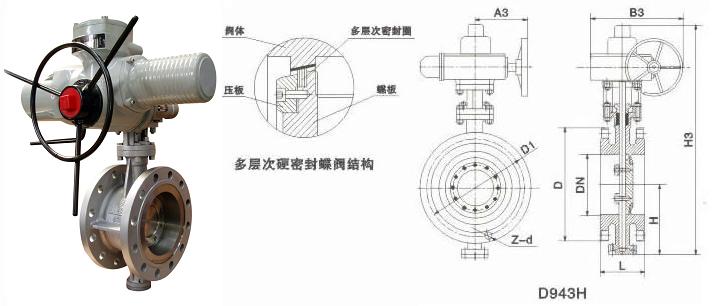

四、TD943H-6、10C.P.R.V系列法兰式弹性金属硬密封蝶阀:
公称通径
|
长度
标准值 |
外形尺寸
(参考值) |
连接尺寸
(标准值) |
重量
(kg) |
||||||||||||||||
L
|
H |
Dt343H
|
Dt643H
|
Dt943H
|
PN0.6MPa
|
PN1.0MPa
|
||||||||||||||
毫米
|
英寸
|
短
|
长
|
H1
|
A1
|
B1
|
H2
|
A2
|
B2
|
H3
|
A3
|
B3
|
D
|
D1
|
Z-d
|
D
|
D1
|
Z-d
|
||
50
|
2
|
108
|
150
|
112
|
350
|
180
|
200
|
625
|
245
|
72
|
530
|
250
|
255
|
140
|
110
|
4-14
|
165
|
125
|
4-18
|
17
|
65
|
21/2
|
112
|
170
|
115
|
370
|
180
|
200
|
625
|
245
|
72
|
530
|
250
|
255
|
160
|
130
|
4-14
|
185
|
145
|
4-18
|
20
|
80
|
3
|
114
|
180
|
120
|
380
|
180
|
200
|
645
|
245
|
72
|
565
|
250
|
255
|
190
|
150
|
4-18
|
200
|
160
|
8-18
|
23
|
100
|
4
|
127
|
190
|
138
|
420
|
180
|
200
|
675
|
355
|
92
|
600
|
250
|
255
|
210
|
170
|
4-18
|
220
|
180
|
8-18
|
25
|
125
|
5
|
140
|
200
|
164
|
460
|
180
|
200
|
715
|
355
|
92
|
640
|
250
|
255
|
240
|
200
|
8-18
|
250
|
210
|
8-18
|
40
|
150
|
6
|
140
|
210
|
175
|
555
|
270
|
280
|
800
|
355
|
92
|
705
|
300
|
315
|
265
|
225
|
8-18
|
285
|
240
|
8-22
|
47
|
200
|
8
|
152
|
230
|
208
|
605
|
270
|
280
|
850
|
250
|
170
|
775
|
300
|
315
|
320
|
280
|
8-18
|
340
|
295
|
8-22
|
60
|
250
|
10
|
165
|
250
|
243
|
680
|
270
|
280
|
925
|
250
|
170
|
945
|
300
|
315
|
375
|
335
|
12-18
|
395
|
350
|
12-22
|
95
|
300
|
12
|
178
|
270
|
283
|
800
|
380
|
420
|
1035
|
450
|
220
|
1070
|
300
|
315
|
400
|
395
|
12-22
|
445
|
400
|
12-22
|
124
|
350
|
14
|
190
|
290
|
310
|
835
|
380
|
420
|
1070
|
450
|
220
|
1140
|
300
|
315
|
490
|
445
|
12-22
|
505
|
460
|
16-22
|
181
|
400
|
16
|
216
|
310
|
340
|
915
|
450
|
470
|
1190
|
450
|
220
|
1210
|
300
|
315
|
540
|
495
|
16-22
|
565
|
515
|
16-26
|
260
|
450
|
18
|
222
|
330
|
380
|
960
|
480
|
490
|
1250
|
650
|
280
|
1335
|
575
|
714
|
595
|
550
|
16-22
|
615
|
565
|
20-26
|
338
|
500
|
20
|
229
|
350
|
410
|
1020
|
480
|
490
|
1290
|
650
|
280
|
1415
|
575
|
714
|
645
|
600
|
20-22
|
670
|
620
|
20-26
|
360
|
600
|
24
|
267
|
390
|
470
|
1225
|
480
|
490
|
1455
|
850
|
380
|
1605
|
656
|
810
|
755
|
705
|
20-26
|
780
|
725
|
20-30
|
540
|
700
|
28
|
292
|
430
|
550
|
1355
|
640
|
660
|
1585
|
850
|
380
|
1844
|
656
|
810
|
860
|
810
|
24-26
|
895
|
840
|
24-30
|
580
|
800
|
32
|
318
|
470
|
640
|
1470
|
640
|
660
|
1700
|
1250
|
380
|
2040
|
656
|
810
|
975
|
920
|
24-30
|
1015
|
950
|
24-33
|
845
|
900
|
36
|
330
|
510
|
710
|
1545
|
750
|
860
|
1865
|
1250
|
380
|
2255
|
785
|
863
|
1075
|
1020
|
24-30
|
1115
|
1050
|
28-33
|
1050
|
1000
|
40
|
410
|
550
|
770
|
1795
|
850
|
900
|
2015
|
1500
|
580
|
2380
|
785
|
863
|
1175
|
1120
|
28-30
|
1230
|
1160
|
28-36
|
1500
|
1200
|
48
|
470
|
630
|
890
|
1965
|
850
|
900
|
2226
|
1500
|
580
|
2640
|
785
|
863
|
1405
|
1340
|
32-33
|
1455
|
1380
|
32-39
|
2000
|
五、TD943H-16、25C.P.R.V系列法兰式弹性金属硬密封蝶阀:
公称通径
|
长度
标准值 |
外形尺寸
(参考值) |
连接尺寸
(标准值) |
重量
(kg) |
||||||||||||||||
L |
H |
Dt343H
|
Dt643H
|
Dt943H
|
PN1.6MPa
|
PN2.5MPa
|
||||||||||||||
毫米
|
英寸
|
短
|
长
|
H1
|
A1
|
B1
|
H2
|
A2
|
B2
|
H3
|
A3
|
B3
|
D
|
D1
|
Z-d
|
D
|
D1
|
Z-d
|
||
50
|
2
|
108
|
150
|
112
|
350
|
180
|
200
|
605
|
245
|
72
|
530
|
250
|
255
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
19
|
65
|
21/2
|
112
|
170
|
115
|
370
|
180
|
200
|
625
|
245
|
72
|
530
|
250
|
255
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
22
|
80
|
3
|
114
|
180
|
120
|
380
|
180
|
200
|
645
|
355
|
92
|
565
|
250
|
255
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
25
|
100
|
4
|
127
|
190
|
138
|
420
|
180
|
200
|
675
|
355
|
92
|
600
|
250
|
255
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
28
|
125
|
5
|
140
|
200
|
164
|
460
|
180
|
200
|
715
|
355
|
92
|
640
|
250 |
255
|
210
|
8-18
|
270
|
220
|
8-26
|
43
|
|
150
|
6
|
140
|
210
|
175
|
555
|
270
|
280
|
800
|
250
|
138
|
705
|
300
|
315
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
50
|
200
|
8
|
152
|
230
|
208
|
605
|
270
|
280
|
850
|
250
|
170
|
775
|
300
|
315
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
64
|
250
|
10
|
165
|
250
|
243
|
680
|
270
|
280
|
925
|
250
|
170
|
945
|
300
|
315
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
99
|
300
|
12
|
178
|
270
|
283
|
800
|
380
|
420
|
1035
|
450
|
220
|
1070
|
300
|
315
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
130
|
350
|
14
|
190
|
290
|
310
|
835
|
380
|
420
|
1070
|
450
|
220
|
1140
|
300
|
315
|
520
|
470
|
16-26
|
555
|
490
|
16-33
|
188
|
400
|
16
|
216
|
310
|
340
|
915
|
450
|
470
|
1190
|
650
|
220
|
1210
|
300
|
315
|
580
|
525
|
16-30
|
620
|
550
|
16-36
|
270
|
450
|
18
|
222
|
330
|
380
|
960
|
450
|
470
|
1250
|
650
|
280
|
1335
|
575
|
714
|
640
|
585
|
20-30
|
670
|
600
|
20-36
|
350
|
500
|
20
|
229
|
350
|
410
|
1020
|
480
|
490
|
1290
|
850
|
280
|
1415
|
575
|
714
|
715
|
650
|
20-33
|
730
|
660
|
20-36
|
375
|
600
|
24
|
267
|
390
|
470
|
1225
|
640
|
660
|
1455
|
850
|
380
|
1605
|
656
|
714
|
840
|
770
|
20-36
|
845
|
770
|
20-39
|
560
|
700
|
28
|
292
|
430
|
550
|
1355
|
640
|
660
|
1585
|
1250
|
380
|
1844
|
656
|
810
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
610
|
800
|
32
|
318
|
470
|
640
|
1470
|
640
|
660
|
1700
|
1250
|
280
|
2040
|
656
|
810
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
880
|
900
|
36
|
330
|
510
|
710
|
1545
|
650
|
860
|
1865
|
1250
|
280
|
2255
|
785
|
863
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
1100
|
1000
|
40
|
410
|
550
|
770
|
1795
|
650
|
900
|
2015
|
1250
|
380
|
2380
|
785
|
863
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
1600
|
1200
|
48
|
470
|
630
|
890
|
1965
|
650
|
900
|
2226
|
1500
|
380
|
2640
|
785
|
863
|
1485
|
1390
|
32-48
|
1530
|
1420
|
32-56
|
2150
|
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。 注:Dt-代表弹性密封结构
六、TD943H-40C.P.R.V系列法兰式弹性金属硬密封蝶阀:
公称通径
|
结构长度(标准值)
|
外形尺寸(参考值)
|
连接尺寸(标准值)
|
|||||||||||||
L |
H |
Dt343H |
Dt643H |
Dt943H
|
PN4.0MPa |
|||||||||||
毫米
|
英寸
|
短
|
长
|
H1
|
A1
|
B1
|
H2
|
A2
|
B2
|
H3
|
A3
|
B3
|
D
|
D1
|
Z-d
|
|
50
|
2
|
108
|
150
|
112
|
350
|
180
|
200
|
.
|
.
|
.
|
530
|
250
|
255
|
165
|
125
|
4-18
|
65
|
21/2
|
112
|
170
|
115
|
370
|
180
|
200
|
625
|
355
|
92
|
550
|
250
|
255
|
185
|
145
|
8-18
|
80
|
3
|
114
|
180
|
120
|
380
|
180
|
200
|
625
|
355
|
92
|
565
|
250
|
255
|
200
|
160
|
8-18
|
100
|
4
|
127
|
190
|
138
|
420
|
180
|
200
|
645
|
355
|
92
|
600
|
250
|
255
|
235
|
190
|
8-22
|
125
|
5
|
140
|
200
|
164
|
460
|
180
|
200
|
675
|
550
|
138
|
640
|
250
|
255
|
270
|
220
|
8-26
|
150
|
6
|
140
|
210
|
175
|
555
|
270
|
280
|
715
|
550
|
138
|
705
|
300
|
315
|
300
|
250
|
8-26
|
200
|
8
|
152
|
230
|
208
|
605
|
270
|
280
|
800
|
550
|
138
|
775
|
300
|
315
|
375
|
320
|
12-30
|
250
|
10
|
165
|
250
|
243
|
680
|
270
|
280
|
850
|
550
|
138
|
945
|
300
|
315
|
450
|
385
|
12-33
|
300
|
12
|
178
|
270
|
283
|
800
|
380
|
420
|
925
|
450
|
220
|
1070
|
300
|
315
|
515
|
450
|
16-33
|
350
|
14
|
190
|
290
|
310
|
830
|
380
|
420
|
1035
|
450
|
220
|
1140
|
300
|
315
|
580
|
510
|
16-36
|
400
|
16
|
216
|
310
|
340
|
915
|
450
|
470
|
1070
|
650
|
280
|
1210
|
300
|
315
|
660
|
585
|
16-39
|
450
|
18
|
222
|
330
|
380
|
960
|
480
|
490
|
1190
|
650
|
280
|
1335
|
575
|
714
|
685
|
610
|
20-39
|
500
|
20
|
229
|
350
|
410
|
1020
|
480
|
490
|
.
|
.
|
.
|
1415
|
575
|
714
|
755
|
670
|
20-42
|
注:法兰标准:GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货
订货须知:
一、①电动法兰式硬密封蝶阀产品名称与型号②电动法兰式硬密封蝶阀口径③电动法兰式硬密封蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的电动法兰式硬密封蝶阀型号,请按电动法兰式硬密封蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
