D71X对夹软密封蝶阀
    • 产品型号:
    • D71X
    • 产品口径:
    • 50-300mm
    • 产品压力:
    • 0.6-1.6Mpa
    • 产品材质:
    • 铸铁、铸钢
产品说明
  • 一、D71X对夹软密封蝶阀产品概述

      我公司研制的软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。

    二、D71X对夹软密封蝶阀特点

    1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

    2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

    3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

    4、蝶板采用框架结构,强度高,过流面积大,流阻小。

    5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

    6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

    7、本阀结构独特,操作灵活,省力,方便。

    三、D71X对夹软密封蝶阀主要结束参数

    公称通经DN(mm)
    50~2000
    50~1600
    公称药理PN(MPa)
    0.6
    1.0
    1.6
    密封试验(MPa)
    0.66
    1.1
    1.76
    强度试验(MPa)
    0.9
    1.5
    2.4
    适用温度
    丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
    适用介质
    水、空气、天然气、油品及弱腐蚀性流体
    泄漏率
    符合GB/T13927-92标准
    驱动方式
    蜗轮传动、电动、气动、液动

    四、D71X对夹软密封蝶阀主要零部件材料

    零件名称
    材料
    阀体
    WCB、QT450-10、HT200、HT250
    蝶板
    WCB、QT450-10、HT200、HT250
    阀轴
    2Cr13
    密封圈
    丁腈耐油橡胶
    填料
    柔性石墨

    五、D71X对夹软密封蝶阀执行标准

    制造标准
    GB/T 122387-89
    法兰标准
    GB9113-2000、GB17241.6-1998
    结构长度标准
    GB12221-89
    检验标准
    GB/T 13927-92

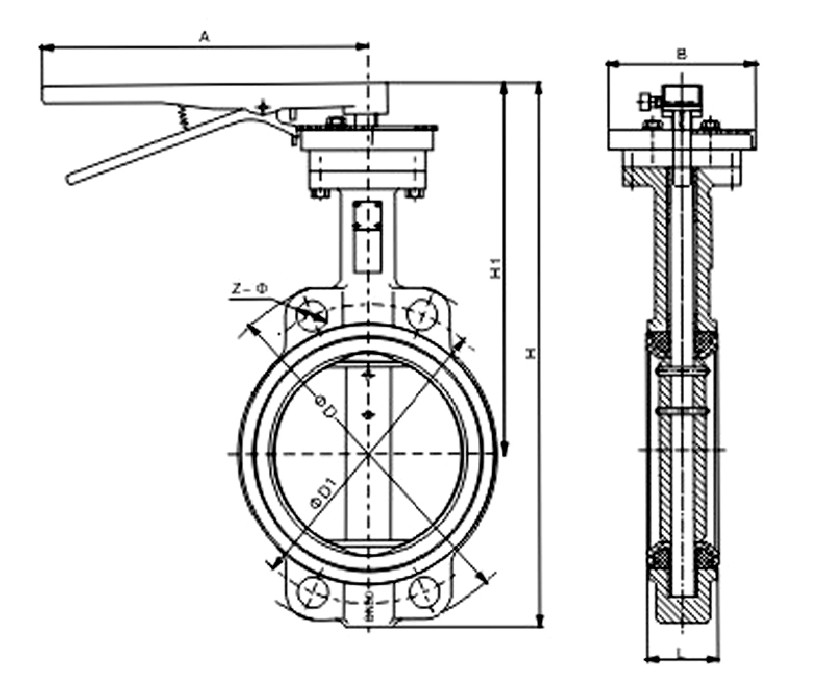

    六、D71X-6/10/16对夹式软密封蝶阀主要外形连接尺寸                            单位:mm

    DN
    L
    H
    HO
    A
    B
    0.6MPa
    1.0MPa
    1.6MPa
    DO
    n-d
    DO
    n-d
    DO
    n-d
    50
    43
    63
    235
    270
    110
    110
    4-14
    125
    4-18
    125
    4-18
    65
    46
    70
    250
    270
    110
    130
    4-14
    145
    4-18
    145
    4-18
    80
    46
    83
    275
    270
    110
    150
    4-18
    160
    8-18
    160
    8-18
    100
    52
    105
    316
    270
    110
    170
    4-18
    180
    8-18
    180
    8-18
    125
    56
    115
    340
    310
    110
    200
    8-18
    210
    8-18
    210
    8-18
    150
    56
    137
    376
    310
    110
    225
    8-18
    240
    8-22
    240
    8-22
    200
    60
    164
    430
    353
    150
    280
    8-18
    295
    8-22
    295
    8-22
    250
    68
    206
    499
    353
    150
    335
    12-18
    350
    12-22
    355
    12-26
    300
    78
    230
    570
    380
    150
    395
    12-22
    400
    12-22
    410
    12-26
    订货须知:
    一、①D71X软密封对夹式蝶阀产品名称与型号②D71X软密封对夹式蝶阀口径③D71X软密封对夹式蝶阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定的D71X软密封对夹式蝶阀型号,请按D71X软密封对夹式蝶阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
