对夹式、卫生级蝶阀

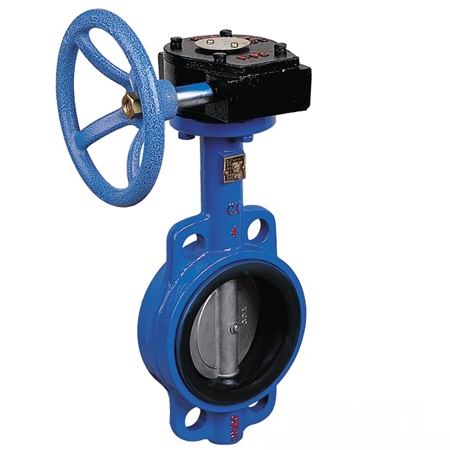

D371X蜗轮对夹式蝶阀
    • 产品型号:
    • D371X
    • 产品口径:
    • 50-1200mm
    • 产品压力:
    • 0.6-1.6Mpa
    • 产品材质:
    • 铸铁、铸钢
产品说明
  • 一、D371X蜗轮对夹式蝶阀产品概述
     我公司研制的软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。
    二、D371X蜗轮对夹式蝶阀特点
    1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
    2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
    3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
    4、蝶板采用框架结构,强度高,过流面积大,流阻小。
    5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
    6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
    7、本阀结构独特,操作灵活,省力,方便。

    三、D371X蜗轮对夹式蝶阀主要参数
    公称通经DN(mm)
    50~2000
    50~1600
    公称药理PN(MPa)
    0.6
    1.0
    1.6
    密封试验(MPa)
    0.66
    1.1
    1.76
    强度试验(MPa)
    0.9
    1.5
    2.4
    适用温度
    丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
    适用介质
    水、空气、天然气、油品及弱腐蚀性流体
    泄漏率
    符合GB/T13927-92标准
    驱动方式
    蜗轮传动、电动、气动、液动
    四、D371X蜗轮对夹式蝶阀主要零部件材料
    零件名称
    材料
    阀体
    WCB、QT450-10、HT200、HT250
    蝶板
    WCB、QT450-10、HT200、HT250
    阀轴
    2Cr13
    密封圈
    丁腈耐油橡胶
    填料
    柔性石墨
    五、D371X蜗轮对夹式蝶阀执行标准
    制造标准
    GB/T 122387-89
    法兰标准
    GB9113-2000、GB17241.6-1998
    结构长度标准
    GB12221-89
    检验标准
    GB/T 13927-92
    六、D371X蜗轮对夹式蝶阀主要外形连接尺寸  单位:mm
    DN
    L
    H
    HO
    A
    B
    0.6MPa
    1.0MPa
    1.6MPa
    DO
    n-d
    DO
    n-d
    DO
    n-d
    50
    43
    63
    306
    180
    200
    110
    4-14
    125
    4-18
    125
    4-18
    65
    46
    70
    321
    180
    200
    130
    4-14
    145
    4-18
    145
    4-18
    80
    46
    83
    346
    180
    200
    150
    4-18
    160
    8-18
    160
    8-18
    100
    52
    105
    387
    180
    200
    170
    4-18
    180
    8-18
    180
    8-18
    125
    56
    115
    411
    180
    200
    200
    8-18
    210
    8-18
    210
    8-18
    150
    56
    137
    447
    270
    280
    225
    8-18
    240
    8-22
    240
    8-22
    200
    60
    164
    572
    270
    280
    280
    8-18
    295
    8-22
    295
    8-22
    250
    68
    206
    646
    270
    280
    335
    12-18
    350
    12-22
    355
    12-26
    300
    78
    230
    738
    380
    420
    395
    12-22
    400
    12-22
    410
    12-26
    350
    78
    248
    761
    380
    420
    445
    12-22
    460
    16-22
    470
    16-26
    400
    102
    289
    877
    450
    470
    495
    16-22
    515
    16-26
    525
    16-30
    450
    114
    320
    938
    480
    490
    550
    16-22
    565
    20-26
    585
    20-30
    500
    127
    343
    993
    480
    490
    600
    20-22
    620
    20-26
    650
    20-33
    600
    154
    413
    1131
    480
    490
    705
    20-26
    725
    20-30
    770
    20-36
    700
    165
    478
    1476
    640
    660
    810
    24-26
    840
    24-30
    840
    24-36
    800
    190
    525
    1533
    640
    660
    920
    24-30
    950
    24-33
    950
    24-39
    900
    203
    585
    1655
    750
    860
    1020
    24-30
    1050
    28-33
    1050
    38-39
    1000
    216
    640
    1765
    850
    900
    1120
    28-30
    1160
    28-36
    1170
    28-42
    1200
    254
    755
    1995
    850
    900
    1340
    32-33
    1380
    32-39
    1390
    32-48

    订货须知:
    一、①D371X对夹式软密封蝶阀产品名称与型号②D371X对夹式软密封蝶阀口径③D931X对夹式软密封蝶阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定公司的D371X对夹式软密封蝶阀型号,请按D371X对夹式软密封蝶阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
