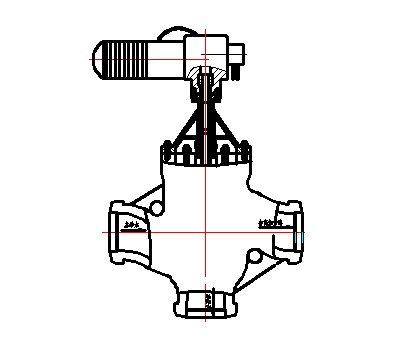

F963Y电动三通阀资料:

用途：

用于200MW～600MW机组高压加热器入口给水管道上，与一相同参数的电动闸阀联程控制，起保护高压加热器作用。

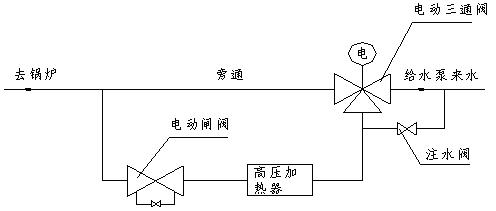

典型位置布置图

工作原理

此阀门与高加出口电动闸阀配套使用，往高压加热器注水后，借助作用于阀杆截面的差压作用力和电驱装置的提升力使阀门开启；当高压加热器发生事故而使水位超过允许水位时，电接点水位计或平衡容器提供的电信号使电驱装置动作，阀门迅速关闭，给水切换到旁通，高压加热器安全解列，整个动作时间不超过30秒。

主要零件材料

结构特点：

1、  采用中法兰螺栓联接，各支管与管道为焊接连接；

2、  阀体采用铸钢件，呈“T”形，介质进口与旁通在同一中心线上，到高压加热器出口与介质进口呈角式结构，管道布置方便。

3、  阀体侧面开孔并用法兰盖封住，便于取出阀瓣进行维修，也可放入研磨工装研磨阀座，易于在线检修、维护。

4、  阀杆表面经表面QPQ硬化处理，硬度高，耐磨性好。

5、  阀座、阀瓣密封面堆焊硬质合金，耐磨性及抗擦伤能好。

6、  阀门执行器配置灵活，可根据用户要求进行配置。

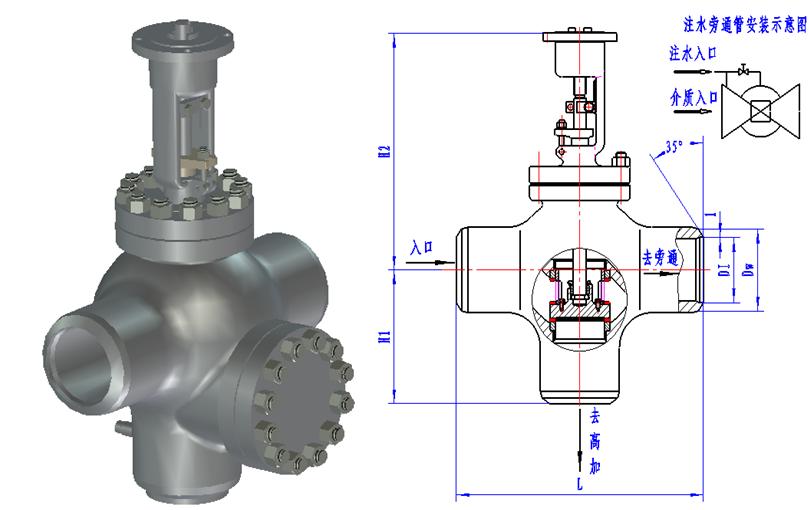

主要外形尺寸和连接尺寸

三、结构特点：

五、主要零部件材料

订货须知：
一、①高加进口三通阀产品名称与型号②高加进口三通阀口径③高加进口三通阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的高加进口三通阀型号，请按高加进口三通阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
