H62Y高加出口阀

- 产品型号:
- H62Y
- 产品口径:
- 150-350mm
- 产品压力:
- 15.0-32.0Mpa
- 产品材质:
- WCB 不锈钢
联系我们

产品说明

H62Y高加出口阀详细资料:

一、用途

　阀门装在高压加热器出口给水管道上与高加进口阀配套使用。当入口阀关闭同时止回阀关闭，给水切换到旁路，高压加热器安全解列。

二、标准及规范

制造标准	压力温度等级	结构长度	焊接端	检验与试验
JB/T3595 ASME B16.34	JB/T3595 ASME B16.34	JB/T3595 ASME B16.10	JB/T3595 ASME B16.25	JB/T3595 API 598

三、性能规范

公称压力PN(Mpa)	水压强度试验压力Ps(Mpa)
20	30
25	37.5
32	48

四、结构优势与特点

1. 阀门中腔采用压力自紧密结构，密封性好；
2. 阀瓣、阀座密封面采用堆焊硬质合金而成，耐磨、抗擦伤性能好。
3．阀杆表面经抗蚀性氮化处理，具有良好的抗腐蚀性和抗擦伤性。

五、安装及使用说明

1．阀门应垂直安装，阀门与管道焊好后，应清洗干净，清除焊渣等污物。
2．投运时用手轮将阀杆旋到最高位置。
3．必须按箭头所示介质流向进行安装。

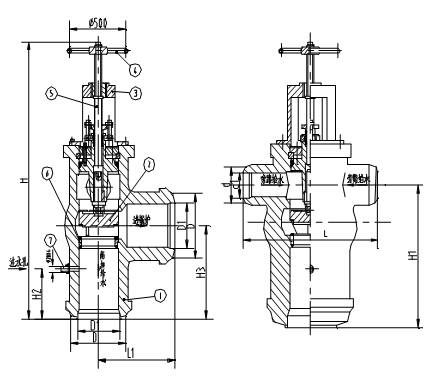

高加止回阀 H62Y-32(图)

六、主要零件材料：

件号	1	2	3	4	5	6
零件名称	阀体	阀盖	阀瓣	阀杆	密封圈	支架
材料	优质碳钢			铬钼钢	增强柔软石墨	碳钢

七、主要外形及连接尺寸

型号	L	H1	H2	H3	H	D1	D2	D3	D4	D5	D6
H62Y-200 DN150	550	375	375	610	1144	158	194	158	194	65	89
H62Y-200 DN175	680	375	375	610	1144	186	225	186	225	90	110
H62Y-200 DN225	700	320	320	567	1158	230	280	230	280	113	155
H62Y-250 DN300	800	550	470	770	1754	307	385	307	385	170	200
H62Y-320 DN300	900	600	600	838	1754	296	412	296	412	169	225
H62Y-320 DN350	1300	700	700	1005	1914	353	464	353	464	254	329

订货须知：
一、①高加出口阀产品名称与型号②高加出口阀口径③高加出口阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的高加出口阀型号，请按高加出口阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
