J41GY/WY特种液碱专用阀

- 产品型号:
- J41GY/WY
- 产品口径:
- 15-200mm
- 产品压力:
- 1.6-4.0Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[特种液碱专用阀]详细资料：

产品名称：特种液碱专用阀

产品型号：J41GY/WY

产品简介：

特种液碱专用阀系列专利产品，是根据流体力学原理和密封机理，针对管路介质的特殊要求，采用新颖的密封形式和可靠的密封结构设计而成。该特种液碱专用阀具有密封性能稳定、使用安全可靠、耐腐蚀性强、可包容颗粒状介质、无介质内、外漏以及操作轻便等特点，成功化工管道用普通阀门密封性能差，易泄漏，使用寿命短的难题。主要用来切断（或接通）管路介质，适用于化工行业液碱管道的输送，并满足边疆、长期运行使用的要求。可以取代进口的同类阀门。

二、主要性能规范

产品型号	公称压力	强度试验压力	密封试验压力	适用温度℃	适用介质
GY TZLY：J41ti-16Q、16C WY	1.6	2.4	1.76	-40~+350	固碱
GY TZLY：J41ti-25Q、25C WY	2.5	3.75	2.75	-40~+350
GY TZLY：J41ti-40Q、40C WY	4.0	6.0	4.4	-40~+350

三、主要零部件材料

序号	零件名称	材料
1	阀体	耐腐合金球铁，内衬钛(Ti，WY,Ni)
2	阀瓣（密封面）	奥氏体不锈钢、合金钢、镍基合金、钛合金
3	阀瓣盖	奥氏体不锈钢
4	垫片	特种金属缠绕
5	填料	聚四氟乙烯、对位聚苯、特种工程塑料
6	阀盖	奥氏体不锈钢、耐腐合金球铁
7	填料压盖	耐腐合金球铁、奥氏体不锈钢
8	阀杆螺母	耐腐合金球铁
9	阀杆	不锈钢
10	手轮	球墨铸铁

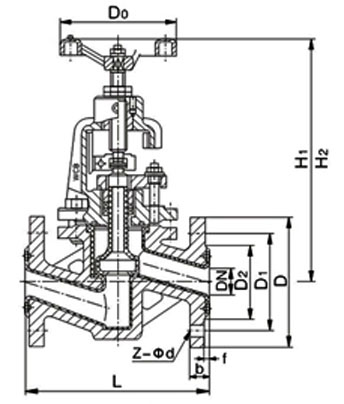

四、主要外形连接尺寸

型号	规格	公称压力	L	D	D1	D6	Z-d
GY TZLY：J41ti-16C、16P WY	15	1.6	130	95	65		4-14
	20	1.6	150	105	75		4-14
	25	1.6	160	115	85		4-14
	32	1.6	180	140	100		4-18
	40	1.6	200	150	110		4-18
	50	1.6	230	165	125		4-18
	65	1.6	290	185	145		4-18
	80	1.6	310	200	160		8-18
	100	1.6	350	220	180		8-18
	125	1.6	400	250	210		8-18
	150	1.6	480	285	240		8-22
	200	1.6	600	340	295		12-22
GY TZLY：J41ti-25C、25P WY	15	1.6	130	95	65		4-14
	20	1.6	150	105	75		4-14
	25	2.5	160	115	85		4-14
	32	2.5	180	140	100		4-18
	40	2.5	200	150	110		4-18
	50	2.5	230	165	125		4-18
	65	2.5	290	185	145		8-18
	80	2.5	310	200	160		8-18
	100	2.5	350	235	190		8-18
	125	2.5	400	270	220		8-22
	150	2.5	480	300	250		8-26
	200	2.5	600	360	310		8-26
GY TZLY：J41ti-40C、40P WY	15	4.0	130	95	65	40	4-14
	20	4.0	150	105	75	51	4-14
	25	4.0	160	115	85	58	4-14
	32	4.0	180	140	100	66	4-18
	40	4.0	200	150	110	76	4-18
	50	4.0	230	165	125	88	4-18
	65	4.0	290	185	145	110	8-18
	80	4.0	310	200	160	121	8-18
	100	4.0	350	235	190	150	8-22
	125	4.0	400	270	220	176	8-26
	150	4.0	480	300	250	204	8-26
	200	4.0	600	375	320	260	12-30

订货须知：
一、①特种液碱专用阀产品名称与型号②特种液碱专用阀口径③特种液碱专用阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的特种液碱专用阀型号，请按特种液碱专用阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
