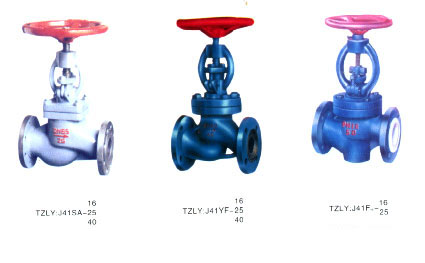

J41SA特种氯气专用阀

- 产品型号:
- J41SA
- 产品口径:
- 15-200mm
- 产品压力:
- 1.6-4.0Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[J41SA特种氯气专用阀]详细资料：

产品名称：特种氯气专用阀

产品型号：J41SA

产品简介：

氯气专用阀系列专利产品，是根据介质的要求设计而成。解决了化工管道用普通阀门密封性能差，易泄漏，使用寿命短的难题。主要用来切断（或接通）管路介质，适用于化工管道上液氯、氯气场合。可以取代进口的同类阀门。
结构特点：
　　该型阀门根据流体力学原理及密封机理采用新颖的密封形式和可靠的双密封结构，具有密封性能稳定、安全可靠、操作灵活、耐腐蚀、能包容颗粒状介质，使用寿命长。逆时针转动手轮驱使阀杆带动阀瓣迅速上升，打开通道，使介质顺利通过。

二、性能规范

产品型号	公称压力	强度试验压力	密封试验压力	适用温度℃	适用介质
YF TZLY：J41SA-16Q、16C F46	1.6	2.4	1.76	-40~+150	液氯、氯气
YF TZLY：J41FSA-25Q、25C F46	2.5	3.75	2.75	-40~+150
YF TZLY：J41FSA-40Q、40C F46	4.0	6.0	4.4	-40~+150

三、主要零件材料

零件名称		材料
阀体		耐蚀合金球铁，耐蚀钢
阀盖		耐蚀合金球铁，耐蚀钢
阀杆		不锈钢
阀瓣阀座	密封面	聚四氟乙烯、奥氏体不锈钢、镍基合金、铁基合金
填料		聚四氟乙烯、对位聚苯
填料压盖		碳素铸钢、锻钢、耐蚀铸钢
手轮		球墨铸铁

四、主要外形连接尺寸

型号	规格mm	压力MPa	L	D	D1	D6	Z-d
YF TZLY：J41SA-16Q、16C F46	15	1.6	130	95	65		4-14
	20	1.6	150	105	75		4-14
	25	1.6	160	115	85		4-14
	32	1.6	180	135	100		4-18
	40	1.6	200	145	110		4-18
	50	1.6	230	160	125		4-18
	65	1.6	290	180	145		4-18
	80	1.6	310	195	160		8-18
	100	1.6	350	215	180		8-18
	125	1.6	400	245	210		8-18
	150	1.6	480	280	240		8-18
	200	1.6	600	335	295		12-23
YF TZLY：J41FSA-25Q、25C F46	15	2.5	130	95	65	40	4-14
	20	2.5	150	105	75	51	4-14
	25	2.5	160	115	85	58	4-14
	32	2.5	180	135	100	66	4-18
	40	2.5	200	145	110	76	4-18
	50	2.5	230	160	125	88	4-18
	65	2.5	290	180	145	110	8-18
	80	2.5	310	195	160	121	8-18
	100	2.5	350	230	190	150	8-23
	125	2.5	400	270	220	176	8-25
	150	2.5	480	300	250	204	8-25
	200	2.5	600	360	310	260	12-25
YF TZLY：J41FSA-40Q、40C F46	15	4.0	130	95	65	40	4-14
	20	4.0	150	105	75	51	4-14
	25	4.0	160	115	85	58	4-14
	325	4.0	180	135	100	66	4-18
	40	4.0	200	145	110	76	4-18
	50	4.0	230	160	125	88	4-18
	65	4.0	290	180	145	110	8-18
	80	4.0	310	195	160	121	8-18
	100	4.0	350	230	190	150	8-23
	125	4.0	400	270	220	176	8-25
	150	4.0	480	300	250	204	8-25
	200	4.0	600	375	320	260	12-30

订货须知：
一、①特种氯气专用阀产品名称与型号②特种氯气专用阀口径③特种氯气专用阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的特种氯气专用阀型号，请按特种氯气专用阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
