J41B氨气专用截止阀

- 产品型号:
- J41B
- 产品口径:
- 15-300mm
- 产品压力:
- 1.6-2.5Mpa
- 产品材质:
- 铸铁铸钢不锈钢
联系我们

产品说明

一、产品[J41B氨气专用截止阀]详细资料：

产品名称：氨气专用截止阀

产品型号：J41B

产品简介：

氨气专用阀系列专利产品，是针对氨气、液氨介质输送的特殊要求，并结合国内阀门应用的实际情况，采用新颖的密封形式和可靠的密封结构设计而成。

该型阀门具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点，成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题，特别适用于化工行业氯气、液氯管道的传送，并满足长期可靠使用的要求。其密封性、可维修性、安全性等只要性能只要性能指标达到了世界知名的水平，替代进口产品。

结构特点:
a.针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点，根据介质具体特性，氨气专用阀在阀体材料上选用耐腐蚀钢（碳素钢添加耐蚀合金元素），可耐氨气、液氨腐蚀，低温可至－40℃,最大限度保证工况条件使用要求。

b.氨气专用阀密封副配对结构型式采用球、平面型，密封自动补偿，达到双重保险的效果，密封性能稳定，无粘着磨损，有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。

c.产品中法兰采用榫槽密封结构，即使在管道压力波动的情况下，保证中法兰密封绝对可靠。

d.上密封装置中采用多级聚四氟乙烯密封材料，形成组合密封，确保阀门在使用期限内填料函无介质泄露，消除了普通阀门填料函密封薄弱、介质易外漏，甚至造成事故的可能。

氨气专用截止阀中通法兰为方形结构，阀杆采用间杆连接；阀体密封面部位采用球凸状，与阀脚以线吻合密封；密封面采用巴氏合金，密封性能好，使用寿命长．适用介质：氨气、氮气、氢气，温度范围：-10℃-200℃
氨气专用阀的使用方法:

(1)按使用要求的不同，氨气减压阀有许多规格。最高进口压力大多为，最低进口压力不小于出口压力的2.5倍。出口压力规格较多，一般为，最高出口压力为。　　
(2)安装氨气减压阀时应确定其连接规格是否与使用系统的接头相一致。氨用截止阀采用半球面连接，靠旋紧螺母使二者完全吻合。因此，在使用时应保持两个半球面的光洁，以确保良好的气密效果。安装前可用高压气体吹除灰尘。必要时也可用聚四氟乙烯等材料作垫圈。　　
(3)氨用截止阀应严禁接触油脂，以免发生火警事故。　　
(4)停止工作时，应将减压阀中余气放净，然后拧松调节螺杆以免弹性元件长久受压变形。　　
(5)氨用截止阀应避免撞击振动，不可与腐蚀性物质相接触。　　这些氨用截止阀的使用方法及注意事项与氨用截止阀基本相同。但是，还应该指出:专用氨气阀门一般不用于其它气体。为了防止误用，有些氨气阀与钢瓶之间采用特殊连接口。例如氢气和丙烷均采用左牙螺纹，也称反向螺纹，安装时应特别注意。

二、氨气专用阀主要零件材料：

零件名称	阀体、阀盖	密封圈	填料	填料压盖	阀杆	垫片
J41B-25C	铸钢	巴氏合金	聚四氟乙　烯	碳钢		聚四氟乙　烯
J41B-25Z	灰铸铁			碳钢
J41B-25P	不锈钢			不锈钢
J41B-25Z	灰铸铁	聚四氟乙烯		碳钢

三、氨气专用阀性能规范：

公称压力PN（MPA）	试验压力PS（MPa）	适用介质	适用温度（℃）
2.5	3.8	氨气、氨液等 NH3	巴氏合金 -40℃ +150℃	四氟 -40℃ +200℃
4.0	6.4

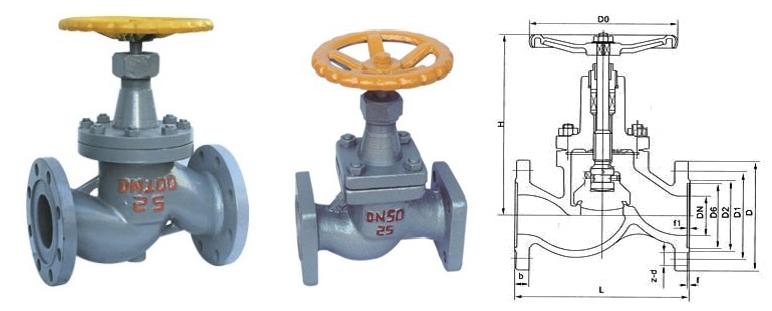

四、氨气专用阀主要尺寸及重量：

公称通径 DN(mm)	主要外形尺寸及连接尺寸(mm)
公称通径 DN(mm)	L	D	D1	D2	D6	b	f	f2	z-d	H	DO
J41B-16C J41B-16Q J41B-16K
10	130	90	60	40	35	14	2	4	4-14	196	120
15	130	95	65	45	40	14	2	4	4-14	196	120
20	150	105	75	55	51	16	2	4	4-14	196	140
25	160	115	85	65	58	16	2	4	4-14	204	160
32	180	135	100	78	66	18	2	4	4-18	208	160
40	200	145	110	85	76	18	3	4	4-18	248	200
50	230	160	125	100	88	20	3	4	4-18	248	200
65	290	180	145	125	110	22	3	4	4-18	321	240
80	310	195	160	135	121	24	3	4	8-18	325	240
100	350	215	180	155	150	24	3	4.5	8-18	371	280
125	400	245	210	185	176	26	3	4.5	8-18	400	320
150	480	280	240	210	204	26	3	4.5	8-23	432	320
200	600	335	295	265	260	30	3	4.5	12-23	654	400
250	650	405	335	320	313	32	3	4.5	12-25	745	500
300	700	460	410	375	364	34	3	4.5	12-25	852	600
J41B-25C J41B-25Q J41B-25K
10	130	90	60	40	35	16	2	4	4-14	196	120
15	130	95	65	45	40	16	2	4	4-14	196	120
20	150	105	75	55	51	16	2	4	4-14	196	120
25	160	115	85	65	58	18	2	d	4-14	201	120
32	180	135	100	78	66	18	2	4	4-18	208	120
40	200	145	110	85	76	20	2	d	4-18	248	160
50	230	160	125	100	88	20	3	4	4-18	248	160
65	290	180	145	125	110	22	3	4	8-18	321	240
80	310	195	160	135	121	24	3	4	8-18	325	240
100	350	230	190	160	150	24	3	4.5	8-23	371	280
125	400	270	220	188	176	30	3	4.5	8-25	400	320
150	480	300	250	218	204	30	3	4.5	8-25	432	320
200	600	360	310	278	260	34	3	4.5	12-30	654	400
250	650	425	370	332	313	42	3	4.5	12-34	745	500
300	750	485	430	390	364	46	3	4.5	12-34	852	600

订货须知：
一、①氨气专用截止阀产品名称与型号②氨气专用截止阀口径③氨气专用截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的氨气专用截止阀型号，请按氨气专用截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
