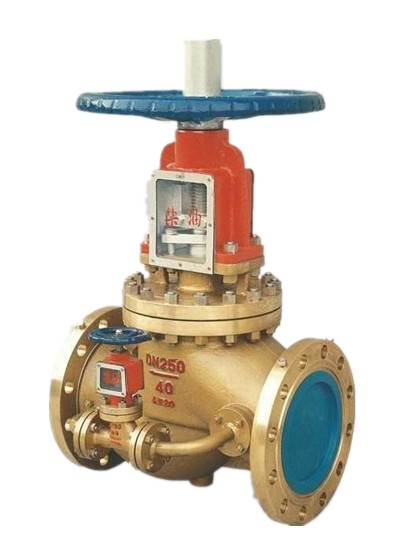

JY41W氧气专用截止阀

- 产品型号:
- JY41W
- 产品口径:
- 15-500mm
- 产品压力:
- 1.6-4.0Mpa
- 产品材质:
- 铜合金不锈钢
联系我们

产品说明

一、产品[JY41W氧气专用截止阀]详细资料：

产品名称：氧气专用截止阀

产品型号：JY41W

产品简介：氧气管路专用阀门是根据氧气管网运行特点以及考虑氧气介质的易燃易爆的特性，以安全可靠和性能优越为设计原则，并参照中华人民共和国冶金工业部制定的《氧气安全规程》的规定而设计、制造的确保氧气管网安全运行的专用阀门。氧气阀作为冶金工业中输送氧气管路上的启闭装置，较其它通用阀门相比有许多特别严格的要求。因为氧气属易燃易爆危险品，所以必需防泄漏，防静电，防火花，以避免发生事故。在结构上，设计为：阀瓣启闭时阀杆只升降而不转动，有效地降低了密封副磨损、填料磨损和上密封磨损；侧法兰上装有接地螺钉，避免产生静电火花；阀杆外露部分用有机玻璃密闭封盖，用以防尘防油。
按照冶金工业部《钢铁企业氧气管网的若干技术规定》的规定采用截止阀。主体材料选用不锈钢或阻燃性极好的铜合金，密封面为本体或堆焊D802，其余内件采用不锈钢或铜合金；传动部位的润滑采用不可燃的润滑脂，并标有明显的禁油标记。在结构上，支架采用全闭封，并有导除静电装置，阀杆上配有防尘帽。我公司的氧气管路专用阀，自投放市场以来深受各大、中型钢铁厂、制氧厂、石化厂氧气管网的信赖!

结构特点:

1、对于公称压力PN≥1．6MPa、DNl25～200采用内旁通结构；DN250～500采用带外旁通阀结构。其目的是减小阀前、阀后的压力差以避免高流速、高冲刷以及防止产生高温，从而保证了氧气管网的安全运行，同时也减小了操作力矩。
2、介质流向：PN≥1．6MPa、DN≤100介质由阀瓣下方流入阀瓣上方(即低进高出)，DN≥125介质由阀瓣卜方流入下方(高进低出)o对于 DN≥125的阀门采用介质高进低出的流向，一方面足内旁通阀结构上的需要，另一方面由于介质压力的作用使阀门的关闭力大大减小。
3、该阀设有导静电安全装置，可避免因静电产生火花。
4、与普通截止阀相比，氧气管路用截止阀的支架部分采用全封闭式结构，且压紧填料时可以打开支架上的防护盖板，起到了防油防尘的作用。并有明显的禁油标记。
5、全部零件采用严格的脱脂处理

二、压力试验：

公称压力	强度试验	水密封试验	上密封试验	气密封试验
2.5	3.8	2.8	2.8	0.6
4.0	6.0	4.4	4.4	0.6

三、主要零件材料及性能：

体盖	阀杆	阀瓣	密封面	垫片	填料	工作温度	适用介质
1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni19Ti	STL本体材质	PTFE	PTFE	常温	氧气

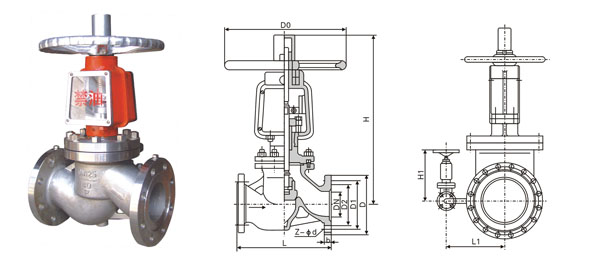

四、氧气专用截止阀1.6MPa主要外形和连接尺寸： 单位Unit：mm

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法兰 RF JY41W-16P JY41W-16T JY41Y-16P JY41Y-16T	25	160	115	85	65	14	4-φ14	305	160
	32	180	135	100	78	16	4-φ14	316	160
	40	200	145	110	85	16	4-φ14	328	180
	50	230	160	125	100	16	4-φ14	356	200
	65	290	180	145	120	18	4-φ14	389	280
	80	310	195	160	135	20	4-φ14	400	280
	100	350	215	180	155	20	4-φ14	460	320
	125	400	245	210	185	22	4-φ14	528	320
	150	480	280	240	210	24	4-φ14	668	450
	200	600	335	295	265	26	4-φ14	795	500
	250	650	405	355	320	30	4-φ14	910	560
	300	750	460	410	375	30	4-φ14	1200	640
	350	850	520	470	435	34	4-φ14	1290	720
	400	950	580	525	485	36	4-φ14	1560	800

五、氧气专用截止阀2.5MPa主要外形和连接尺寸： 单位Unit：mm

公称通径	主要外形尺寸和连接尺寸										WT
公称通径	L	D	D1	D2	b	Z-φd	D0	H	H1	L1	WT
YJ41W-25P YJ41W-25T
15	130	95	65	45	16	4-14	100	190	-	-	5
20	150	105	75	55	16	4-14	100	213	-	-	6.5
25	160	115	85	65	16	4-14	125	236	-	-	7
32	190	135	100	78	18	4-18	180	312	-	-	13.5
40	200	145	110	85	18	4-18	160	328	-	-	16
50	230	160	125	100	20	4-18	320	450	-	-	32
65	290	180	145	120	22	8-18	360	530	-	-	46
80	310	195	160	135	22	8-18	400	560	-	-	60
100	350	230	190	160	24	8-23	450	618	-	-	80
125	400	270	220	188	28	8-25	450	675	-	-	107
150	480	300	250	218	30	8-25	560	743	-	-	134
200	600	360	310	278	34	12-25	640	850	-	-	268
250	650	425	370	332	36	12-30	720	975	340	380	449
300	750	485	430	390	40	16-30	800	1115	340	415	663
400	950	610	550	505	48	16-34	900	1380	340	465	1170

六、氧气专用截止阀4.0MPa主要外形和连接尺寸： 单位Unit：mm

公称通径	主要外形尺寸和连接尺寸											WT
公称通径	L	D	D1	D2	D6	b	Z-φd	D0	H	H1	L1	WT
YJ41W-40P YJ41W-40T
15	130	95	65	45	40	16	4-14	100	202	-	-	5
20	150	105	75	55	51	16	4-14	100	225	-	-	6.5
25	160	115	85	65	58	16	4-14	125	236	-	-	7
32	190	135	100	78	66	18	4-18	180	312	-	-	13.5
40	200	145	110	85	76	18	4-18	160	328	-	-	16
50	230	160	125	100	88	20	4-18	320	450	-	-	32
65	290	180	145	120	110	22	8-18	360	530	-	-	45
80	310	195	160	135	121	22	8-18	400	560	-	-	60
100	350	230	190	160	150	24	8-23	450	618	-	-	80
125	400	270	220	188	176	28	8-25	450	675	-	-	105
150	480	300	250	218	204	30	8-25	560	743			134
200	600	375	320	282	260	38	12-30	640	850	-	-	266
250	650	445	385	345	313	42	12-34	720	975	340	380	491
300	750	510	450	408	364	46	16-34	800	1115	340	415	705
400	950	655	585	535	474	58	16-41	900	1425	340	465	1234

订货须知：
一、①氧气专用截止阀产品名称与型号②氧气专用截止阀口径③氧气专用截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的氧气专用截止阀型号，请按氧气专用截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
