J21W内外丝针型阀

- 产品型号:
- J21W
- 产品口径:
- 6-15mm
- 产品压力:
- 16.0-32.0Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

针型阀门材料的选用:

一般情况下，针型阀门材料应根据其参数及材料的性能按本标准选用，并应符合有关产品标准的规定。也可选用性能不低于本标准规定的或供购双方合同商定的其他材料。而特殊情况下针型阀门的技术要求如下：1.灰铸铁制针型阀门用于公称压力 pN≤1.0MPa，温度为–10~200℃的水、蒸气、空气、煤气及油类等介质的灰铸铁制阀门。2.可锻铸铁制针型阀门用于公称压力 pN≤2.5MPa，温度为–30~300℃的水、蒸气、空气及油类等介质的可锻铸铁制阀门。3. 球墨铸铁制针型阀门用于公称压力 pN≤4.0MPa，温度为–30~350℃的水、蒸气、空气及油类等介质的球墨铸铁制阀门。4.铜合金制针型阀门用于公称压力 pN≤2.5MPa 的水、海水、氧气、空气、油类等介质，以及温度为–40~250℃的蒸气介质的铜合金制阀门。5.碳素钢制针型阀门用于公称压力 pN≤32.0MPa，温度为–30~450℃的水、蒸气、空气、氢气、氨、氮及石油产品等介质的碳素钢制阀门。6.高温钢制针型阀门用于公称压力 pN≤16.0MPa，温度小于或等于 550℃的蒸气及石油产品等介质的高温钢制阀门。7.低温钢制针型阀门用于公称压力 pN≤6.4MPa，温度高于或等于–196℃的乙烯、丙烯、液态天然气及液氮等介质的低温钢制阀门。8.不锈耐酸钢制针型阀门用于公称压力 pN≤6.4MPa，温度低于或等于 200℃的硝酸、醋酸等介质的不锈耐酸钢制阀门。

J21W内外丝针型阀主要参数:
1. 制造标准: ASME B16.34-2004
2. 连接形式: 内外螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥螺纹密封
4. 阀门检验和试验: API 598-1996

5. 公称压力:≤10000Psi

6. 适用温度:-29℃～+538℃

7. 适用介质:水,气,油及腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

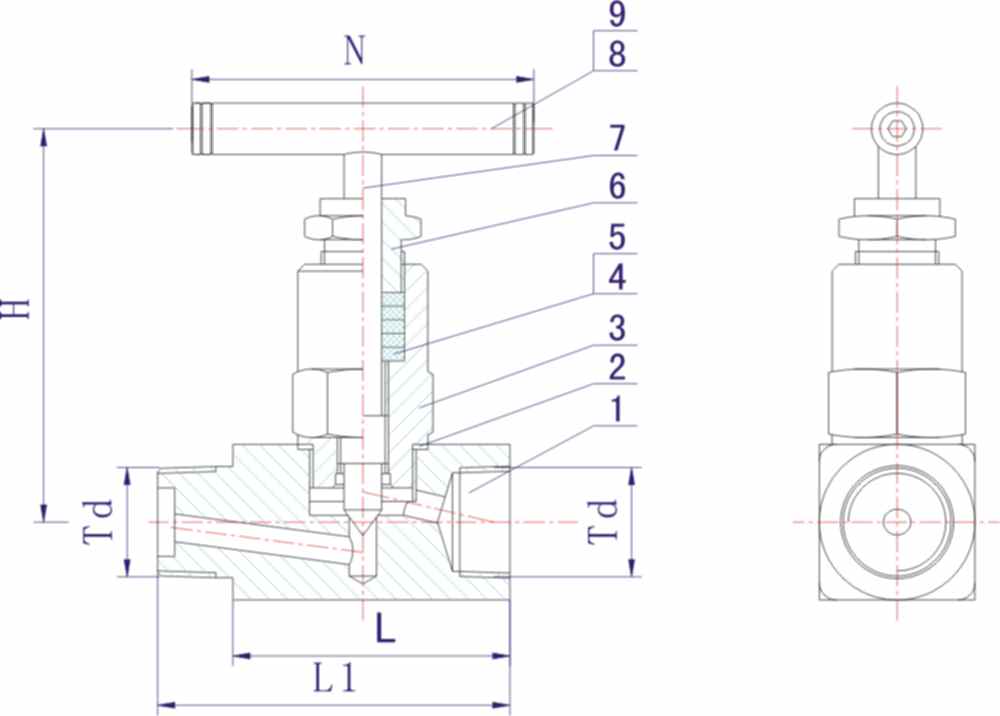

J21W内外丝针型阀主要零件材料：

序号 NO.	零件名称 Part name	材质 Material
1	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
2	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE
3	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
4	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
5	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
6	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
7	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
8	手柄 Handle	20# A105 SS304 SS304L SS316 SS316L
9	内六角螺钉 Hexagon Screw	20# A105 SS304 SS304L SS316 SS316L

J21W内外丝针型阀主要外形连接尺寸：

货号 ITEM NO.	公称通径 DN Nominal bore	Td	H	L	L1	N
J21W	DN6	NPT1/4	75	58	75	60
J21W		NPT1/2	80	62	66	60
J21W		NPT3/4	80	57	-	60
J21W	DN10	NPT3/8	75	58	78	60
J21W	DN15	NPT1/2	77	68	86	60

订货须知：
一、①J21W铬镍不锈钢焊接针形阀产品名称与型号②J21W铬镍不锈钢焊接针形阀口径③J21W铬镍不锈钢焊接针形阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的J21W铬镍不锈钢焊接针形阀型号，请按J21W铬镍不锈钢焊接针形阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
