针形阀
J21W外螺纹截止阀
    • 产品型号:
    • J21W
    • 产品口径:
    • 6-25mm
    • 产品压力:
    • 16.0-32.0Mpa
    • 产品材质:
    • 碳钢 不锈钢
产品说明
  • 一、产品[J21W外螺纹截止阀]的详细资料:
    J21H-160、J21W-160P、J21W-160R 型外螺纹截止阀:手动、外螺纹连接形式、直通式结构,阀座密封面材料为不锈钢、工作压力 16.0 MPa、公称尺寸 DN6~DN15、阀体材料为碳素钢(J21H)、不锈钢(J21W),适用于水、蒸汽、油品(J21H),弱腐蚀性或腐蚀性(J21W)介质管路中。
    J21H-160、J21W-160P、J21W-160R 型外螺纹截止阀,管路跟阀体连接采用外螺纹活接式,也叫外螺纹针型阀、外螺纹针形阀,是电力、电气、机电设备工程、电控设备工程中应用最多的阀门之一。由于其安装方便、制造合理、经济简单,所以大量使用在电力工程等管道中。
    二、J21H-160、J21W-160P、J21W-160R 型外螺纹截止阀主要性能参数
    型号
    PN
    工作压力 / MPa
    适用温度 / ℃
    适用介质
    J21H-160
    160
    1.6
    小于 425
    水、蒸汽、油品等无腐蚀性介质
    J21W-160P
    小于 150
    铬镍钛不锈钢
    J21W-160R
    腐蚀性介质

    三、J21H-160、J21W-160P、J21W-160R 型外螺纹截止阀零部件材料

    型号
    材料
    阀体、阀盖
    阀杆、阀瓣、阀座
    阀杆螺母
    填料
    手轮
    J21H-160
    碳素钢锻件
    铬不锈钢
    铸铝青铜
    石棉石墨
    球磨铸铁
    J21W-160P
    铬镍钛不锈钢
    铬镍钛不锈钢
    聚四氟乙烯
    J21W-160R
    铬镍钼钛不锈钢
    铬镍钼钛不锈钢

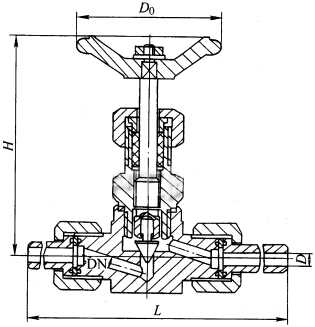

    四、J21H-160、J21W-160P、J21W-160R 型外螺纹截止阀外形及结构尺寸 (mm)

    DN
    L
    L1
    h
    H
    H1
    D0
    6
    60
    15
    15
    85
    91
    65
    10
    60
    15
    15
    89
    99
    65
    15
    60
    15
    15
    100
    115
    65

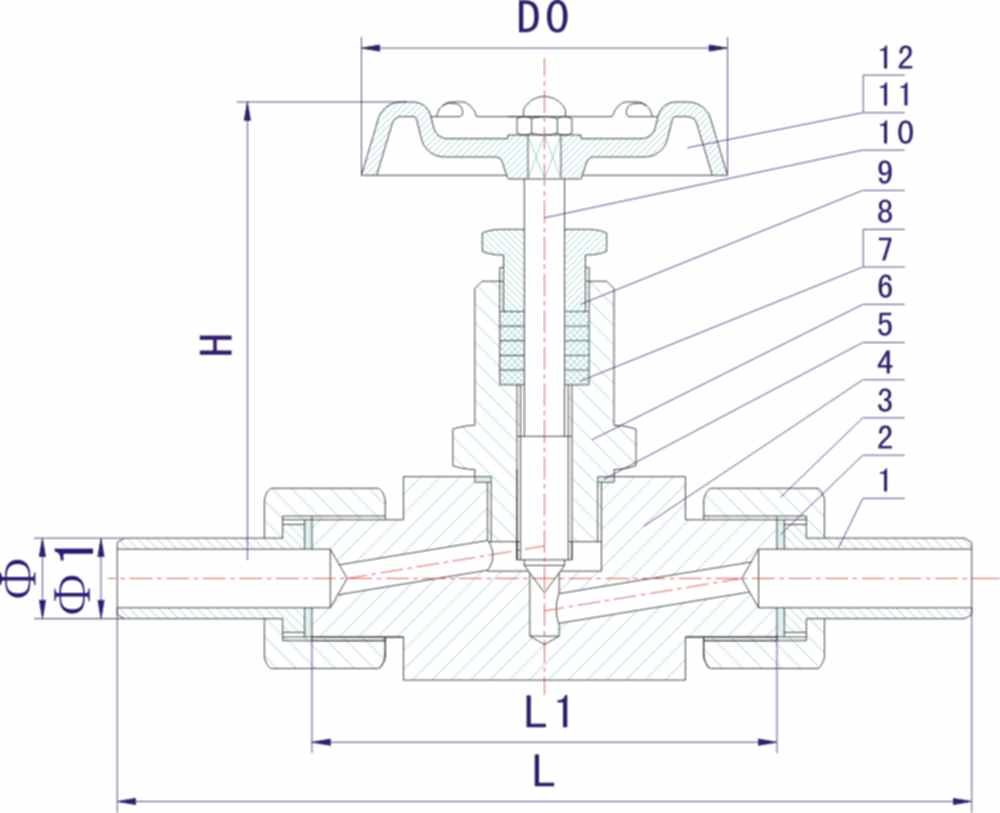

    五、J21W-JH-d外丝针型阀主要零件材料

    序号
    NO.
    零件名称
    Part name
    材质
    Material
    1
    焊接接管 Weld Tube
    20# A105 SS304 SS304L SS316 SS316L
    2
    平垫圈Plain washer
    PTFE 铜(copper) RTFE
    3
    管接头 Connection
    20# A105 SS304 SS304L SS316 SS316L
    4
    阀体 Body
    20# A105 SS304 SS304L SS316 SS316L
    5
    阀盖垫片 Bonnet Gasket
    紫铜(Red copper) PTFE
    6
    阀盖Bonnet
    20# A105 SS304 SS304L SS316 SS316L
    7
    填料垫 Packing Seat
    PTFE 柔性石墨(Expanded Graphite)
    金属盘根(Matel and Graphite)
    8
    填料 Packing
    PTFE 柔性石墨(Expanded Graphite)
    9
    填料压盖 Packing Gland
    20# A105 SS304 SS304L SS316 SS316L
    10
    阀杆 Stem
    20# A105 SS304 SS304L SS316 SS316L
    11
    手轮 Handle
    20# A105 SS304 SS304L SS316 SS316L
    12
    带帽螺母Hooded Nut
    20# A105 SS304 SS304L SS316 SS316L

    六、J21W-JH-d外丝针型阀外形及结构尺寸 (mm)

    ITEM NO.
    公称通径 DN
    Nominal bore
    ø
    ø1
    H
    L
    L1
    D0
    J21W-JH-d-1
    DN6
    ø14
    ø12
    88
    122
    60
    60(70)
    J21W-JH-d-2
    DN10
    ø18
    ø14
    88
    122
    60(70)
    60(80)
    J21W-JH-d-3
    DN15
    ø22
    ø17
    88
    134
    62(80)
    70(80)
    J21W-JH-d-4
    DN20
    ø28
    ø19
    110
    142
    67(90)
    80(110)
    J21W-JH-d-5
    DN25
    ø34
    ø22
    110
    159
    77(100)
    80(130)

     订货须知:
    一、①J21W不锈钢针形阀产品名称与型号②J21W不锈钢针形阀口径③J21W不锈钢针形阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定的J21W不锈钢针形阀型号,请按J21W不锈钢针形阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
