J94W/H角式针型截止阀

- 产品型号:
- J94W/H
- 产品口径:
- 6-20mm
- 产品压力:
- 16.0-32.0Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[J94W/H角式针型截止阀]的详细资料：

型号： J94W/H
产品名称：角式针型截止阀

特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 卡套连接
3. 结构特征: 锥面或球面密封，直角式
4. 阀门检验与试验标准: GB/T13927-1992

5. 公称压力: ≤10000Psi

6. 适用工作温度: -40℃～+350℃

7. 适用介质: 水，油，气等腐蚀性与非腐蚀性介质

8. 公称通径: DN6,DN10,DN15,DN20,DN25…

二、主要零件材料

序号 NO.	零件名称 Part name	材质 Material
1	连接螺母 Connector Nut	20# A105 SS304 SS304L SS316 SS316L
2	卡套 Ferrule & Ferrule Set	20# A105 SS304 SS304L SS316 SS316L
3	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
4	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
5	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
6	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
7	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
8	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
9	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
10	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

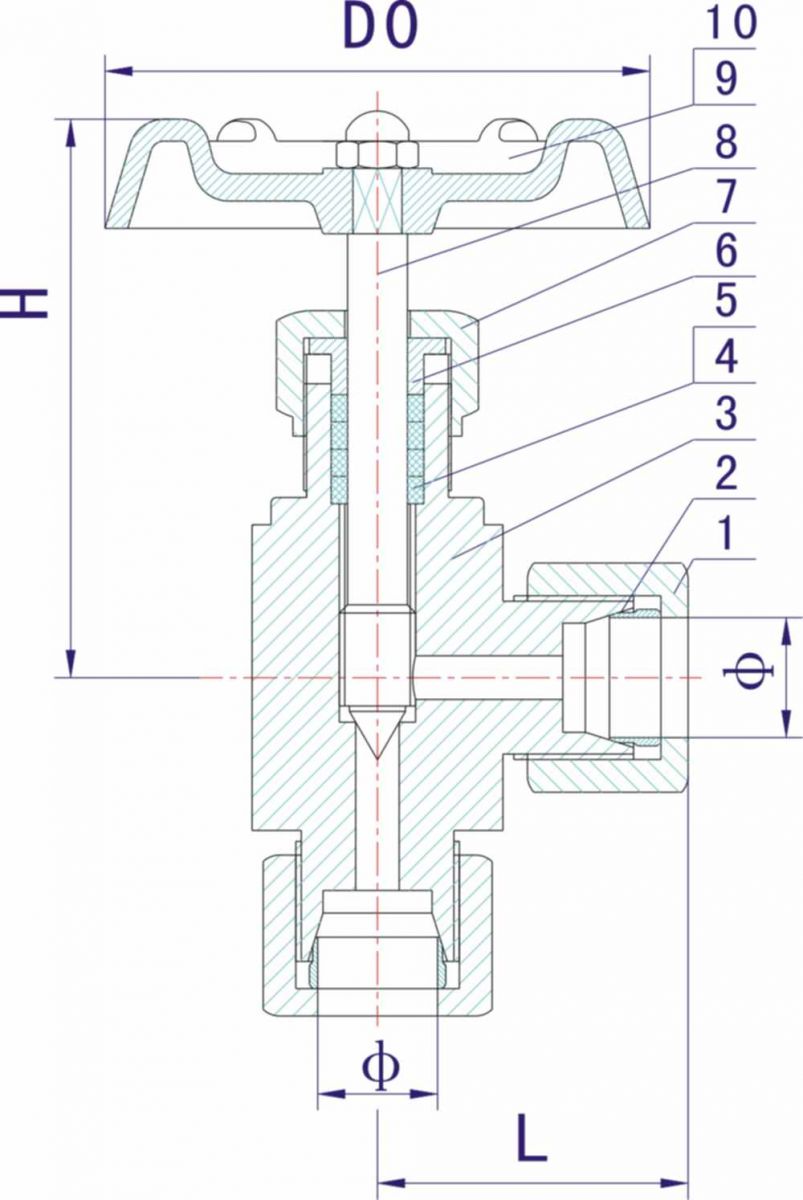

三、J94WH外形及结构尺寸 (mm)

ITEM NO.	ø	L	H	D0
J94W/H-1	ø8	38	92	ø70
J94W/H-2	ø10	38	92	ø70
J94W/H-3	ø12	39	92	ø70
J94W/H-4	ø14	40	94	ø70
J94W/H-5	ø18	42	100	ø80

订货须知：
一、①J94W角式高压针型阀产品名称与型号②J94W角式高压针型阀口径③J94W角式高压针型阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的J94W角式高压针型阀型号，请按J94W角式高压针型阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
