JX29W/H液位计针型截止阀

- 产品型号:
- JX29W/H
- 产品口径:
- 6-25mm
- 产品压力:
- 1.6-4.0Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[JX29W/H液位计针型截止阀]的详细资料：

型号： JX29W/H
产品名称：液位计针型截止阀

特性:

1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 卡套,外螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面密封
4. 阀门检验与试验: GB/T13927-1992 JB/T9092-1999

5. 公称压力:≤10000Psi

6. 适用工作温度:-29℃～+250℃

7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

二、主要零件材料

序号 NO.	零件名称 Part name	材质 Material
1	螺母 Nut	20# A105 SS304 SS304L SS316 SS316L
2	管接头 Connector	20# A105 SS304 SS304L SS316 SS316L
3	卡套 Ferrule	20# A105 SS304 SS304L SS316 SS316L
4	密封圈 o-ring	橡胶Rubber
5	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
6	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
7	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
8	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
9	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
10	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
11	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
12	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

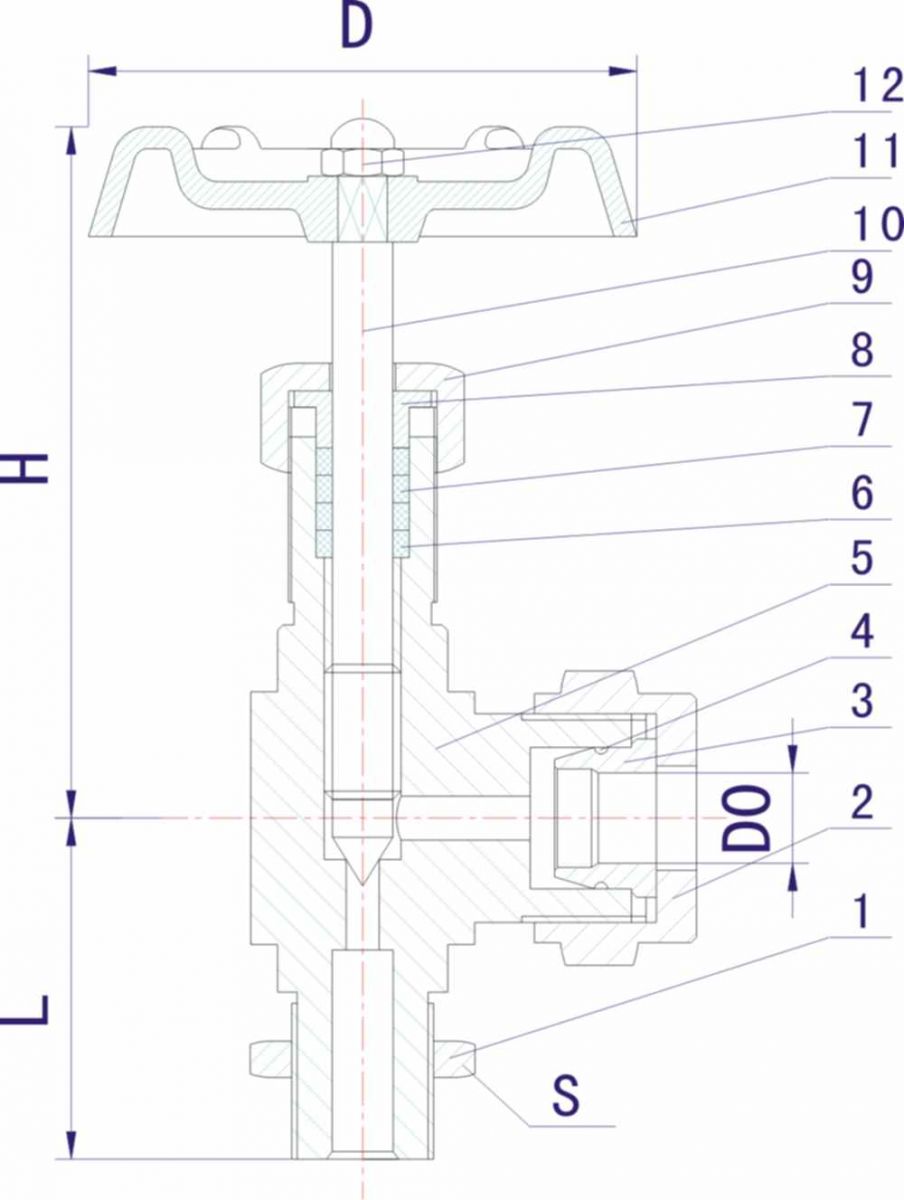

三、JX29W/H液位计针型截止阀外形及结构尺寸 (mm)

ITEM NO.	D0	D2	D3	H	H1
JX29W/H-1	ø19	ø96	ø60	97.5	47
JX29W/H-2	ø19	ø104	ø60	97.5	49
JX29W/H-3	ø19	ø112	ø60	97.5	47

订货须知：
一、①JX29W/H液位计针型截止阀产品名称与型号②JX29W/H液位计针型截止阀口径③JX29W/H液位计针型截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的JX29W/H液位计针型截止阀型号，请按JX29W/H液位计针型截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
