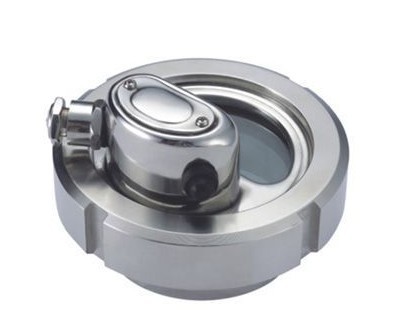

SG-Ⅶ带灯容器视镜(带灯窥视镜)

- 产品型号:
- SG-Ⅶ带灯容器视镜
- 产品口径:
- 50-200mm
- 产品压力:
- 0.6-2.5Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、SG-Ⅶ带灯容器视镜产品特性:
视镜在石油、化工、医药、食品等工业生产装置的管道中，能随时观察管道中液体、气体、蒸气、润滑油等介质流动情况，起到了监视生产，避免生产过程中事故发生，是管道装置上不可缺少的附件。本厂视镜参照《化工管道手册》和“HGJS01~S02-86压力容器视镜”等有关资料设计制造，品种规格齐全，接管法兰标准依客户系统而定。

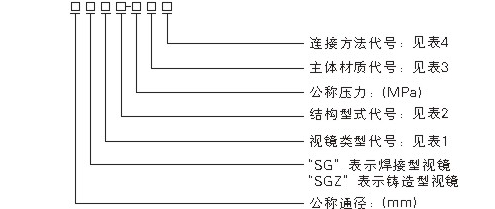

二、带灯视镜产品型号:

三、SG-Ⅶ带灯容器视镜产品类型代号：

类型

直通型

玻璃管型

三通型

螺纹型

浮球型

框式

容器

带颈容器

单压式

双压式

对夹式

单压式

双压式

对夹式

代号

ⅠA

ⅠB

ⅠC

Ⅱ

Ⅲ

Ⅳ

Ⅴ

ⅥA

ⅥB

ⅥC

Ⅶ

Ⅷ

四、带灯视镜结构型式代号:

结构型式	直颈	缩颈	偏颈	无颈	摆板	叶轮	浮球	其它
代号	1	2	3	4	5	6	7	8

五、带灯视镜材质代号:

代号	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅴ	Ⅵ
材质	20	1Cr18Ni9Ti	0Cr18Ni9	0Cr17Ni12Mo2	PVC	PP
材质	(CS20)	(321)	(304)	(316)	聚氯乙烯	聚丙烯

注：特殊精代号D，并指时材质。

六、带灯视镜连接方法代号:

密封面形式	突面	凹凸面	榫槽面	全平面	环连接面	锥管螺纹
代号	RF	MFM	TG	FF	RJ	RC或PT

注：凹面代号为FM；凸面代号为M；榫面代号为T；槽面代号为G。

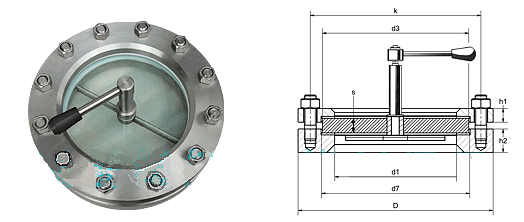

七、SG-Ⅶ刮板容器视镜主要尺寸:

压力PN	口径DN	d1	d3	S	d7	D	k	h1	h2	Z-n
PN0	50	80	100	10	102	140	120	10	15	4 x M6
	80	100	125	10	127	165	145	10	15	8 x M6
	100	125	150	10	152	190	170	10	15	8 x M6
	125	150	175	10	177	215	195	10	15	8 x M6
	150	175	200	10	202	240	220	10	15	8 x M6
	200	225	250	10	252	290	270	10	15	8 x M6
PN2.5	50	80	100	10	102	150	125	12	24	4 x M12
	80	100	125	15	127	175	150	14	24	4 x M12
	100	125	150	15	152	200	175	14	24	4 x M12
	125	150	175	15	177	220	195	16	24	8 x M12
	150	175	200	15	202	250	220	16	24	8 x M12
	200	225	250	15	252	300	275	16	24	8 x M12

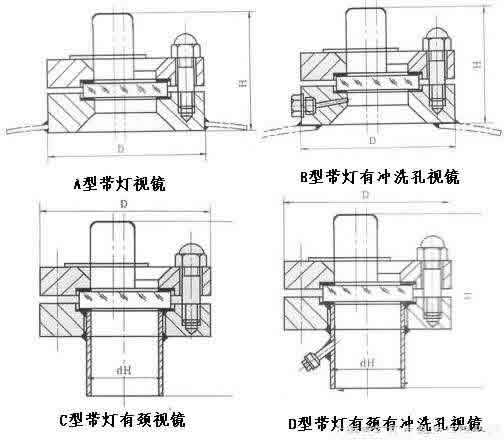

八、SG-Ⅶ带灯容器视镜(带灯窥视镜)尺寸:

公称直径 DN(mm)	公称压力 PN(MPa)	D	无颈型 ≈H		dH	带颈型 ≈H
公称直径 DN(mm)	公称压力 PN(MPa)	D	防腐型	防爆型	dH	防腐型	防爆型
100	0.6	180	148	208	108	204	264
100	1.0	200	160	220	108	225	285
125	0.6	205	150	210	133	215	275
125	1.0	225	160	220	133	237	297
150	0.6	230	150	210	159	215	275
150	1.0	250	160	220	159	250	310

九、SG-Ⅶ带防腐灯视镜(带防腐灯窥视镜)尺寸:

公称直径 DN(mm)	公称压力 PN(MPa)	D	无颈型 ≈H		dH	带颈型 ≈H
公称直径 DN(mm)	公称压力 PN(MPa)	D	防腐型	防爆型	dH	防腐型	防爆型
100	0.6	180	148	208	108	204	264
100	1.0	200	160	220	108	225	285
125	0.6	205	150	210	133	215	275
125	1.0	225	160	220	133	237	297
150	0.6	230	150	210	159	215	275
150	1.0	250	160	220	159	250	310

订货须知：
一、①带灯视镜产品名称与型号②带灯视镜口径③带灯视镜是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的带灯视镜型号，请按带灯视镜型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
