SG360四通视镜

- 产品型号:
- SG360四通视镜
- 产品口径:
- 15-200mm
- 产品压力:
- 0.25-2.5Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、SG360四通视镜产品特性:
SG360四通视镜在石油、化工、医药、食品等工业生产装置的管道中，能随时观察管道中液体、气体、蒸气、润滑油等介质流动情况，起到了监视生产，避免生产过程中事故发生，是管道装置上不可缺少的附件。本厂视镜参照《化工管道手册》和“HGJS01~S02-86压力容器视镜”等有关资料设计制造，品种规格齐全，接管法兰标准依客户系统而定。

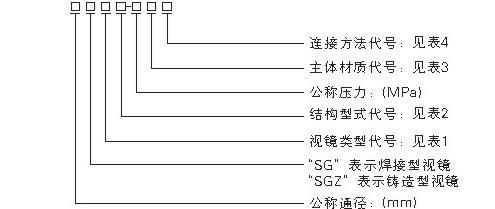

二、SG360四通视镜产品型号:

三、SG360四通视镜产品类型代号：

类型

直通型

玻璃管型

三通型

螺纹型

浮球型

框式

容器

带颈容器

单压式

双压式

对夹式

单压式

双压式

对夹式

代号

ⅠA

ⅠB

ⅠC

Ⅱ

Ⅲ

Ⅳ

Ⅴ

ⅥA

ⅥB

ⅥC

Ⅶ

Ⅷ

四、SG360四通视镜结构型式代号:

结构型式	直颈	缩颈	偏颈	无颈	摆板	叶轮	浮球	其它
代号	1	2	3	4	5	6	7	8

五、SG360四通视镜材质代号:

代号	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅴ	Ⅵ
材质	20	1Cr18Ni9Ti	0Cr18Ni9	0Cr17Ni12Mo2	PVC	PP
材质	(CS20)	(321)	(304)	(316)	聚氯乙烯	聚丙烯

注：特殊精代号D，并指时材质。

六、SG360四通视镜连接方法代号:

密封面形式	突面	凹凸面	榫槽面	全平面	环连接面	锥管螺纹
代号	RF	MFM	TG	FF	RJ	RC或PT

注：凹面代号为FM；凸面代号为M；榫面代号为T；槽面代号为G。

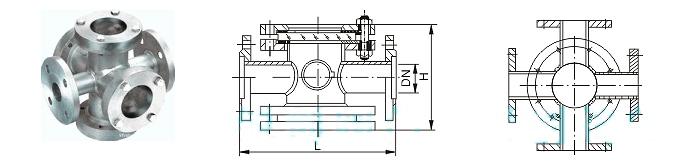

七、SG360四通视镜主要尺寸:

口径DN	L	H	玻璃板直径	玻璃板厚度
15	180	165	50	10
20	180	165	50	10
25	200	189	65	10
32	260	234	95	15
40	260	234	95	15
50	320	278	140	20
65	320	278	140	20
80	360	308	165	20
100	360	308	165	20
125	440	364	165	20
150	440	364	165	20
200	480	430	165	25

订货须知：
一、①SG360四通视镜产品名称与型号②SG360四通视镜口径③SG360四通视镜是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的SG360四通视镜型号，请按SG360四通视镜型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
