SG系列视镜

- 产品型号:
- SG系列视镜
- 产品口径:
- 15-200mm
- 产品压力:
- 0.25-2.5Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

SG系列视镜性能特点:
　　视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品、造纸等工业生产装置的管道中，能随时观察管道液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。

主要技术参数：
1、壳体材质：碳钢、不锈钢（SUS 8、法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）
9、制造、检测标准：参照《HGJ501-86压力容器视镜》设计制造和验收。
用户注意事项：
1、视镜安装焊接法兰盘必须清洁并且没有损伤，经专业人员进行操作。
2、视镜镜片安装确信视镜座平整光滑，镜片与视镜座之间的密封垫安装平整，密封垫没有损伤并且不粘油脂。在紧固螺钉前确信视镜座与盖子安装正确，然后慢慢紧固螺钉。
3、铰接或螺纹连接的视镜装置在工作前要确信密封垫安装良好。如有必要，可对螺栓进行重新紧固。确信视孔与视镜孔之间的密封垫安装正确，连接法兰没有损伤，并调整好连接螺钉。不仅要确信与视镜镜片连接的元件密封良好，还要确信视镜与焊接法兰之间的密封均良好，并确保容器内的压力不超过额定的压力。
4、安装后不能对视镜有其它的附加压力，否则会造成视镜受力不均匀，导致视304、SUS304L、SUS316、SUS316L）、衬氟、塑料（PP、PVC等）。
2、视窗材质：钠钙玻璃、硼硅玻璃、石英玻璃。
3、工作温度：
钠钙玻璃的最高允许温度为150℃，温度的急剧变化范围为120℃至20℃。
硼硅玻璃的最高允许温度为280℃，温度的急剧变化范围为230℃至20℃。
石英玻璃的最高允许温度为800℃，温度的急剧变化范围为550℃至20℃。
4、操作压力：钠钙玻璃：0.6Mpa。
5、硼硅玻璃：0.6~1.0Mpa。
6、石英玻璃：0.6~2.5Mpa。
7、密封圈材质：聚四氟乙烯、耐油石棉、丁腈橡胶等。

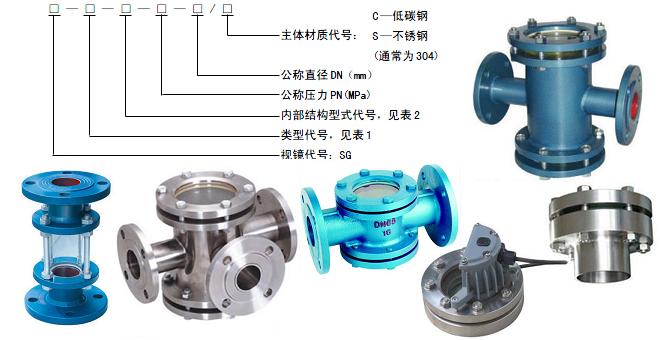

产品型号标注

标记示例
选择单压型法兰连接式视镜，内部结构摆板式，法兰公称压力为0.6MPa，公称直径80mm，主体材料为低碳钢。标记：SG-II-P-0.6—80／C。

类型	对夹型	单压型	螺纹型	管型	浮球型		框式对夹型	框式单压型	压力容器		其它
连接形式	法兰	法兰	螺纹	法兰	螺纹	法兰	法兰	法兰	无劲	带劲	法兰
代号	I	II	III	V	Va	Vb	VI	VII	VIIa	VIIb	Ixa,b

产品规格及技术参数

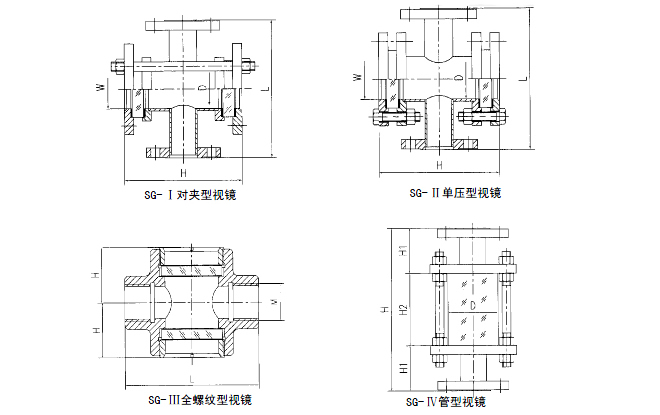

(1)SG-I对夹型视镜

DN	窗径W	管内D	H	L		适用工况
DN	窗径W	管内D	H	PN≤1.6	PN≤2.5	适用工况
8	58	40	75	140	160	PN≤2.5PMa 工作压力≤1.0MPa 工作温度0-180℃
10	58	40	75	140	160
15	58	40	75	140	160
20	68	50	85	160	180
25	68	50	85	160	180
40	78	60	115	180	200

(2)SG—II单压型视镜

DN	窗径W	管内径D	PN0.6		PN1.0、PN1.6		PN2.5
DN	窗径W	管内径D	H	L	H	L	H	L
50	80/80	65/50	200	220	200	220/250	210	250/270
65	102/100	80/102	230	250	230	250/270	240	270/320
80	102/100	102/102	245	270	245	270/270	270	320/380
100	125/125	125/125	330	320	330	320/320	360	360/420
125	150/150	150/150	340	360	360	370/400	400	410/480
150	200/200	200/200	350	420	420	430/440	440	480/550

注：分母为摆板式单压视镜。工作压力≤1.OMPa，工作温度0-180℃。
(3)SG—III全螺纹型视镜

DN	窗径W	螺纹M	H	L		适用工况
DN	窗径W	螺纹M	H	PN≤1.6	PN≤2.5	适用工况
6	58	G1/4	75	140	160	PN≤2.5PMa 工作压力≤1.0MPa 工作温度0-180℃
10	58	G3/8	75	140	160
15	58	G1/2	75	140	160
20	68	G3/4	85	160	180
25	68	G1”	85	160	180
40	78	G1½”	115	180	200

(4)SG—IV管型视镜

DN	PN	H	H1	H2	玻璃管
DN	PN	H	H1	H2	直径	厚度
20	1.0	250	78	94	ф50	4
25	1.0	250	78	94	ф50	4
40	1.0	250	78	94	ф60	5
50	1.0	250	78	94	ф78	5
65	1.0	250	78	94	ф90	5

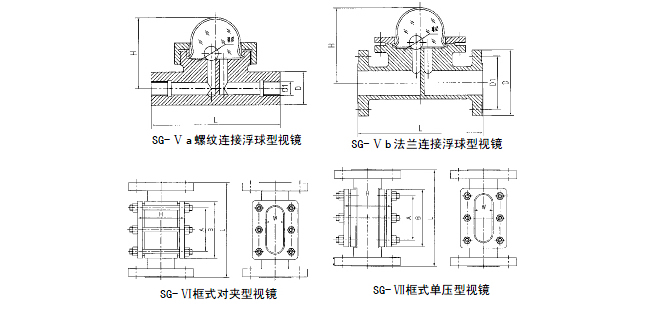

(5)SG—Va螺纹连接浮球型视镜

DN	d	D1	D	L	H	球ф	图号
20	16	G3/4”	38	120	70	18	HGS0-128-01-1~4
25	16	G1”	40	120	70	18	HGS0-128-01-1~4
32	16	G1¼”	50	124	76	18	HGS0-128-01-1~4
40	16	G1½”	56	124	80	18	HGS0-128-01-1~4
50	16	G2”	66	124	85	18	HGS0-128-01-1~4

注：PN≤0.6MPa，工作压力≤0.3MPa，工作温度≤180℃。
(6)SG-b法兰连接浮球型视镜

DN	d	D1	D	L	H	球ф	图号
65	65	130	160	340	260	40	HGS0-128-01-1~4
80	80	150	185	340	270	40	HGS0-128-01-1~4
100	100	170	205	340	277	40	HGS0-128-01-1~4
125	125	200	235	340	290	40	HGS0-128-01-1~4
150	150	255	260	340	302	40	HGS0-128-01-1~4

注：PN≤0.6HPa，工作压力≤0.3MPa，工作温度≤180℃。
（7）SG-VI框式对夹型视镜

DN	W	A	H	B	L		适用工况
DN	W	A	H	B	PN≤1.6	PN≤2.5	适用工况
15	18	75	85	110	200	200	PN≤2.5Mpa 工作压力≤1.0Mpa 工作温度0-180℃
20	18	75	85	110	200	200
25	22	80	95	120	210	210
40	30	90	125	120	210	230

（8）SG-VII框式单压型视镜

DN	W	A	H	B	L		适用工况
DN	W	A	H	B	PN≤1.6	PN≤2.5	适用工况
50	30	90	140	120	210	250	PN≤2.5Mpa 工作压力≤1.0Mpa 工作温度0-180℃
65	30	90	155	120	220	250
80	35	100	180	120	230	250
100	35	100	205	120	230	260
125	40	110	235	130	260	290
150	40	110	260	130	260	290

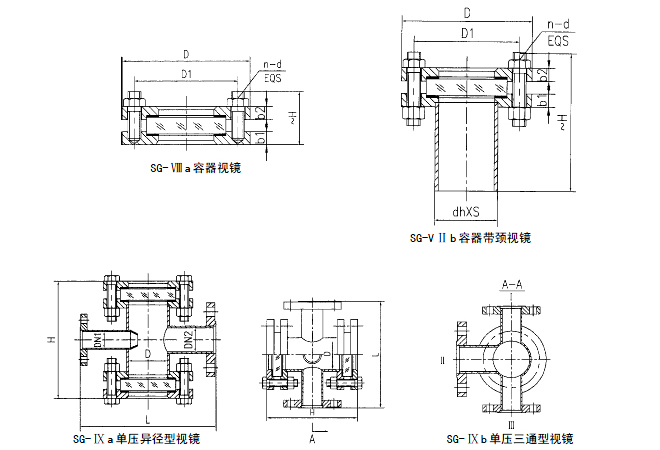

（9）SG-VIIIa容器视镜

DN	PN	D	D1	b1	B2	≈H	螺柱
DN	PN	D	D1	b1	B2	≈H	数量n	直径d
50	1.0	130	100	34	22	79	6	M12
	1.6	130	100	34	24	79	6	M12
	2.5	130	100	34	26	84	6	M12
80	1.0	160	130	36	24	91	8	M12
	1.6	160	130	36	26	91	8 ,	M12
	2.5	160	130	36	28	91	8	M12
100	1.0	200	165	40	26	100	8	M16
100	1.6	200	165	40	28	105	8	M16
125	1.0	225	190	40	28	105	8	M16
150	1.0	250	215	40	30	110	12	M16

注：工作温度0—180℃
(10)SG-IIIb容器带颈视镜

DN	PN	D	D1	B1	B2	dh×S	H	≈H	螺柱
DN	PN	D	D1	B1	B2	dh×S	H	≈H	数量n	直径d
50	1.0	130	100	34	22	57×3.5	70	79	6	M12
	1.6	130	100	34	24	57×3.5	70	79	6	M12
	2.5	130	100	34	26	57×3.5	70	84	6	M12
80	1.0	160	130	36	24	89×4	70	86	8	M12
	1.6	160	130	36	26	89×4	70	91	8	M12
	2.5	160	130	36	28	89×4	70	96	8	M12
100	1.0	200	165	40	26	108×4	80	100	8	M16
100	1.6	200	165	40	28	108×4	80	105	8	M16
125	1.0	225	190	40	28	133×4	80	105	8	M16
150	1.0	250	215	40	30	159×4.5	80	110	12	M16

注：容器视镜参照HGJ501-86标准，工作温度0~180℃
（11）SG-IXa单压异径型视镜

DN1×DN2	L	D	H		适用工况
DN1×DN2	L	D	PN0.25	PN0.6	适用工况
25×32	260	95	226	234	工作温度0-180℃
40×50	320	140	226	278
50×65	320	140	226	278
65×80	360	165	300	308
80×100	360	165	300	308

（12）SG-IXb单压三通型视镜

DN			L	D	H
I	II	III	L	D	PN0.25	PN0.6
25	40	40	260	95	226	234
25	50	50	320	140	266	278
25	65	65	320	140	266	278
40	80	80	360	165	300	308
40	100	80	360	165	300	308
25	40	50	320	140	266	278
40	50	65	320	140	266	278
50	65	80	360	165	300	308
50	80	100	360	165	300	308

注：工作温度0—180℃

订货须知：
一、①SG系列视镜产品名称与型号②SG系列视镜口径③SG系列视镜是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的SG系列视镜型号，请按SG系列视镜型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
