SG-Ⅱ玻璃管视镜(视盅)

- 产品型号:
- SG-Ⅱ玻璃管视镜(视盅)
- 产品口径:
- 15-150mm
- 产品压力:
- 0.25-1.0Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[SG-Ⅱ玻璃管视镜]的详细资料：

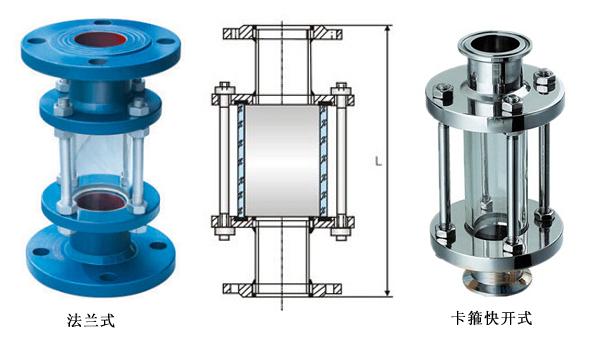

产品名称：玻璃管视镜（视盅）

执行标准：HGS07-126~127

公称通径：DN15～150mm

产品概述：玻璃管视镜俗称视盅，又叫管道视盅、法兰管道视盅，它是工业管道装置上主要附件之翼，它的最大特点是拥有360°的观察面，在石油、化工、医药、食品等工业生产装置的管道中，可以从各个方位随时观察到管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。耐压较低，一般适用于低压管道，公称压力6公斤/厘米²的玻璃管视镜中玻璃管无正式产品，如选用须进行试制。
玻璃视盅特点：
玻璃管视盅由连接法兰、连接导管、玻璃管固定法兰、玻璃管、加长螺栓、密封垫片组成。其中玻璃管固定法兰夹住玻璃管，用加长螺栓固定，在同过连接导管连接上管道连接法兰，这样就组成了一个整体的玻璃管视盅。玻璃管视镜用于排液或糟前的固流，冷却水等液体管路上以观察液体流动情况。阀体材料：有碳钢、不锈钢、衬胶、衬氟等多种。公称压力范围：有2.5、6公斤/厘米2两种。工作温度：金属≤200℃，塑料≤80℃，允许急变温度80℃ 公称直径：DN15~DN150厘米。玻璃视盅它的最大特点是拥有360℃的观察面，可以从各个方位观察到管道内介质的情况；耐压较低，一般适用于低压管线。

玻璃视盅安装与维护：

1、玻璃视盅是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘；

2、玻璃管视盅的视窗玻璃属宜损件，安装视镜时要轻拿轻放，均匀受力；

3、视盅玻璃耐温耐压有一定的局限，请严格执行说明书上之规定；

4、允许急变温度＜60℃，玻璃因温差过大会破裂；
5、根据压力要求，可以适当加大上下法兰的厚度，玻璃管的厚度，以提高抗压能力,但相差不大。

玻璃视盅用途：

玻璃法兰视盅适用于在石油、化工、医药、食品等工业生产装置的管道中，玻璃管视盅能随时观察管道中的液体、气体、蒸气等介质的流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。玻璃视盅是工业管道装置上主要附件之一，使用非常广泛。玻璃视盅用于排液或糟前的固流，冷却水等液体管路上以观察液体流动情况。阀体材料：有碳钢、不锈钢、衬胶、衬氟等多种。公称压力范围：有2.5、6公斤/厘米2两种。工作温度：金属≤200℃，塑料≤80℃，允许急变温度80℃ 公称直径：DN15~DN150厘米。

二、玻璃视盅主要技术参数：

技术参数
型号	玻璃管视镜	螺栓螺母	20# 304 316L
规格	DN15~DN300	连接方式	螺纹法兰卡箍
主体材质	碳钢 304 304L 316 316L	工作温度	石英：-30~800℃
主体材质	碳钢衬氟玻璃钢 FRPP	工作温度	硅硼：-30~250℃
视窗	硼硅玻璃石英玻璃	法兰标准	0.6~4.0Mpa 150~300LB
适用压力	0~0.6MPa	公称压力	GB HG JIS ANSI DIN
密封垫片	NBR 金属石墨 PTFE	制造标准	HGJ502-501-86

三、SG-Ⅱ玻璃管视镜、SG-Ⅱ玻璃管视盅主要尺寸：(mm)

产品代号	G	公称直径DN	结构尺寸					玻璃管		备注
产品代号	G	公称直径DN	L	D	D1	D2	N-фd	直径	厚度	备注
-	1/2	15	250	95	65	46	4-ф14	40	5	本系列视镜工作压力≤1.0MPa
-	3/4	20	250	95	75	55	4-ф14	40	5
SG-Ⅱ-01	1	25	250	110	85	65	4-ф14	50	5
SG-Ⅱ-02	1-1/4	32	250	120	100	78	4-ф18	70	6
SG-Ⅱ-03	1-1/2	40	250	120	110	85	4-ф18	70	6
SG-Ⅱ-04	2	50	250	120	125	100	4-ф18	70	6
SG-Ⅱ-05	2-1/2	65	250	155	145	120	4-ф18	100	8
SG-Ⅱ-06	3	80	250	155	160	135	4-ф18	100	8
SG-Ⅱ-07	4	100	250	170	180	155	8-ф18	120	10
-	5	125	250	200	210	185	8-ф18	140	10
-	6	150	250	230	240	210	8-ф23	170	12

法兰标准：HG20592-97PN1.0当客户需用GB、SH、HGI、JB或ANSI、JIS等标准或改变压力等级时，请在订货合同中注明。

订货须知：
一、①玻璃管视镜产品名称与型号②玻璃管视镜口径③玻璃管视镜是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的玻璃管视镜型号，请按玻璃管视镜型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
