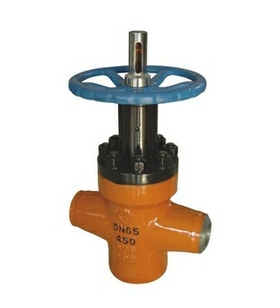

ZF63Y Z63Y油田焊接高压闸阀

- 产品型号:
- ZF63Y Z63Y
- 产品口径:
- 25-200mm
- 产品压力:
- 16.0-60.0Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、 ZF63Y Z63Y油田焊接高压闸阀详细资料：

产品名称：油田焊接高压闸阀油田平板闸阀

产品型号：ZF63Y Z63Y

产品简介：ZF63Y Z63Y油田焊接高压闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板间的撑开机构可以补充这一压紧力。

油田焊接高压闸阀使用说明:

1. 采用浮动阀座，双向启闭，密封可靠，启闭灵活。

2. 闸板均有导向条给予精密导向，同时密封面均喷焊硬质合金，耐冲蚀。

3. 阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。

4. 关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向，形成较大的密封比压，从而形成第一道密封。同时，将闸板压向出口端密封座上，成为双重密封。

5. 由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。

6. 开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。

二、产品采用标准：

设计标准		JB/T5298、APl6D
结构长度	法兰	GB/T 12221、JB/T 5298
	焊接	GB/T 15188.1
连接法兰		GB/T9113、JB/T 79 ANSl 16.5a
对焊端		GB/T 12224
试验和检验		GB/T3927、JB/T 9092

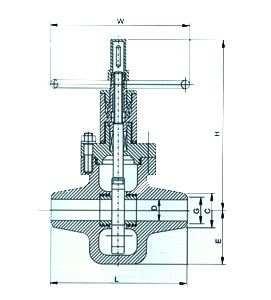

三、油田焊接高压闸阀产品结构图:

四、油田焊接高压闸阀机械性能:

公称压力（MPa）	16.0	20.0	25.0	35.0	60.0
壳体试验压力（MPa）	24.0	30.0	37.5	52.5	90.0
密封试验压力（MPa）	17.6	22.0	27.5	38.5	66.0
适用介质	水、油品等非腐蚀性介质
适用温度	-29℃-121℃

阀门试验：GB/T13927-1992

五、油田焊接高压闸阀主要连接尺寸:

公称压力（MPa）	公称通径（mm）	尺寸（mm）
		D	G	C	L	E			H		W
16.0 20.0	25	22	27	35	140	64			255		180
	32	28	33	48	165	69			307		200
	40	35	40	64	210	82			339		240
	50	47	52	70	242	100			375		250
	65	57	63	89	260	126			39		280
	80	72	78	108	310	157			476		320
	100	92	98	130	450	183			564		350
	150	136	143	195	550	62			744		450
	200	174	182	235	700	340			966		550
25.0	25	22	27	35	140	64			255		180
	32	28	33	48	165	69			307		200
	40	35	40	64	210	82			339		240
	50	47	52	70	240	100			375		250
	65	57	63	89	260	126			399		280
	80	72	78	114	310	157			476		320
	100	92	98	133	450	183			564		350
	150	136	143	219	550	262			744		450
	200	174	182	235	700	340			966		550
35.0	25	22	27	35	140	64			255		180
	32	28	33	48	165	69			307		200
	40	35	40	64	210	85			339		240
	50	47	52	70	240	105			375		250
	65	57	63	89	260	130			399		280
	80	72	78	114	310	161			476		320
	100	92	98	133	450	186			564		350
	150	136	143	219	550	268			744		450
	200	174	182	245	700	348			966		600
45.0 60.0	25	19	24	-
	32	25	30	-
	40	28	34	-
	50	35	41	-
	65	47	53	100			260	130		466		280
	80	57	63	-
	100	73	79	-

六、油田焊接高压闸阀使用、安装维护注意事项:

1. 阀门出厂前均作了强度和密封试验，使用时所有连接处均应保持初始状态。

2. 本系列阀门操作手轮上标有启闭旋向标志，明杆式上部配有启闭高度标尺，以供调节指示。

3. 本阀门与管线焊接时，应将阀门开启，适当用潮湿物保护颈部，尽量减少高温热传导，以防损坏密封填料件。

4. 关闭阀门时严禁使用加力杆，闸板关闭至顶端时手轮应回转1/2圈使闸板处于浮动状态。

5. 阀门在使用过程中，应定期向阀帽注脂接头注入定量润滑脂。

6. 阀门在使用过程中，如因易损件而泄漏，应及时更换。

7. 阀门在检修过程中，应将内腔清洗干净，组装时应将各传动部位加润滑脂。

8. 阀门储存停用期间，应将闸板处于关闭位置，长期存放应置于通风干燥处，定期检查保养。

订货须知：
一、①油田焊接高压闸阀产品名称与型号②油田焊接高压闸阀口径③油田焊接高压闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特阀门油田焊接高压闸阀型号，请按油田焊接高压闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
