L/J87Y自平衡角式节流截止阀

- 产品型号:
- L/J87Y
- 产品口径:
- 25-150mm
- 产品压力:
- 16.0-45.0Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、L/J87Y自平衡角式节流截止阀详细资料：

产品名称：自平衡角式节流截止阀

产品型号：L/J87Y

产品简介：L/J87Y自平衡角式节流截止阀，上回阀参考API及有关标准化设计而成，结构新颖。阀瓣有数个孔和上腔相通，达到上下压力自平衡。采用复合填料，密封可靠。密封采用活阀座结构。堆焊硬质合金。阀门可安装在水平和垂直的管道上。

工作原理: L/J87Y自平衡角式节流截止阀阀瓣通过阀杆压板和阀杆连接，该阀为节流、截止。顺时针方向旋转手柄，阀杆向下移动，推动阀瓣向下移动，逐步地缩小阀座与阀瓣上的开口通道面积，以此达到减少流体流量和节流降压的目的。逆时针方向旋转手柄时则相反。阀瓣中心处和阀杆头部开有通孔，使阀瓣下腔高压液体通过通孔进入阀瓣上腔，起到阀瓣上、下腔压力自平衡作用，便于减少开关力矩，使开关轻便、灵活。该阀也可作闭路装置，顺时针方向旋转手柄即为关闭，逆时针转时则为开启。

二、L/J87Y自平衡角式节流截止阀适用范围

该产品适用于公称压力PN<35.0MPa,温度t<120摄氏度的水、油品、天然气等介质的管路上，作为介质流量和压力的调节、节流装置。

三、L/J87Y自平衡角式节流截止阀性能规范

技术参数		压力等级（MPa）
技术参数		16.0	20.0	25.0	32.0	35.0	40.0
公称压力（MPa）		16.0	20.0	25.0	32.0	35.0	40.0
试验压力（MPa）	强度	24.0	30.0	37.5	48	52.5	60
试验压力（MPa）	密封	17.6	22	27.5	35.2	38.5	44
适用介质		水、油品、天然气等
工作温度		-29～120℃

四、L/J87Y自平衡角式节流截止阀采用标准

阀门制造：GB12235

结构长度：GB/T12221-1989

法兰端：GB/T9113-2000

五、L/J87Y自平衡角式节流截止阀主要零件材料

零件名称	材料	标准
阀体、阀盖、手柄	碳素铸钢	WCB GB12229
填料压盖、轴承压板	优质碳素钢	45 GB699
阀座、阀瓣、阀杆、导向密封套	铬不锈钢	Cr13 GB1220
阀杆螺母	铝青铜	QAl9-4 GB1176
填料	四氟/耐油橡胶
螺栓	优质碳素钢	35 GB699
O形密封圈	耐油橡胶	I-2 HG4-329

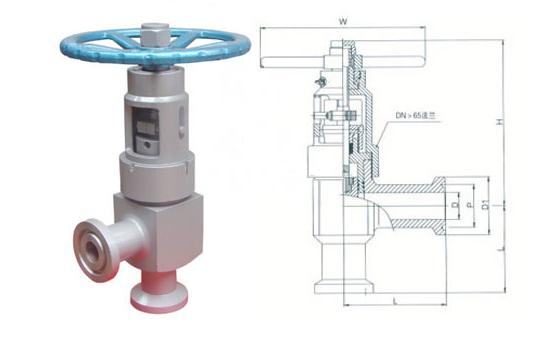

六、L/J87Y自平衡角式节流截止阀结构图

L/J87Y自平衡角式节流截止阀连接尺寸：

公称压PN(MPa)	公称通径DN(mm)	外形尺寸(mm)
公称压PN(MPa)	公称通径DN(mm)	L	H	Dn	D	D0
16 20	25	108	310	23	42	200
	32	1 14	325	29	54	240
	40	121	340	36	60	280
	50	140	380	45	73	300
	65	165	3 95	58	89	360
	80	184	475	72	108	400
	100	229	495	90	133	450
	125	266	545	113	159	500
	150	305	57 5	135	192	550
25 35 45	25	108	310	23	42	200
	32	114	325	29	54	240
	40	121	340	36	60	280
	50	140	380	45	73	300
	65	165	395	58	89	360
	80	184	475	72	108	400
	100	229	495	90	133	450
	125	266	545	113	159	500
	150	305	575	135	192	550

七、L/J87Y自平衡角式节流截止阀使用保养及注意事项

1、产品出厂前均作了强度试验和密封试验，使用时除两端外的其他连接处均应保持初始状态。

2、本系列产品操作手柄上标有启闭旋向标志，并根据限位柄升降大小，调节启闭高度。

3、关闭阀门时严禁使用加力杆。

4、产品使用过程中，要定期向油杯内注入定量润滑脂。

5、如因易损件损坏而泄漏，要及时更换易损件。

6、检修过程中，要将阀门内腔清洗干净，组装时注意保护密封胶圈，防止磕坏而造成泄漏。同时在各传动部位加入一定量的润滑脂。

7、阀门储存停用期间，应将阀瓣处于关闭位置，长期存放应置于通风干燥处，定期检查保养。

订货须知：
一、①L/J87Y自平衡式节流截止阀产品名称与型号②L/J87Y自平衡式节流截止阀口径③L/J87Y自平衡式节流截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特阀门L/J87Y自平衡式节流截止阀型号，请按L/J87Y自平衡式节流截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
