MT41Y磨轮快速调节阀
    • 产品型号:
    • MT41Y
    • 产品口径:
    • 25-65mm
    • 产品压力:
    • 10.0-35.0Mpa
    • 产品材质:
    • 碳钢 不锈钢
产品说明
  • 一、MT41Y磨轮快速调节阀详细资料:
    产品名称:磨轮快速调节阀
    产品型号:MT41Y
    产品简介: MT41Y磨轮快速调节阀MT型磨轮式流量调节阀是我公司引进国外先进技术并经精心研制开发成功的最新一代流量调节阀。它的原理是两块各带有二个圆孔的磨轮作相对旋转运动,通过改变介质的流通截面积而进行调节流量。MT41Y磨轮快速调节阀MT型磨轮式流量调节阀是我公司引进国外先进技术并经精心研制开发成功的最新一代流量调节阀。它的原理是两块各带有二个圆孔的磨轮作相对旋转运动,通过改变介质的流通截面积而进行调节流量。
    该调节阀较之传统形式的调节阀有着诸多的优点。传统形式的调节阀一般采用螺纹阀杆升降式结构,调节流量费时耗力,阀瓣易堵易卡,关闭不严,使用寿命短等缺陷。而该调节阀从“关闭”至“全开”只需旋转90度角度就可实现,而且一对磨轮的工作密封平面始终紧贴在一起,操作起来轻松快捷,绝不会引起振动和发出噪声。每当阀门开闭一次,还能将残留在工作密封面上的污垢彻底地清除一次,对于带状杂物、泥沙、长纤维等也不例外,能避免了杂物进入两个工作密封面之间而损伤密封面。
    该调节阀采用精密而简练的设计思路,使得整只阀门只有十多个零件组成。其关键零件“磨轮”选用了耐磨损、耐腐蚀的优质材料制作,能大幅度地提高使用寿命。目前它已广泛地应用到石油、化工、电力、制药等各个工业领域。
    产品的主要特点如下:
    ●  结构简单                               ●   操作快捷
    ●  工作可靠                               ●   使用寿命长
    ●  流量调节特性好
    工作原理

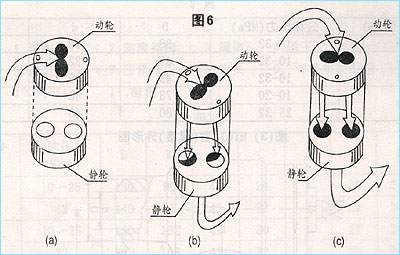

    工作原理请参看下图,介质流体从阀门的进口端进入阀腔内,假设阀门正处在“关闭”状态,见图(a)所示,两磨轮上的节流孔处于垂直相向位置,流道被完全堵死;随后当手柄开始转动一定的锐角角度,并通过阀杆的连接传递,使动磨轮也随之转动了一个锐角,这时两个磨轮的相对位置就形成了见图(b)所示,工作面上的流道为两个月牙孔,流体通过两个月牙孔被分成两股支流,以后再合并为一股流从阀门的出口处流出。调节流量的大小也就是使手柄在90°角度之间任意转动,以改变由两块动、静磨轮组成的流道流通面积的大小来实现的,其工作面上流道变化的全过程就似天体月亮的圆缺变化的模样,当手柄继续转至“全开”位置时,流道被完全打开,工作面上的流道截面好像两颗满月的月亮,见图(c)所示。另释,阀门在工作中,流体对磨轮产生了一定的压力,使得动静磨轮始终紧贴一起,更加强了工作面的密封效果,就在逆流工况时,也具有良好的密封性能。
                                  MT41Y磨轮快速调节阀
    二、主要技术参数:
    a)     公称口径:20mm~65mm
    b)     公称压力:1.0MPa~42MPa
    c)     适用介质:水、油、含油污水、蒸气
    d)     介质温度:-20℃~+120℃
    e)     开启扭力:0.08×口径 ×压力   Nm

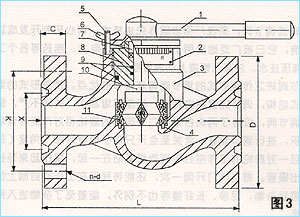

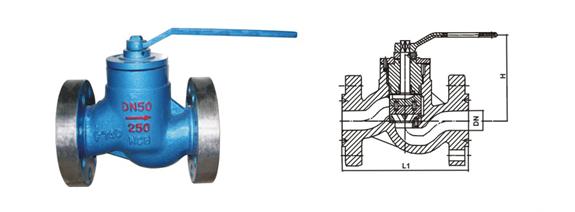

    三、结构简图及安装尺寸:
    表1:MT41Y磨轮快速调节阀连接尺寸:
    公称口径
    (mm)
    公称压力(MPa)
    D
    K
    C
    n
    d
    L
    20
    10-25
    130
    89
    25.5
    4
    22
    220
    32-42
    140
    95
    32
    4
    22
    260
    25
    1-4
    125
    89
    17.5
    4
    18
    180
    10-25
    150
    101.5
    29
    4
    26
    240
    32-42
    160
    108
    35
    4
    26
    260
    32
    10-25
    160
    111
    29
    4
    26
    260
    32-42
    185
    130
    38.5
    4
    29.5
    280
    40
    10-25
    180
    124
    32
    4
    29.5
    280
    32-42
    205
    146
    44.5
    4
    32.5
    320
    50
    1-4
    165
    127
    22.5
    8
    18
    260
    10-25
    215
    165
    38.5
    8
    26
    320
    32-42
    235
    171.5
    51
    8
    29.5
    340
    65
    10-25
    245
    190.5
    41.5
    8
    29.5
    360
    四、安装与注意事项:
    1  流量调节阀可以水平直立或倾斜地安装在管道地任何位置上,但应考虑手柄转动操作的使用方便为宜。
    2  安装时介质流向应与阀门壳体上的流向标志保持一致。
    3  当流量调节阀与管道安装焊接作业时,要避免阀门过热,防止烫坏阀门上的橡胶密封件。
    4  铭牌上打印的公称压力为阀门使用的最高工作压力,选用时不得超越。
    5  若出现阀杆转动太松或渗漏现象,可卸下手柄组件,调整压紧螺母即可。
    订货须知:
    一、①磨轮快速调节阀产品名称与型号②磨轮快速调节阀公称压力③磨轮快速调节阀公称通径④磨轮快速调节阀连接法兰标准⑤磨轮快速调节阀阀体材质⑥磨轮快速调节阀额定流量系数⑦磨轮快速调节阀工作介质⑧磨轮快速调节阀介质温度⑨磨轮快速调节阀是否带附件以便为您正确选型。
    二、若已经由设计单位选定凯斯特阀门磨轮快速调节阀型号,请按磨轮快速调节阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
