H63Y H83Y高压角式止回阀

- 产品型号:
- H63Y H83Y
- 产品口径:
- 25-200mm
- 产品压力:
- 16.0-35.0Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、H63Y H83Y高压角式止回阀详细资料：

产品名称：高压角式止回阀高压卡箍角式止回阀

产品型号：H63Y H83Y

产品简介：H63Y H83Y高压角式止回阀当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。

主要用途：

高压角式止回阀分为H63Y高压焊接角式止回阀、H83Y高压卡箍角式止回阀。用于压力450kg，口径小于200的管路系统。阀瓣、阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。高温耐压部件采用优质耐热合金钢制造，安全可靠，性能稳定，使用寿命长。广泛使用于各种化工、冶金、钢铁等行业的高压管路上。

产品特点：

1、可水平安装或垂直安装，重量轻，不必为阀门设置支座。

2、流道通畅、流体阻力小，阀瓣在很小的压差下就能完全打开。

3、阀瓣与阀座密封面采用钴基硬质合金等离子喷焊而成，硬度高，抗冲蚀，经久耐用。

4、阀门为整体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高。

5、结构长度很短、体积小、重量轻，为阀门的安装、搬运、存放用管道的布置带来很大的便利，并能大量节约材料、降低造价。

二、高压止回阀应用规范：

公称压力（MPa）	16.0	20.0	25.0	35.0
壳体试验压力（MPa）	24.0	30.0	37.5	52.5
密封试验压力（MPa）	17.6	22.0	27.5	38.5
适用介质	水、油品蒸汽等非腐蚀性介质
适用温度	-29℃-120℃

三、高压止回阀主要零件材料

零件名称	材料	标准
阀体1、阀体2	碳素钢锻件	A105 GB12228
支架	优质碳素钢	WCB GB12229
阀瓣	铬不锈钢+STL	Cr13 GB1220
O形密封圈	耐油橡胶	I-2 HG4-329

H63Y高压焊接角式止回阀

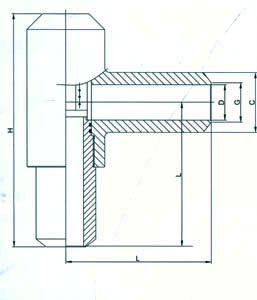

四、H63Y高压焊接角式止回阀外形及连接尺寸：

公称压力（MPa）	公称通径（mm）	尺寸（mm）
公称压力（MPa）	公称通径（mm）	D	G	C	L
16.0 20.0	25	22	27	35	127
	32	28	33	48	140
	40	35	40	64	152
	50	47	52	70	184
	65	57	63	89	210
	80	73	79	108	235
	100	98	104	130	273
	150	146	152	195	352
25.0 35.0	25	22	27	35	127
	32	28	33	48	140
	40	35	40	64	152
	50	47	52	70	184
	65	57	63	89	210
	80	70	76	108	235
	100	92	98	130	273
	150	136	142	195	352

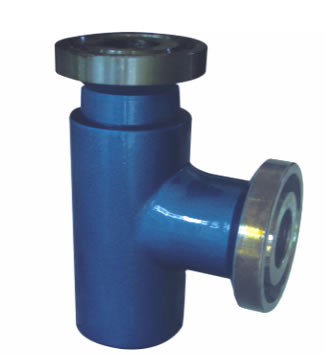

H83Y高压卡箍角式止回阀

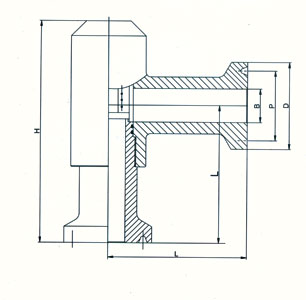

五、H83Y高压卡箍角式止回阀外形连接尺寸：

公称压力（MPa）	公称通径（mm）	尺寸（mm）
公称压力（MPa）	公称通径（mm）	B	P	D	L
16.0 20.0	25	22	50.8	80	127
	32	28	60.32	80	140
	40	35	88.8	100	152
	50	45	88.8	120	184
	65	58	88.8	120	210
	80	72	107.95	170	235
	100	90	123.82	170	273
25.0 35.0	25	22	50.8	80	127
	32	28	60.32	80	140
	40	36	88.8	100	152
	50	45	88.8	120	184
	65	58	88.8	120	210
	80	72	107.95	170	235
	100	90	123.82	170	273

使用保养及注意事项

1、产品出厂前均作了强度试验和密封试验，使用时除两端外的其他连接处均应保持初始状态。

2、本系列产品外壳上有介质流向标志，

3、如因易损件损坏而泄漏，要及时更换易损件。

4、检修过程中，要将阀门内腔清洗干净，组装时注意保护密封胶圈，防止磕坏而造成泄漏。同时在各运动部位加入一定量的润滑脂。

5、阀门储存停用期间，应将阀瓣处于关闭位置，长期存放应置于通风干燥处，定期检查保养。

订货须知：
一、①高压角式止回阀产品名称与型号②高压角式止回阀口径③高压角式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特阀门高压角式止回阀型号，请按高压角式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
