H82Y高压卡箍式止回阀

- 产品型号:
- H82Y
- 产品口径:
- 25-100mm
- 产品压力:
- 16.0-35.0Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、H82Y高压卡箍式止回阀详细资料：

产品名称：高压卡箍式止回阀、高压快装止回阀

产品型号： H82Y

产品简介：H82Y高压卡箍式止回阀该系列阀门是用于介质压力≥45MPa，介质温度≤120℃油田上的水、油、天然气等管线上，以防介质逆流。

工作原理：

高压卡箍式止回阀采用不锈钢材料制成的高硬度阀瓣，相配合的是较高硬度的不锈钢阀座，采用面接触密封，密封性能可靠，经久耐用。目前生产的系列产品广泛用于石油、化工、天然气、冶金、化纤、造纸、城建、等领域。同时还能根据客户的需要提供碳钢、不锈钢、耐热钢及合金钢等不同材质的阀门产品。

产品特点：

1、上、下阀体用螺纹连接。成流线造型，造型美观。

2、阀门阀瓣、阀座密封面堆焊司太立合金，高硬度经久耐用，永不磨损。

3、内部结构弹簧加载直通式，阀门在开启和关闭中无噪音，流体运动方向改变小，压力损失少，减少水锤，经济节能。

4、制造和验收条件按JB450的规定。（严格按标准生产）

5、可直通或立式安装（安装方便）

6、适用于压力为10-40MPa的管道，密封性能可靠，经久耐用。

7、广泛应用于石油、水电、煤矿、化工等行业的理想产品。

设计标准：

阀门制造：GB12235-1994

阀门试验: GB/T13927-1992

二、H82Y高压卡箍式止回阀主要性能规范：

公称压力（MPa）	16.0	20.0	25.0	35.0
壳体试验压力（MPa）	24.0	30.0	37.5	52.5
密封试验压力（MPa）	17.6	22.0	27.5	38.5
适用介质	水、油品等非腐蚀性介质
适用温度	-29℃-120℃

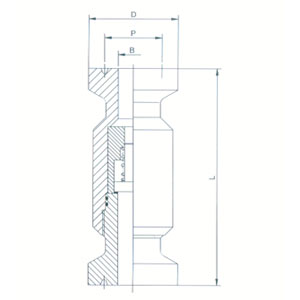

三、H82Y高压卡箍式止回阀主要外形及连接尺寸Main external and connecting dimensions

公称压力（MPa）	公称通径（mm）	尺寸（mm）
公称压力（MPa）	公称通径（mm）	B	P	D	L
16.0 20.0	25	22	50.80	80	210
	32	28	60.32	80	210
	40	35	68.28	100	230
	50	47	88.8	120	279
	65	57	88.8	120	250
	80	73	107.95	170	380
	100	98	123.82	170	430
25.0 35.0	25	22	50.80	80	210
	32	28	60.32	80	210
	40	35	68.28	100	230
	50	47	88.8	120	279
	65	57	88.8	120	250
	80	70	107.95	170	380
	100	92	123.82	170	430

订货须知：
一、①高压卡箍式止回阀产品名称与型号②高压卡箍式止回阀口径③高压卡箍式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特阀门高压卡箍式止回阀型号，请按高压卡箍式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
