H62Y高压自密封对焊止回阀

- 产品型号:
- H62Y
- 产品口径:
- 25-150mm
- 产品压力:
- 16.0-35.0Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[H62Y高压自密封对焊止回阀]的详细资料：

产品名称：高压自密封对焊止回阀高压对焊止回阀

产品型号：H62Y

产品简介：H62Y高压自密封对焊止回阀广泛应用于压力PNl6-45Mpa，温度-20-+450℃的水、石油、天然气管道系统及油田系统。其由阀体、阀瓣、弹簧及中心轴组成。除阀体采用优质碳钢外，其余材质均为优质不锈钢。

工作原理：当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。

产品特点：

1、结构长度很短、体积小、重量轻，为阀门的安装、搬运、存放用管道的布置带来很大的便利，并能大量节约材料、降低造价。

2、阀门为整体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高。

3、可水平安装或垂直安装，重量轻，不必为阀门设置支座。

4、流道通畅、流体阻力小，阀瓣在很小的压差下就能完全打开。

5、阀瓣与阀座密封面采用钴基硬质合金等离子喷焊而成，硬度高，抗冲蚀，经久耐用。

设计标准：

阀门制造：GB12235-1994

阀门试验: GB/T13927-1992

二、高压对焊止回阀主要性能规范：

公称压力（MPa）	16.0	20.0	25.0	35.0
壳体试验压力（MPa）	24.0	30.0	37.5	52.5
密封试验压力（MPa）	17.6	22.0	27.5	38.5
适用介质	水、油品等非腐蚀性介质
适用温度	-29℃-120℃

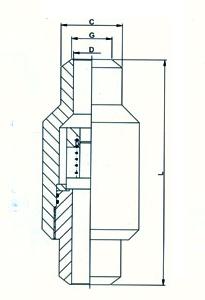

三、高压对焊止回阀外形连接尺寸：

公称压力（MPa）	公称通径（mm）	尺寸（mm）
公称压力（MPa）	公称通径（mm）	D	G	C	L
16.0 20.0	25	22	101.5	50.80	210
	32	28	111	60.32	230
	40	35	124	68.28	260
	50	47	165	95.25	300
	65	57	190.5	107.95	340
	80	72	190.5	123.82	380
	100	92	235	149.22	480
	150	136	317.5	211.12	550
25.0 35.0	25	22	101.5	50.80	210
	32	28	111	60.32	230
	40	35	124	68.28	260
	50	47	165	95.25	300
	65	57	190.5	107.95	340
	80	72	203	123.82	380
	100	92	541.5	149.22	480
	150	136	317.5	211.12	550

订货须知：
一、①高压对焊止回阀产品名称与型号②高压对焊止回阀口径③高压对焊止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特阀门高压对焊止回阀型号，请按高压对焊止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
