油田阀

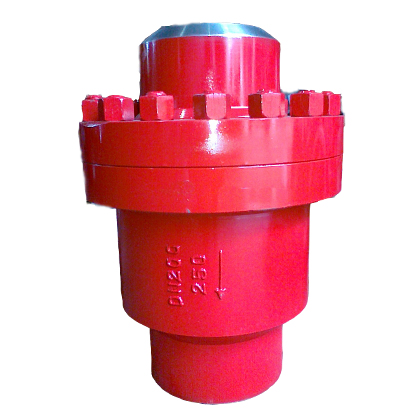

DH61B高压升降式止回阀
    • 产品型号:
    • DH61B
    • 产品口径:
    • 25-150mm
    • 产品压力:
    • 16.0-35.0Mpa
    • 产品材质:
    • 碳钢 不锈钢
产品说明
  • 一、产品[DH61B高压升降式止回阀]的详细资料:
    产品名称:高压升降式止回阀
    产品型号:DH61B-160P,DH61B-250P,DH61B-160
    产品简介:DH61B-160P,DH61B-250P,DH61B-160采用不锈钢材料制成高硬度的球形阀芯,配合较高硬度的不锈钢阀座,采用线接触密封,故密封性能可靠,经久耐用。阀体及主要承压件均经详细的强度校核,使用安全可靠。
    本系列阀门正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀芯而使阀门关闭,阻止介质逆流,起止回作用。
    本阀门由于采用弹簧支撑阀芯,故采用立式安装或卧式安装均可。
    DH61B-200C,DH61B-350C结构特点
    (1)上、下阀体用螺纹连接。成流线造型,造型美观
    (2)阀门阀瓣、阀座密封面堆焊司太立合金,高硬度经久耐用,永不磨损
    (3)内部结构弹簧加载直通式,阀门在开启和关闭中无噪音,流体运动方向改变小,压力损失少,减少水锤,经济节能。(结构优良)
    (4)制造和验收条件按JB450的规定。(严格按标准生产)
    (5)可直通或立式安装(安装方便)
    (6)质保一年,(售后服务有保证)
    适用于压力为10-40MPa的管道。密封性能可靠,经久耐用。是广泛应用于石油、水电、煤矿、化工等行业的理想产品。
    二、高压升降式对焊止回阀设计标准及规范:
    阀门制造:GB12235-1994
    阀门试验: GB/T13927-1992
    公称压力(MPa)
    16.0
    20.0
    25.0
    35.0
    壳体试验压力(MPa)
    24.0
    30.0
    37.5
    52.5
    密封试验压力(MPa)
    17.6
    22.0
    27.5
    38.5
    适用介质
    水、油品等非腐蚀性介质
    适用温度
    -29℃-120℃
    三、BH61B高压升降式对焊止回阀外形连接尺寸:
    公称压力
    PN(MPa)
    公称通径
    DN(mm)
    尺寸(mm)
    L
    D0
    D1
    16
    20
    25
    180
    22
    42
    32
    200
    29
    54
    40
    230
    36
    60
    50
    260
    45
    73
    65
    290
    58
    89
    80
    340
    72
    108
    100
    400
    90
    133
    125
    550
    115
    159
    150
    600
    135
    192
    订货须知:
    一、①高压升降式对焊止回阀产品名称与型号②高压升降式对焊止回阀口径③高压升降式对焊止回阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定凯斯特阀门高压升降式对焊止回阀型号,请按高压升降式对焊止回阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
