HG41A高压微阻止回阀

- 产品型号:
- HG41A
- 产品口径:
- 25-100mm
- 产品压力:
- 16.0-40.0Mpa
- 产品材质:
- 碳钢不锈钢等
联系我们

产品说明

一、产品[HG41A高压微阻止回阀]的详细资料：

产品名称：高压微阻止回阀

产品型号：HG41A

产品简介：HG41A高压微阻止回阀它采用不锈钢材料制成的球形阀瓣，配以高抗磨软密封阀座，密封性能可靠，经久耐用。高压微阻止回阀又称逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

高压微阻止回阀用途:

微阻止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500；公称通径DN15~1200mm、NPS1/2~48；工作温度－196~540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

二、高压微阻止回阀主要材质:

碳钢、低温钢、双相钢（F51/F53）、钛合金、铝青铜、因科镍尔（INCONEL625）、SS304、SS304L、SS316、SS316L；铬钼钢、蒙乃尔（400/500）、20#合金，哈氏合金等金属材料

三、高压微阻止回阀标准与规范:

1、设计与制造：API594、API6D、JB/T8937

2、结构长度：API594、API6D、DIN3202、JB/T8937

3、压力一温度等级：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74

4、试验与检验：API598、JB/T9092

5、配管法兰：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47

技术参数		压力等级（MPa）
技术参数		16.0	20.0	25.0	32.0	35.0	40.0
公称压力（MPa）		16.0	20.0	25.0	32.0	35.0	40.0
试验压力（MPa）	强度	24.0	30.0	37.5	48	52.5	60
试验压力（MPa）	密封	17.6	22	27.5	35.2	38.5	44
适用介质		水、油品、天然气等
工作温度		-29～120℃

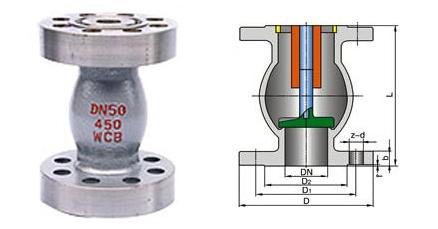

四、高压微阻止回阀主要外形及连接尺寸：

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)
公称压力 PN(MPa)	公称通径 DN(mm)	L	L 1	D0	D1
16 20	25	220	330	23	150
	32	240	350	29	160
	40	260	390	36	180
	50	280	430	45	215
	65	340	510	58	245
	80	430	620	72	245
	100	480	690	90	295
25 35 40	25	240	350	23	150
	32	260	370	29	160
	40	290	420	36	180
	50	300	450	45	215
	65	350	520	58	245
	80	450	640	72	270
	100	500	710	90	310

五、高压微阻止回阀安装使用：

1 高压微阻止回阀垂直安装在水平管道上，使用是一般处于全开状态。

2 安装前应先进行以下工作

A卸掉阀门通道两端的闷盖和泡沫板，清洁内腔，去除油垢；

B剥去阀瓣表面上的油纸，去除阀瓣面上的油垢；

3 安装时介质的流向必须限制。

4 通过管路的介质不应带有硬质颗粒，以免损伤密封面

5 高压微阻止回阀出厂前以逐台进行检验和试验合格，安装单位可直接压力试验或安装使。

订货须知：
一、①高压微阻止回阀产品名称与型号②高压微阻止回阀口径③高压微阻止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特阀门高压微阻止回阀型号，请按高压微阻止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
