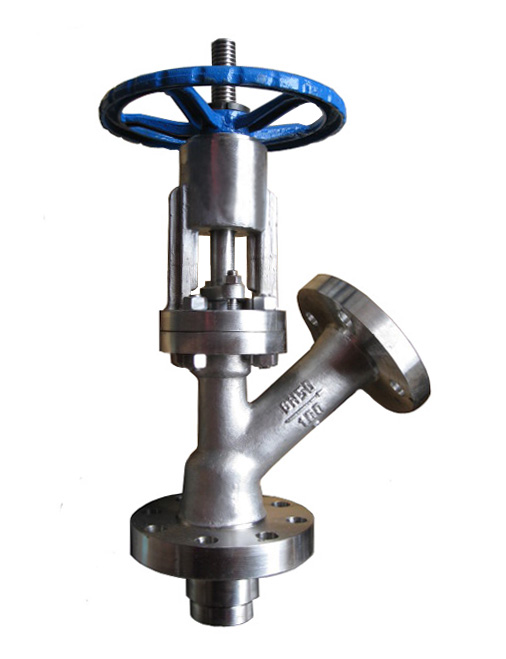

Fg45Y管接放料阀

- 产品型号:
- Fg45Y
- 产品口径:
- 50-350mm
- 产品压力:
- 0.5-4.0MPa
- 产品材质:
- WCB 不锈钢
联系我们

产品说明

一、产品[Fg45Y管接放料阀]的详细资料：

产品型号：Fg45Y

产品名称：管接放料阀

压力范围：0.5～4.0mpa

通径范围：50～350㎜

Fg45Y管接放料阀就是由上展式放料阀改良成的，只是阀的密封结构又有所改动。此阀这一点点的改良足够改变阀的外形及结构原理。主要用于反应釜底部起到排料作用。其工作原理跟截止阀差不多，但是密封要求高于截止阀。本阀采取短行程阀瓣的设计。关闭件沿着阀座的中心线移动，与排放介质为同一中心线上。阀体为喇叭形结构便于釜底排料，如此外观让人觉得简单、美观。此阀在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。可根据阀体材质的不同本阀耐温度有所不同，通常温度为450度。驱动部分可用手动、齿轮或电动，一般通常采用手动。操作方便，开启自由，运动灵活可靠。
二、结构特点及工作原理

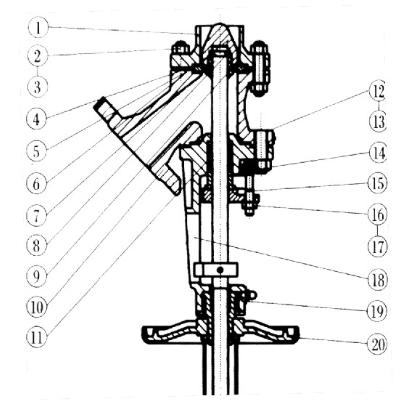

　　Fg45Y管接放料阀主要由阀体、轴承、阀柱、阀杆、填料压盖、手轮等零件组成。阀体采用WCB或不锈钢铸造而成，阀体进出口成45度角，正体为“Y”形。阀体进口采用法兰连接，阀出口法兰大小一样，其进口法兰内部凸出圆管形于阀体为一体，管内口边缘焊STL（硬度与耐磨性好）与陀形阀瓣斜面密封。阀瓣陀形结构有利于打开阀。斜面密封是把密封面做成锥形，使接触面变窄，这种密封在一定的密封力作用下，其密封比压大大增加，更容易实现密封，与平面密封结构相比较，所施加的密封力较小。由于密封面狭窄，关闭时不易使阀瓣正确地压向阀座面，为了提高密封性能，必须对阀瓣进行导向。阀瓣在阀体中导向时，阀瓣受到流体的侧向推力由阀体承受，而不是由阀杆来承受，这就进一步增强了密封性能和填料密封的可靠性。阀杆T形尾部用并帽与阀瓣固定，中部与阀体内填料(聚四氟乙烯)相吻合，起到密封作用。阀杆梯形螺纹置于阀体之外，位于阀杆上部，通过旋转阀杆螺母，使阀杆带动阀瓣同步上升与下降来实现阀门的启闭，因此容易识别阀门的启闭状态，避免误操作。由于阀杆螺母在支架臂背上内置轴承，有利于润滑，同时启闭状态直观明显，因而应用广泛。阀杆采用圆形手轮连接，然后用螺母压紧，这样旋转手轮就可以开启或关闭阀门。支架底座为圆形，与普通截止一样，用外六角螺丝固定支架与阀体。此阀主要区别与上下展放料的特点之处就是进口法兰面凸出圆管形是于灌内底部平，因此可以解决灌底部堵料或排放不干净现象。如此结构设计结构合理，操作原理与普通阀有所不一样，其阀瓣打开方式与上展一样。Fg45Y管接放料阀良好的耐磨性及密封性是别的阀不可取代的，专为灌底部不平或堵料特点介质设计出此阀结构，为满足客户需求。此阀设计简单、结构合理、外形美观、操作方便，实际实用性强。
三、工作原理
　　Fg45Y管接放料阀也属于密封形式为强制密封，在阀门关闭时必须向阀瓣施加足够的力，达到密封必须比压以上，才能实现密封。由于密封力和介质压力是在同一轴线上，当介质由阀瓣下部进入(低进高出)时，由于介质压力与密封力方向相反，阀门关闭力矩远远大于开启力矩，阀杆承受的最大应力为压应力，所以必须具有足够的强度和刚性。
　　开启时，阀瓣的开启高度达到阀门公称尺寸的25%~30%时，流量即已大到最大，即表明阀门已达到全开位置，所以Fg45Y管接放料阀的全开位置应该按阀瓣的行程来确定。因此本阀的密封原理都是一样的。当顺时钟转动手轮，由铜螺母带动阀杆是阀瓣向阀口回缩，阀瓣密封斜面与阀体管接面慢慢地靠近，直到完全吻全，此时阀关闭；开启时只需逆时针转动手轮，是阀瓣斜面慢慢地脱离阀体管内口边缘，直到打阀口径的1/3mm。阀杆梯形螺纹下降到填料压盖处平，此阀才算完全开启。

四、主要技术规范:

1. 设计制造按：ASMEB16.34(Class150为缩径设计)

2. 结构长度按：ASMEB16.10

3. 检验标准：API598

4. 法兰尺寸按：GB/T9113

五、主要外型连接尺寸：

规格		驱动方式	F	F1	D	D1	D2	B	Z-Ø	E	D0	H	S	ØU	驱动装置
DN(mm)	NPS(in)	驱动方式	F	F1	D	D1	D2	B	Z-Ø	E	D0	H	S	ØU	驱动装置
Main esternal and connection dimension Class 150(PN2.0MPa)
50	2m	手动	120	162	150	120.5	92	16	4-20	2	250	450	60	63.5	-
80	3m	手动	150	200	190	152.5	127	19.5	4-20	2	250	520	80	89	-
100	4m	手动	170	235	230	190.5	157	24	8-20	2	250	632	80	114	-
125	5m	手动	200	275	255	216	186	24	8-22	2	320	750	100	140	-
150	6m	手动	225	295	280	241.5	216	25.5	8-22	2	360	925	120	159	-
200	8m	齿动	290	350	345	298.5	270	29	8-22	2	450	1145	170	219	BA-1
250	10m	齿动	355	390	405	362	324	30.5	12-26	2	500	1320	200	273	BA-1
300	12m	齿动	420	450	485	432	381	32	12-26	2	550	1450	230	325	BA-1
350	14m	齿动	480	515	535	476	413	35	12-30	2	600	1600	260	356	BA-1

六、主要外型连接尺寸：

规格		驱动方式	F	F1	D	D1	D2	D3	B	Z-Ø	E	D0	H	S	ØU	驱动装置
DN(mm)	NPS(in)	驱动方式	F	F1	D	D1	D2	D3	B	Z-Ø	E	D0	H	S	ØU	驱动装置
Main esternal and connection dimension Class 300(PN5.0MPa)
50	2m	手动	120	162	165	127	108	82.55	22.5	8-20	8	305	465	60	63.5	-
80	3m	手动	150	200	210	168.5	146	123.82	29	8-22	8	400	580	80	89	-
100	4m	手动	170	235	255	200	175	149.22	32	8-22	8	500	690	80	114	-
125	5m	手动	200	275	280	235	210	180.98	35	8-22	8	500	860	100	140	-
150	6m	齿动	225	295	320	270	241	211.12	37	12-22	8	550	1100	120	159	BA-2
200	8m	齿动	290	350	380	330	302	269.88	41.5	12-26	8	600	1240	220	219	BA-2
250	10m	齿动	355	390	445	387.5	356	323.85	48	16-30	8	700	1350	275	273	BA-2

订货须知：
一、①Fg45Y管接放料阀产品名称与型号②Fg45Y管接放料阀口径③Fg45Y管接放料阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特的Fg45Y管接放料阀型号，请按Fg45Y管接放料阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
