ALX43H金属硬密封提升式旋塞阀

- 产品型号:
- ALX43H
- 产品型号:
- ALX43H
- 产品口径:
- 40-350mm
- 产品口径:
- 40-350mm
- 产品压力:
- 150-900LB
- 产品压力:
- 150-900LB
- 产品材质:
- WCB 304 316 316L
- 产品材质:
- WCB 304 316 316L
联系我们

产品说明

一、产品[金属硬密封提升式旋塞阀]的详细资料：

产品型号：ALX43F ALX43H ALX43W

产品名称：金属硬密封提升式旋塞阀

压力范围：150-900LB

通径范围：40～350㎜

金属硬密封提升式旋塞阀是近年来发展比较快的新型旋塞阀，它采用了先提升后启闭的阀门操作方式，大大减少了旋塞阀的启闭力矩，而且不同于传统旋塞阀采用矩形缩径通道，该阀门通常采用圆形通道，使旋塞阀的流体阻力大大减少，金属硬密封提升式旋塞阀兼有球阀与闸阀的有点，能用于高温、高压工况，大大扩展了旋塞阀的使用范围。

产品特点：
1、金属硬密封提升式旋塞阀启闭时先提升旋塞，使旋塞与阀座密封面相脱离，然后 90°旋转旋塞，使阀门开启或关闭。由于阀门在启闭过程中旋塞与阀座相脱离，故阀门的启闭非常轻松，而且密封面在开启或关闭过程中不易擦伤，阀门使用寿命长。
2、金属硬密封提升式旋塞阀无论处在开启状态或关闭状态，密封面均受到保护，不受介质冲刷，密封紧密可靠。
3、普通旋塞阀采用矩形流道，且流道面积缩减，有较大的流体阻力损失，而金属硬密封提升式旋塞阀采用与管道截面积相同的圆形通道，流体阻力最小。
4、金属硬密封提升式旋塞阀结构紧凑，体积小，与闸阀相比，阀门的高度尺寸大大减小，与截止阀相比，流体阻力大大减小。
5、与普通旋塞阀相比，金属硬密封提升式旋塞阀适用的压力及温度范围更大。
6、金属硬密封提升式旋塞阀两侧阀座密封面均可密封，阀门的安装与使用不受介质流向的限制。
7、金属硬密封提升式旋塞阀关闭时，可通过手轮和阀杆对阀座密封面加压，通过加大密封比压，可使旋塞阀具有更好的密封性能。
8、阀座密封面凸起，便于密封面清洗，密封面上不易积存结晶介质或固体颗粒。

二、主要性能参数:

金属硬密封提升式旋塞阀主要性能参数
设计与制造	结构长度	配管法兰	压力-温度等级	试验与检验	适用温度	适用介质
API 599、 API 6D、 Q/ZCD01-2000	ANSI B16.10、 GB/T15188.1、 Q/ZCD 01-2000	JB/T74~90、 GB/T9112~9124、 HG 20592~20635、 ANSI B16.5、 SH3406	JB/T74、 GB/T9124、 HG 20604~20625、 ANSI B16.34、 SH 3406	API598、 JB/T9092	425℃	水、蒸汽、油品等

三、主要零部件材料：

金属硬密封提升式旋塞阀零部件材料
阀体	WCB	CF8	CF3	CF8M	CF3M
旋塞	CF8	CF8	CF3	CF8M	CF3M
阀杆及内件	2Cr13	0Cr18Ni9 (304)	00Cr19Ni10 (304L)	0Cr17Ni12Mo2 (316)	00Cr17Ni14Mo2 (316L)
填料	柔性石墨

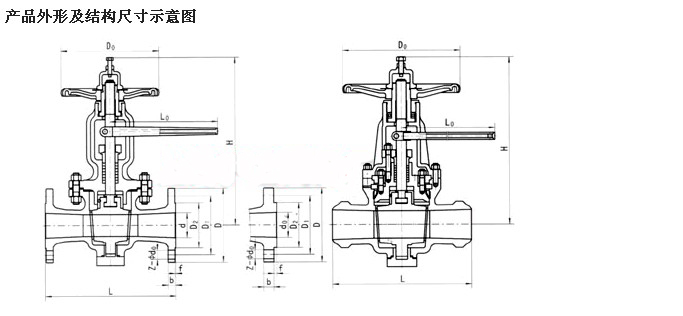

四、150LB产品主要外形结构尺寸：

Class150（PN20）金属硬密封提升式旋塞阀主要外形及结构尺寸（mm）
DN	NPS	L			d	D	D₁	D₂	b	z×Φd	f	L₀	H	D₀	重量/kg
(mm)	(in)	RF	RJ	堆焊	d	D	D₁	D₂	b	z×Φd	f	L₀	H	D₀	重量/kg
40	11/2	222	235	222	38	127	98.5	73	14.5	4×Φ15	1.6	200	210	200	10
50	2	267	280	267	50	152	120.5	92	16	4×Φ19	1.6	250	260	200	13
65	21/2	298	311	305	64	178	139.5	105	17.5	4×Φ19	1.6	250	300	200	17
80	3	343	356	330	76	190	152.5	127	19.5	4×Φ19	1.6	300	330	250	23
100	4	432	445	356	100	229	190.5	157	24	8×Φ19	1.6	300	350	300	33
125	5	508	521	381	125	254	216	186	24	8×Φ22	1.6	330	370	300	62
150	6	533	546	394	150	279	241.5	216	25.5	8×Φ22	1.6	330	440	350	95
200	8	635	648	457	201	343	298.5	270	29	8×Φ22	1.6	350	550	350	160
250	10	787	800	533	252	406	362	324	30.5	12×Φ25	1.6	400	650	400	278
300	12	914	927	610	303	483	432	381	32	12×Φ25	1.6	450	750	400	430
350	14	978	991	686	337	533	476	413	35	12×Φ29	1.6	500	800	450	620

五、300LB产品主要外形结构尺寸：

Class300（PN50）金属硬密封提升式旋塞阀主要外形及结构尺寸（mm）
DN	NPS	L			d	D	D₁	D₂	b	z×Φd	f	L₀	H	D₀	重量/kg
(mm)	(in)	RF	RJ	堆焊	d	D	D₁	D₂	b	z×Φd	f	L₀	H	D₀	重量/kg
40	11/2	241	254	241	38	156	114.5	73	21	4×Φ22	1.6	250	210	250	14
50	2	293	299	267	50	165	127.0	92	22.5	8×Φ19	1.6	300	260	250	20
65	21/2	330	346	305	64	190	149.0	105	25.5	8×Φ22	1.6	350	300	300	25
80	3	387	403	330	76	210	168.5	127	29	8×Φ22	1.6	350	330	300	35
100	4	457	473	356	100	254	200	157	32	8×Φ22	1.6	350	350	350	52
125	5	508	524	381	125	279	235	186	35	8×Φ22	1.6	350	370	350	85
150	6	559	575	457	150	318	270	216	37	12×Φ22	1.6	400	440	400	130
200	8	686	702	521	201	381	330	270	41.5	12×Φ25	1.6	450	550	450	210
250	10	826	842	559	252	445	387.5	324	48	16×Φ29	1.6	500	650	500	340
300	12	965	981	635	303	521	451	381	51	16×Φ32	1.6	550	750	550	510
350	14	991	1007	762	337	584	514.5	413	54	20×Φ32	1.6	600	800	600	750

六、600LB产品主要外形结构尺寸：

Class600（PN110）金属硬密封提升式旋塞阀主要外形及结构尺寸（mm）
DN	NPS	L			d	D	D₁	D₂	b	z×Φd	f	L₀	H	D₀	重量/kg
(mm)	(in)	RF	RJ	堆焊	d	D	D₁	D₂	b	z×Φd	f	L₀	H	D₀	重量/kg
40	11/2	318	318	241	38	156	114.5	73	22.5	4×Φ22	6.4	250	230	250	20
50	2	330	333	292	50	165	127	92	25.5	8×Φ19	6.4	300	280	250	28
65	21/2	381	384	330	64	190	149	105	29	8×Φ22	6.4	350	320	300	35
80	3	444	447	356	76	210	168.5	127	32	8×Φ22	6.4	350	350	300	45
100	4	508	511	432	100	273	216	157	38.5	8×Φ25	6.4	400	380	350	68
125	5	559	562	508	125	330	266.5	186	44.5	8×Φ29	6.4	400	400	400	100
150	6	660	663	559	150	356	292	216	48	12×Φ29	6.4	450	470	450	155
200	8	794	797	660	201	419	349	270	55.5	12×Φ32	6.4	500	580	500	255
250	10	940	943	787	252	508	432	324	63.5	16×Φ35	6.4	550	680	550	390
300	12	1067	1070	838	303	559	489	381	67	20×Φ35	6.4	600	780	600	570

七、900LB产品主要外形结构尺寸：

Class900（PN150）金属硬密封提升式旋塞阀主要外形及结构尺寸（mm）
DN	NPS	L			d	D	D₁	D₂	b	z×Φd	f	L₀	H	D₀	重量/kg
(mm)	(in)	RF	RJ	堆焊	d	D	D₁	D₂	b	z×Φd	f	L₀	H	D₀	重量/kg
40	11/2	356	356	305	38	178	124	73	32	4×Φ29	6.4	300	250	300	28
50	2	381	384	368	50	246	165	92	38.5	8×Φ26	6.4	350	300	300	39
65	21/2	432	435	419	64	244	190.5	105	41.5	8×Φ29	6.4	400	340	300	49
80	3	470	473	381	76	241	190.5	127	38.5	8×Φ26	6.4	450	370	350	63
100	4	559	562	457	100	292	235	157	44.5	8×Φ32	6.4	450	400	400	95
125	5	610	613	559	125	349	279.5	186	51	8×Φ35	6.4	500	430	450	140
150	6	737	740	610	150	381	317.5	216	56	12×Φ32	6.4	550	500	500	215
200	8	813	816	737	201	470	393.5	270	63.5	12×Φ39	6.4	600	520	550	350
250	10	965	968	838	252	545	470	324	70	16×Φ39	6.4	700	620	600	540
300	12	1118	1121	965	303	610	533.5	381	79.5	20×Φ39	6.4	700	820	650	790

注：①RF 表示突面法兰；RJ 表示环连接面法兰。②法兰尺寸按 ANSI B16.5 标准。根据用户要求，法兰尺寸也可按 GB/T 9112~9124、HG 20592~20635 和 SH3406 设计制造。③Class150(PN20)~Class300(PN50) 旋塞阀中法兰一般采用螺栓螺母连接结构；Class600(PN110)~900(PN150) 旋塞阀中法兰一般采用压力自紧密封结构。

订货须知：
一、①金属硬密封提升式旋塞阀产品名称与型号②金属硬密封提升式旋塞阀口径③金属硬密封提升式旋塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特的金属硬密封提升式旋塞阀型号，请按金属硬密封提升式旋塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
