ZDF多功能电磁阀

- 产品型号:
- ZDF
- 产品口径:
- 15-250mm
- 产品压力:
- 0.4-1.6Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[ZDF多功能电磁阀]的详细资料：

产品型号：ZDF

产品名称：多功能电磁阀

产品特点：凯斯特牌产品特点中外结合欧洲工艺锥式活塞经久耐用高温流体动作灵敏多种场合应用广泛多功能电磁阀,电磁阀,通径电磁阀。

1、多功能电磁阀结构原理：
ZDF型多功能电磁阀巧妙地将先导电磁阀、手动阀和节流阀组合于一体；先导阀接受电信号开关后带动主阀动作。调节螺钉A、B可调节介质粘度适用范围和主阀开关时间，并可在主阀磨损后进行补偿。导阀需维修时只要旋紧调节螺钉B和隔离螺钉C，即可拆下，并可用手动螺杆操作。该螺杆还可用来预置电磁阀自动控制时的最大或最小流量。

2、特殊品种： ZDF-N多功能单向电磁阀当阀后压力高于阀前时, 能阻止介质倒流。 BZDF-多功能防爆电磁阀防爆类型：ExdI/ⅡBT3/T4 ZDF-K多功能常开电磁阀平常开启，通电后关闭。 ZDF-X多功能信号电磁阀主阀开启关闭信号外输。

3、多功能电磁阀特点：
1.革除旁路隔离安装管路兼具手动功能，省去三只手动阀，可以在线维修，大大降低成本。介质粘度适用范围可调节。可实现气、水、油通用，方便采购、贮存、安装和维护。
2、阀门开启关闭时间可调满足各种不同要求，有效防止水锤破坏。阀门开度可以调节最大和最小开度可预置，提高自动控制精度。主阀磨损可以补偿延长阀门使用寿命，经受十五年长期考验。

二、ZDF多功能电磁阀技术参数:

项目	说明
工作介质	空气、煤气、蒸汽、水、氟里昂及粘度≤50cSt的油或其他液体
介质温度℃	ZDFc：-10～50 ZDFd：-40～60 ZDFz：0～150 ZDFk：-10～205
公称压力MPa	1.6
工作压差MPa	0.04～1.6
电源电压V	AC220其余规格可作特殊订货
公称通径mm	15	20	25	32	40	50	65	80	100	150	200	250
额定流量系数Kv	2.8	5	8.5	12	18	28	40	64	99	250	420	660
泄漏量ml/min	0.9	1.5	1.5	3	3	4.5	6.0	9.0	17	27	45	74
功率VA	11						20			44

三、ZDF型多功能电磁阀外形连接尺寸法兰连接

DN	15	20	25	32	40	50	65	80	100	150	200	250
D	95	105	115	135	145	160	180	195	220	280	335	405
D1	65	75	85	100	110	125	145	160	180	240	295	355
n-d	4 -φ12	4 -φ14	4 -φ14	4 -φ18	4 -φ18	4 -φ18	4 -φ18	8 -φ18	8 -φ18	8 -φ23	12 -φ23	12 -φ25
L	90	115	125	140	165	190	265	310	350	450	600	800
W	133	133	136	150	195	202	253	305	356	295	390	525
H	82	83	85	90	102	105	162	181	209	393	443	450

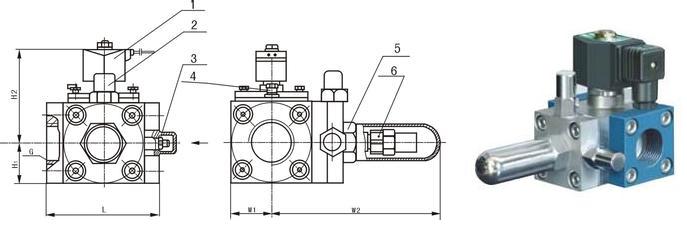

四、螺纹连接

DN	连接		H1	H2		L	W1	W2
DN	形式	尺寸	H1	普通型	防爆型	L	W1	W2
15	内螺纹	G1/2	23	82	147	76	23	133
20		G3/4	23	82	147	76	23	133
25		G1	28	85	152	92	28	136
32		G11/4	34	90	157	107	34	150
40		G11/2	43	102	168	148	43	195
50		G2	46	105	173	160	46	202

订货须知：
一、①ZDF多功能电磁阀产品名称与型号②ZDF多功能电磁阀口径③ZDF多功能电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的ZDF多功能电磁阀型号，请按ZDF多功能电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
