ZDSJP(M)电子式电动单座（套筒）调节阀

- 产品型号:
- ZDSJP(M)
- 产品口径:
- 20-200mm
- 产品压力:
- 1.0-6.4Mpa
- 产品材质:
- 铸钢不锈钢
联系我们

产品说明

一、产品[电子式电动单座（套筒）调节阀]的详细资料：

产品型号：ZDSJP(M)

产品名称：精小型电子式电动单座（套筒）调节阀

产品特点：凯斯特牌ZDSJP(M)型电子式精小型电动单座（套筒）调节阀，由低流阻直通单座阀，或低流阻套筒阀配用德国进口PS或3810系列执行机构等组成。电动执行机构内有伺服放大器，无需另配伺服放大器，有输入控制信号（4—20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。该阀具有体积小，重量轻、连线简单、流量大、调节精度高等特点，广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。精小型电子式电动单座调节阀,精小型调节阀,电子式电动单座调节阀。

二、阀体：

形式：直通倒S铸造阀
公称通径：DN20－200mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：JB78－59 JB/T79.2－94凹式
材料：HT200 ZG230—450 ZG1Gr18Ni9Ti
ZG0Cr18Ni12M02Ti

三、上阀盖：

常温型：-20℃－+200℃
散热型：-40℃―+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯，柔性石墨，不锈钢波纹管

四、阀内组织：

阀芯形式：上导向单座柱塞式阀芯，
或上导向单座套筒柱塞式阀芯
流量特性：等百分比特性，
直线特性和快开特性
材料：1Cr18Ni9Ti OCr18Ni12Mo2Ti

五、执行机构：

类型:可选PS、3810、ZAZ（DN100以内）或DKZ（DN100以上）电子式直行程执行机构，防爆型选用3810型，技术参数和性能：请参阅对应的执行机构及阀门定位器说明书。

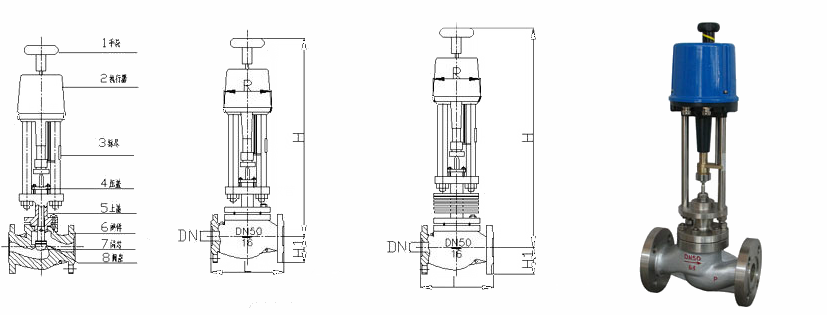

六、凯斯特牌ZDSJP(M)型电子式精小型电动单座（套筒）调节阀外形尺寸及参数：

公称通径DN（mm）	L(mm)			H(mm)		H1(mm)				R(mm)	重量（kg）
公称通径DN（mm）	0.6,1.6(MPa)	4.0(MPa)	6.4(MPa)	常温型	散热型	PN0.6(MPa)	PN1.6(MPa)	PN4.0(MPa)	PN6.4(MPa)	R(mm)	0.6,1.6(MPa)	4.0,6.4(MPa)
G3/4”	120	120	120	643	/	31	31	31		176	9	10
20	181	194	206	699	849	45	52.5	52.5	65	176	11	14
25	184	197	210	711	861	50	57.5	57.5	70	176	13	17
40	222	235	251	728	893	65	75	75	85	176	15	24
50	254	267	286	731	901	70	82.5	82.5	90	176	19	29
65	276	292	311	827	100.7	80	92.5	92.5	102.5	176	32	51
80	298	317	337	839	1024	95	100	100	107.5	176	40	63
100	352	368	394	857	1067	105	110	117.5	125	176	50	84
150	451	473	508	1140	1400	132.5	142.5	150	172.5	225	77	120
200	600	610	650	1160	1420	160	170	187.5	207.5	225	115	159

订货须知：
一、①ZDSJP(M)型电子式精小型电动单座（套筒）调节阀产品名称与型号②ZDSJP(M)型电子式精小型电动单座（套筒）调节阀口径③ZDSJP(M)型电子式精小型电动单座（套筒）调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的ZDSJP(M)型电子式精小型电动单座（套筒）调节阀型号，请按ZDSJP(M)型电子式精小型电动单座（套筒）调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
