ZDSJ型电子式电动角型调节阀

- 产品型号:
- ZDSJ型
- 产品口径:
- 20-300mm
- 产品压力:
- 1.0-6.4Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

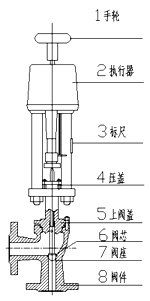

一、产品[电子式电动角型调节阀]的详细资料：

产品型号：ZDSJ型

产品名称：电子式电动角型调节阀

产品特点：凯斯特牌ZDSJ系列电子式直行程电动角型调节阀，配用德国进口PS系列直行程电动执行机构，实现对压力、流量、温度、液位等参数的调节。具有体积小、重量轻、泄漏量少、流路简单、阻力小，使用于高压差、高粘度、含有悬浮物和颗粒状物质液体的调节，可以避免结焦，堵塞，也便于自洁和水清洗，角型阀一般使用于底进侧出的场合，因为这样可使调节有较好的稳定性。电子式电动角型调节阀,电动角型调节阀,电子式调节阀。

二、阀体：

形式：角型单座铸造阀
公称通径：20-300mm
公称形式：PN1.6 4.0 6.4Mpa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

三、上阀盖：

常温型：-20℃－+200℃
散热型：-40℃－+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管

四、阀内组织：

阀芯形式：上导向单座柱塞式阀芯

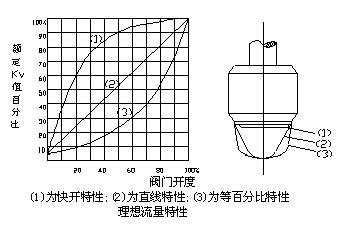

流量特性：等百分比特性，直线特性和快开特性
材料：1Cr18Ni9Ti 0Cr18Ni12M02Ti

五、执行机构：

类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程执行机构。
防爆型选用3810系列技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。

六、凯斯特牌ZDSJ型电动角型调节阀规格参数表：

公称通径DN		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径dn(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv		6.5	10	16	25	40	63	100	160	250	400	630
行程mm		10	16		25		40			60			100	100
允许压差ΔMPa		6.1	3.8	2.3	1.4	1.0	2.3	1.6	1.0	0.8	0.6	0.4
基本误差%		±2.5
回差%		2.5
死区%		1.0
始终点偏差%		±2.5
额定行程偏差%		2.5
允许泄漏量Q		Kv值的0.1%
可调范围		30:1
配电动执行器型号	PSL	PSL201		PSL202		PSL204			PSL208		PSL312		PSL320
	3810L	SA-08		381LSA-30		381LSB-30			381LSB-50		381LSC-65		381LSC-160
公称压力介质温度阀体材料	1.6MPa	常温-20℃～+200℃ 铸铁HT200
	4.0MPa	常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
		中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
	6.4MPa	常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
		中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti

七、主要零件材料及推荐使用温度范围：

阀体材料	公称压力 MPa	介质工作温度℃
		〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈
		120	200	250	300	350	400	425	450	475	500	525	550	575	600
		最大工作压力MPa
铸铁HT200	1.6	1.6	1.5
铸钢ZG25	4.0 6.4		4.0 6.4	3.7 5.9	3.3 5.2	3.0 4.7	2.8 4.1	2.3 3.7	1.8 2.9
铸不锈钢ZG1Cr18Ni9Ti	4.0 6.4					4.0 6.4	3.0 4.4	2.7 4.2	2.4 4.0	2.1 3.8	1.9 3.5	1.7 3.4	1.4 3.2	1.1 2.9	0.8 2.6

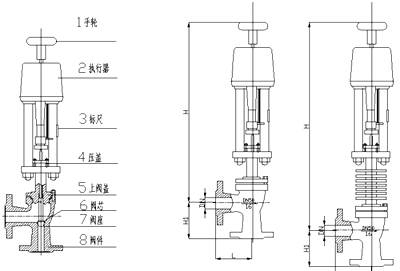

八、安装尺寸和重量：

公称通径DN（mm）	L（mm）	H1mm	H（mm）		Rmm	重量（kg）
公称通径DN（mm）	PN（MPa）1.6	H1mm	常温	中温	Rmm	PN1.6 MPa
20	100	100				15.5
25	115	115	740	870	176	25
32	130	130	785	915	176	27.5
40	130	130	770	900	176	28.5
50	150	150	785	920	176	32.5
65	170	170	915	1080	225	59
80	190	190	975	1140	225	59
100	215	215	1035	1200	225	87
125	250	250	1145	1285	225	133
150	275	275	1200	1340	225	171
200	325	325	1255	1400	225	269

九、型号编制说明：

Z	D	S	JP	16	C	G
自控阀门	执行机构类型	位移特征：	阀门结构形式：	公称压力：	阀体材质：	温度类型：
	D：表示PS系列	S：表示直行程	J：表示角形阀	16：表示1.6MPa	C：表示碳钢	G：表示中温型常温省略
	R：表示3810系列		P：表示单座	40：表示4.0MPa	P：表示不锈钢铸铁省略	G：表示中温型常温省略
	H：表示DKZ系列			64：表示6.4MPa	P：表示不锈钢铸铁省略
	C：表示ZAZ系列

订货须知：
一、①ZDSJ电子式角型调节阀产品名称与型号②ZDSJ电子式角型调节阀口径③ZDSJ电子式角型调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的ZDSJ电子式角型调节阀型号，请按ZDSJ电子式角型调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
