一、产品[电子式电动角型调节阀]的详细资料：
ZDLS/ZDSJ型电动角形高压调节阀,由381系列直行程电动执行机构和低流阻直通单座阀组成。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。
角形高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。
二、主要参数
|
公称通径(mm) |
6 |
10 |
15 |
25 |
|||||||||||||||
|
阀座直径(mm) |
3 |
4 |
6 |
4 |
5 |
7 |
8 |
10 |
6 |
7 |
8 |
10 |
12 |
7 |
8 |
10 |
12 |
16 |
20 |
|
流量系数Kv |
0.04 |
0.1 |
|
0.1 |
0.4 |
|
|
|
0.4 |
|
|
|
|
1 |
1.6 |
2.5 |
4 |
6.3 |
8 |
|
|
0.16 |
0.4 |
0.16 |
|
1 |
1.6 |
2.5 |
0.63 |
1 |
1.6 |
2.5 |
4 |
|
|
|
|
|
|
|
|
0.063 |
0.25 |
|
0.25 |
0.63 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
公称通径(mm) |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||||||
|
阀座直径(mm) |
16 |
20 |
30 |
20 |
38 |
30 |
50 |
38 |
65 |
50 |
80 |
65 |
100 |
65 |
125 |
100 |
150 |
125 |
200 |
|
流量系数 |
6.3 |
8 |
16 |
8 |
25 |
16 |
40 |
25 |
63 |
40 |
100 |
63 |
160 |
100 |
250 |
160 |
400 |
250 |
600 |
|
可调范围 |
Kv值<18时 R=20：1；Kv值>18时 R=30：1 |
||||||||||||||||||
|
公称压力 |
1.6、4.0、6.4、10、16、22、32MPa |
||||||||||||||||||
|
阀芯形式 |
套筒导向单座柱塞型阀芯 |
||||||||||||||||||
|
流量特性 |
直线 |
||||||||||||||||||
|
作用形式 |
电开式、电关式 |
||||||||||||||||||
|
工作温度 |
普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃ |
||||||||||||||||||
|
法兰标准 |
符合JB/T2769-92标准、可按ANSI、JIS、DIN 等订货生产 |
||||||||||||||||||
|
控制信号 |
4～20mA.DC; 1～5V.DC; 0～10V.DC (与所配执行机构有关) |
||||||||||||||||||
|
电 源 |
S220V.AC, 50HZ; 380V.AC ,50HZ (与所配执行机构有关) |
||||||||||||||||||
三、电动角型调节阀
|
公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|||||
|
阀座直径(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系数Kv |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
可调范围 |
30：1 |
|||||||||||||||
|
公称压力 |
标准产品1.6、4.0、6.4MPa； |
|||||||||||||||
|
阀芯形式 |
单座柱塞型阀芯 |
|||||||||||||||
|

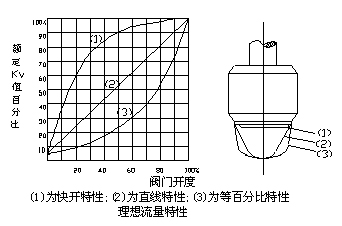

流量特性 |
直线、等百分比 |
|||||||||||||||
|
工作温度 |
普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃ |
|||||||||||||||
|
法兰标准 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等订货生产 |
|||||||||||||||
注：工作温度、公称压力、公称通径超出列表范围的产品可与本公商洽解决。
四、主要技术性能指标
泄漏率： IV 级， 小于额定流量的10-4
回 差： 配3610L 执行机构为2.0%； 配PSL执行机构为 1.0%
基本误差： 配3610L执行机构为±2.5%； 配PSL执行机构为±1.0%
注：测试使用的填料为标准聚四氟乙烯填料。
主要零部件材料
阀体材质： ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蚀合金等
芯座材质：1Cr18Ni9Ti、316、316L、耐磨蚀合金、F4等
填料材质：聚四氟乙烯、柔性石墨
五、允许压差
|
公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||||||
|
阀座直径(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
执行机构 |
允许压差△P（MPa） |
||||||||||||||||
|
配PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
|
PSL204 |
|
|
|
|
|
4.31 |
2.76 |
1.76 |
1.04 |
0.69 |
0.44 |
|
|
|
|
|
|
|
PSL208 |
|
|
|
|
|
|
|
|
1.86 |
1.23 |
0.78 |
0.50 |
0.35 |
0.20 |
|
|
|
|
PSL320 |
|
|
|
|
|
|
|
|
|
|
|
1.26 |
0.87 |
0.49 |
0.32 |
0.22 |
|
|
配PSL |
361LSA-20 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
|
361LSB-50 |
|
|
|
|
|
4.79 |
3.06 |
1.96 |
1.16 |
0.76 |
0.49 |
|
|
|
|
|
|
|
361LSC-65 |
|
|
|
|
|
|
|
|
1.51 |
0.99 |
0.64 |
0.41 |
0.28 |
|
|
|
|
|
361LSC-99 |
|
|
|
|
|
|
|
|
|
|
|
0.63 |
0.44 |
0.25 |
0.16 |
0.11 |
|
注：（1）实际配置需根据具体工艺参数确定。
（2）如果允许压差不清楚或最大工作压差超出列表范围，请与我们联系，采取适当的方法可解决。

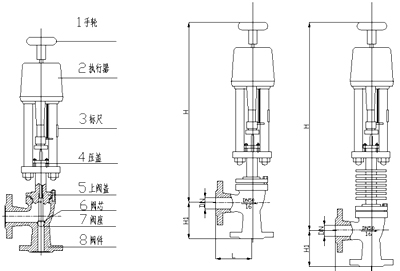

六、外形尺寸及重量
|
公通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
L1(mm) |
98 |
105 |
105 |
120 |
135 |
190 |
225 |
270 |
315 |
367 |
|
||
|
L2(mm) |
PN1.6MPa |
85 |
95 |
115 |
115 |
130 |
145 |
155 |
175 |
200 |
240 |
300 |
|
|
PN4.0MPa |
85 |
95 |
115 |
115 |
130 |
145 |
155 |
175 |
200 |
240 |
300 |
||
|
PN6.4MPa |
100 |
115 |
130 |
130 |
150 |
170 |
190 |
215 |
250 |
275 |
325 |
||
|
配PSL |
H(mm) |
普通型 |
753 |
761 |
789 |
778 |
793 |
819 |
858 |
893 |
921 |
951 |
956 |
|
散热片型 |
883 |
891 |
919 |
908 |
923 |
892 |
1021 |
1056 |
1120 |
1150 |
1156 |
||
|
D(mm) |
176 |
||||||||||||
|
重量(KG) |
13.5 |
22.5 |
25.5 |
|
29.5 |
50 |
60 |
78 |
119 |
157 |
255 |
||
|
配361L |
H(mm) |
普通型 |
516 |
542 |
552 |
|
688 |
744 |
783 |
818 |
976 |
1006 |
1036 |
|
散热片型 |
646 |
654 |
682 |
|
818 |
907 |
946 |
981 |
1175 |
1205 |
1235 |
||
|
D(mm) |
225 |
310 |
|||||||||||
|
重量(KG) |
21 |
30 |
33 |
41 |
45 |
65 |
75 |
93 |
172 |
210 |
308 |
||
订货须知：
一、①ZDLS/ZDSJ型电动角形高压调节阀产品名称与型号②ZDLS/ZDSJ型电动角形高压调节阀口径③ZDLS/ZDSJ型电动角形高压调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的ZDLS/ZDSJ型电动角形高压调节阀型号，请按ZDLS/ZDSJ型电动角形高压调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
