ZAJW型电动空气调节蝶阀

- 产品型号:
- ZAJW型
- 产品口径:
- 50-4000mm
- 产品压力:
- 1.0-6.4Mpa
- 产品材质:
- 铸铁铸钢不锈钢
联系我们

产品说明

一、产品[电动调节蝶阀]的详细资料：

产品型号：ZAJW型

产品名称：电动空气调节蝶阀

产品特点：凯斯特产品由调节蝶阀部件与电动执行机构组装而成，电动执行机构分电子式电动型（DZ型）、电动型（DP型），DZ型直接接收调节仪表或计算机控制信号，DP型需与伺服放大器配套使用，方能实现自动调节功能，蝶阀部件具有流通能力大，压降损失小，开启灵活、结构紧凑等特点，该类产品可广泛应用于冶金、电力、化工等工业部门作流体压力、流量、放散等使用。非密封型电动空气调节蝶阀,电动空气调节蝶阀,非密封型蝶阀。

二、主要技术参数：

阀体
型式：直通铸造蝶形阀、直通焊接蝶形阀
公称通径：DN50~4000 公称压力：PN0.6MPa
连接型式：对夹式、法兰连接、法兰连接凸面阀体、
阀板材质：WCB(SCPH2) CF8(304)、Q235A（SS41）
阀杆材质：2Cr13、304
适用温度：常温型-40℃~250℃
中温型：-40℃~450℃
高温型-40℃~600℃
填料：柔性石墨、石棉盘根、石棉编织填料。

阀内组件
阀芯型式：铸造蝶形板、焊接蝶形板
流量特性：近似等百分比
密封型式：普通型、后座密封、椭圆密封
泄漏量：普通型5‰、后座型4‰、椭圆型3‰
可调比：30：1

三、执行机构：
DP型
型式：DKJ(ZKJ)电动执行机构
电源：220VAC、50HZ
输入信号：正、反转反馈信号：4-20mA
环境温度：-10~+80℃
附件：ZP3101伺服放大器
DZ型
型式：SKJ、Auma全电子式电动执行机构
电源：220VAC（380VAC）、50HZ
输入信号：4-20 mA 反馈信号：4-20 mA
环境温度：-10~+80℃、-25~+80℃
额定转角：90°

KV值1

公称通径	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900
KV值	85	220	340	530	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700	27100

KV值2

公称通径	1000	1200	1400	1600	1800	2000	2200	2400	2600	2800	3000	3200	3400	3600	3800	4000
KV值	34000	49600	66600	87000	111000	136000	165000	197000	223000	260000	299000	330000	376000	405000	420000	445000

四、执行机构标准配置：

公称通径	80~150	200~400	450~700	800~1200	1400~1800	2000~3000	3200~4000
DKJ型	DKJ-210	DKJ-310	DKJ-410	DKJ-510	DKJ-610	DKJ-710	DKJ-810
SKJ型	SKJ-2100	SKJ-3100	SKJ-4100	SKJ-5100	SKJ-6100	SKJ-7100	SKJ-8100
Auma型	AUMA07.5B45/GSM63.3F12			SARO7.5B90/GSM100.3 VZ4.3F16		SAR10.1/B90/GSM125.3 VZ4.3F25	SAR10.1/B45/GS160 GZ14F25

五、概述：

该产品由调节蝶阀部件与电动执行机构组装而成，电动执行机构分电子式电动型（DZ型）、电动型（DP型），DZ型直接接收调节仪表或计算机控制信号，DP型需与伺服放大器配套使用，方能实现自动调节功能，蝶阀部件具有流通能力大，压降损失小，开启灵活、结构紧凑等特点，该类产品可广泛应用于冶金、电力、化工等工业部门作流体压力、流量、放散等使用。

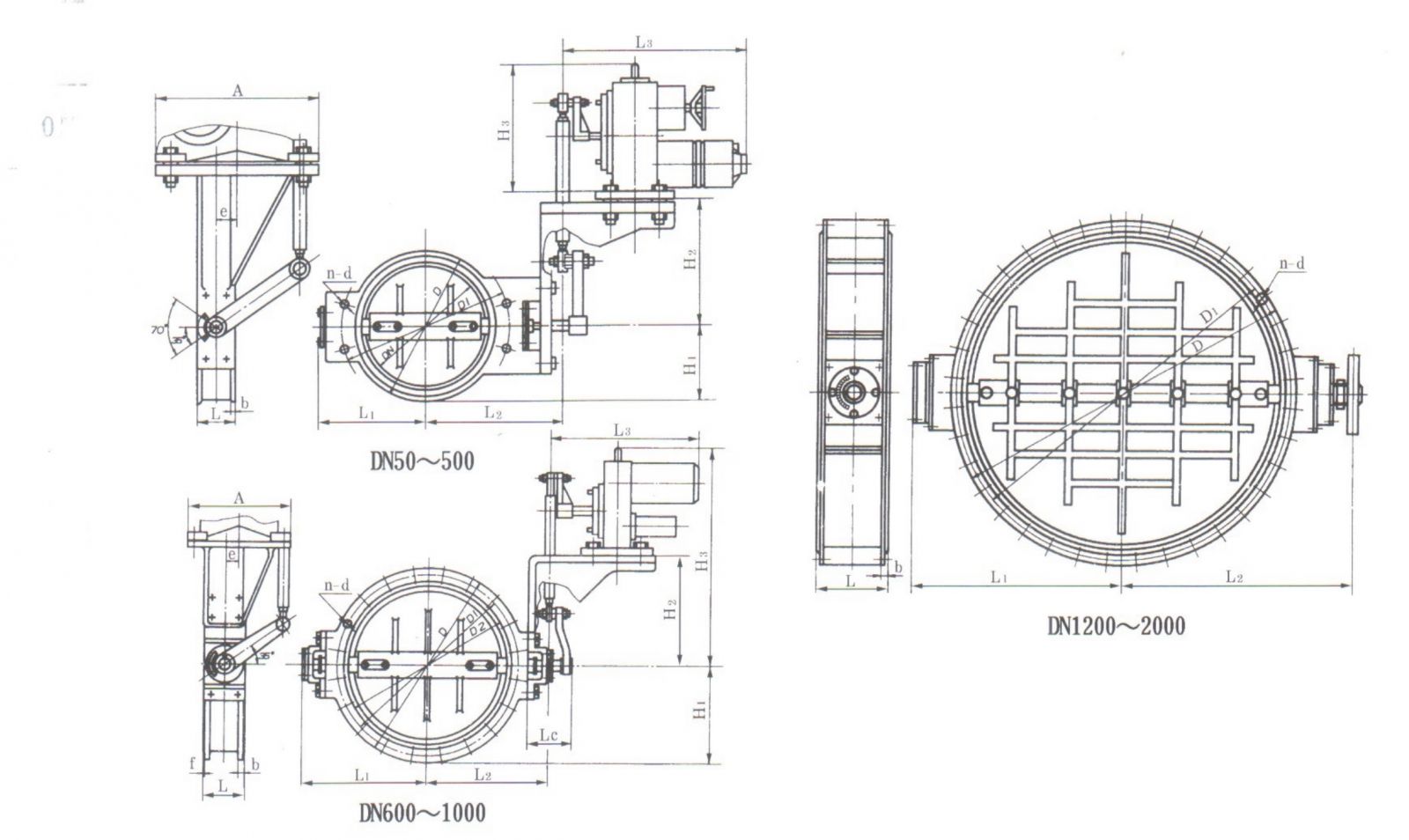

六、凯斯特牌ZAJW型电动调节蝶阀外形尺寸（仅为DKJ、SKJ尺寸)：

DN	B		L	L1	H
DN	对夹	法兰	L	L1	H
50	60	100	495	75	350
80			525	90
100			545	100
125			750	123
150		200	770	138
200	70		830	168	470
250	70		880	193
300	80		1000	230
350	80		1060	255
400	100	300	1140	300
450			1290	320	588
500			1340	350
600	150		1650	550
700	150		1805	600
800	200	400	1950	655	630
900			2100	730
1000			2200	775
1200	250		2290	955
1400			2480	1055	740
1600		500	2360	1125
1800			2930	1235
2000			3150	1340	880
2200	350		3350	1450
2400			3560	1560
2600			3760	1650
2800			3990	1765
3000			4320	1880
3200	450	600	4520	1990	1040
3400			4720	2020
3600			4920	2130
3800			5140	2350
4000			5350	2470

订货须知：
一、①ZAJW型电动调节蝶阀产品名称与型号②ZAJW型电动调节蝶阀口径③ZAJW型电动调节蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的ZAJW型电动调节蝶阀型号，请按ZAJW型电动调节蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
