ZAJD型电动调节碟阀

- 产品型号:
- ZAJD型
- 产品口径:
- 50-400mm
- 产品压力:
- 1.0-2.5Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[电动调节碟阀]的详细资料：

产品型号：ZAJD型

产品名称：电动调节碟阀

产品特点：凯斯特牌ZAJD型电动蝶阀有开关型和智能型二种，蝶阀与DTR执行机构配套，输入控制信号（4~20mADC或1~5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前凯斯特调节阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

二、阀体：

公称通径：50－400mm
公称压力：PN1.0，1.6，2.5MPa
连接形式：法兰式按JB/T78－59 JB79－59对夹式法兰连接
材料：HT200 ZG25I ZG1Cr18Ni9
ZG0Cr17Ni12Mo2 衬四氟
介质温度：常温型：-20oC～+200oC 散热型：-40oC～+450oC

三、阀内组件：

阀芯形式：阀板
流量特性：直线特性或等百分比特性
材料：HT200 ZG25I 1Cr18Ni9Ti衬橡胶衬四氟乙烯

四、执行机构：

类型：可选用PS系列、3810、DTR系列电子式角行程执行机构。
技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。

五、凯斯特牌ZAJD型电动调节碟阀规格参数表：

公称通径DN	50	65	80	100	125	150	200	250	300	350	400
流量系数（Kv）	110	180	232 8	368	656	735	1240	2025	2712	3875	503
动作范围	0－90o
允许压差△P	小于公称压力（1.6MPa）
泄漏量Q	按GB/T4213－92，为Kv值的10-4
环境温度oC	－20～60oC
基本误差	±2.5%
回差	±2.5%
死区	1%
可调范围	250:1 350:1
配用执行机构	DTR—05 10PSQ101381RSA－05			DTR— 20PSQ201381RSC－30			DTR－40PSQ501381RSC－50			DTR－60PSQ701

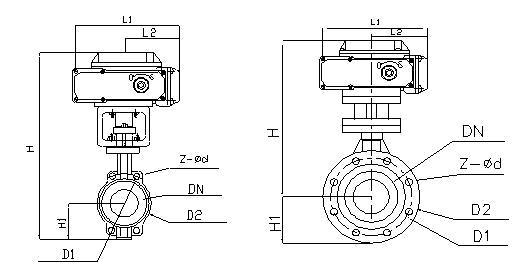

六、凯斯特牌ZAJD971电动对夹式蝶阀尺寸：

公称通径DN	L阀度	H	H1	D2	Z-фd	D1	L1	L2
50	43	452	80/112	120/125	4-18	165	208	120
65	46	475	88/115	136/145	4-18	185	208	120
80	46/49	516	96/120	160	8-18	200	208	120
100	52/56	551	115/140	185	8-18	220	208	120
125	56/64	566	128/170	210	8-18	220	208	120
150	56/70	606	140/180	240	8-22	285	256	156
200	60/71	731	175/210	295	8-22	340	256	156
250	68/76	778	202/240	355	12-22	395/405	256	156
300	78/83	830	242/290	410	12-22	445/460	256	156
350	78/92	996	266/320	470	16-22	505/520	346	156
400	102	1058	298/350	515/525	16-26	565/580	346	156

注：表中数据XX/XX，“H1”为软密封/硬密封；“D1、D2”为压力1.0Mpa/1.6Mpa

七、凯斯特牌ZAJD941电动法兰式蝶阀外形尺寸：

公称通径DN	L阀厚	H	H1	D2	D1	Z-фd	L1	L2
50	108	539	825/112	165	125	4-18	208	120
65	112	554	925/115	185	145	4-18	208	120
80	114	569	100/120	200	160	8-18	208	120
100	127	614	110/138	220	180	8-18	208	120
125	140	649	125/164	250	210	8-18	208	120
150	140	725	1425/175	285	240	8-22	256	156
200	152	835	170/208	340	295	8-22/2-22	256	156
250	165	890	1925/243	395/405	350	12-22/12-26	256	156
300	178	995	2225/283	445/460	400	12-22/12-26	256	156
350	190	1155	2525/310	505/520	460	16-22/16-26	346	156
400	216	1225	2825/340	565/580	515	16-26/16-30	346	156

注：表中数据XX/XX，“H1”列为软密封/硬密封；“D2、Z-?d”列表示压力1.0MPa/1.6MPa

八、型号编制说明：

Z	A	J	D	9	71	F	16	P	G
自控阀门	执行机构类型：	位移特征：	阀门代号：	传动形式：	连接形式：	密封面材料：	公称压力：	阀体材质：	温度类型：
-	D：表示PS系列	J：表示角行程	Q：表示球阀	9：表示电动	41：表示法兰	F：表示四氟乙烯	16：表示1.6MPa	C：表示碳钢	G：表示中温型
-	R：表示3810系列	S：表示直行程	D：表示碟阀	6：表示气动	11：表示丝扣	H：表示金属硬密封	25：表示2.5MPa	P：表示不锈钢	常温省略
-	A：DTR系列	-	V：表示V形球阀	-	71：表示对夹式	-	40：表示4.0MPa	R：表示316	-
-	-	-	-	-	-	-	64：表示6.4MPa	F46：表示阀体衬四氟	-

订货须知：
一、①ZAJD型电动调节碟阀产品名称与型号②ZAJD型电动调节碟阀口径③ZAJD型电动调节碟阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的ZAJD型电动调节碟阀型号，请按ZAJD型电动调节碟阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
