一、产品[气动薄膜双座调节阀]的详细资料：
产品型号：ZJHN
产品名称：精小型气动薄膜双座调节阀
ZJHN气动薄膜双座调节阀，由气动薄膜多弹簧执行机构和双座阀组成。用新型ZHA 多弹簧执行机构代替老式ZMA 执行机构，具有高度低、重量轻、安装维修简便等优点。双座阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力，其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的单座阀大，但该阀的泄漏较单座阀大。适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。
二、气动薄膜双座调节阀阀体
型 式：直通双座铸造球型阀
公称通径：25、32、40、50、65、80、100、125、150、200、250、300mm
公称压力： PN1.6、4.0、6.4MPa
法兰连接： JB/T79.1-94、79.2-94等
材 料： 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 阀 盖： 标准型-17～+230℃、散热型+230～+450℃、波纹管密封-40～+350℃
压盖型式： 螺栓压紧式
填 料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
三、气动薄膜双座调节阀阀内组件
阀芯型式：双座柱塞型阀芯
流量特性：等百分比特性和线性特性
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐蚀合金等。
四、ZJHN气动薄膜双座调节阀执行机构
|
型 式 |
ZHA/B多弹簧簿膜执行机构 |
||||
|
型 号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面积cm2 |
350 |
350 |
560 |
900 |
1400 |
|
行 程mm |
10、16 |
25 |
40 |
40、60 |
100 |
|
弹簧范围 KPa |
20～100（标准）、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
|
供气压力 |
140～400KPa |
||||
|
气源接口 |
RC1/4" |
||||
|
环境温度 |
-30～+70℃ |
||||
五、气动薄膜双座调节阀阀作用型式
气关式 —失气时阀位开 ；气开式 —失气时阀位关 （B） （FO） （K） （FC）
六、气动薄膜双座调节阀附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
七、气动薄膜双座调节阀额定流量系数Kv、额定行程、配用执行机构型号
|
公称通径DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
10 |
16 |
25 |
40 |
72 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
额定行程L（mm） |
16 |
25 |
40 |
60 |
100 |
|||||||
|
配用执行机构型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|||||||
八、ZJHN气动薄膜双座调节阀主要零件材料表
|
零件名称 |
材料 |
温度范围 |
|
阀体上阀盖 |
HT200 |
-20～200℃ |
|
ZG230-450 |
-40～450℃ |
|
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
|
ZG0Cr18Ni12Mo2Ti |
-250～550℃ |
|
|
阀芯、阀座 |
1Cr18Ni9 |
-250～550℃ |
|
0Cr18Ni12Mo2Ti |
-250～550℃ |
|
|
填 料 |
聚四氟乙烯 |
-40～200℃ |
|
膜 片 |
丁晴橡胶夹增强涤沦织物 |
|
|
压缩弹簧 |
60Si2Mn |
|
|
膜 盖 |
A3 |
九、ZJHN气动薄膜双座调节阀规格与技术参数表
|
公称通径mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
||
|
额定流量系数kv |
10 |
16 |
25 |
40 |
63 |
100 |
250 |
250 |
400 |
630 |
100 |
1600 |
2700 |
||
|
公称压力MPa |
1.6 4.0 6.4 |
||||||||||||||
|
行 程mm |
16 |
25 |
40 |
63 |
100 |
|
|
||||||||
|
介质温度℃ |
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ |
||||||||||||||
|
流量特性 |
直线、等百分比 |
||||||||||||||
|
法兰标准 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 |
||||||||||||||
|
阀体 |
PN |
1.6 |
WCB(ZG230-450) CF3CF8 CF8M |
||||||||||||
|
4.0,6.0 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
||||||||||||||
|
阀芯材质 |
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M |
||||||||||||||
|
上阀盖型式 |
普通式（常温型），热片式（中温型） |
||||||||||||||
|
可调比 |
30:1 |
||||||||||||||
|
气源接头 |
M16×1.5 |
||||||||||||||
十、气动薄膜双座调节阀结构图

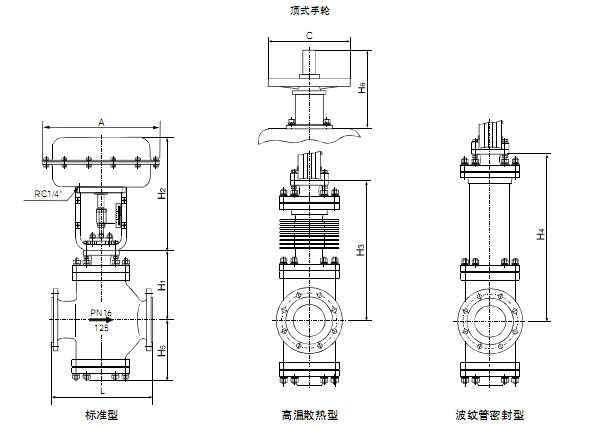

十一、ZJHN气动薄膜双座调节阀外形尺寸
|
公 称 通 径 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
PN16/40 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
640 |
720 |
|
PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
670 |
750 |
|
|
A |
285 |
285 |
285 |
285 |
360 |
360 |
360 |
470 |
470 |
470 |
580 |
580 |
|
|
H1 |
PN16/40 |
155 |
175 |
180 |
200 |
235 |
250 |
269 |
330 |
350 |
420 |
|
|
|
PN64 |
165 |
175 |
185 |
205 |
245 |
255 |
270 |
335 |
365 |
430 |
|
|
|
|
H2 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
|
|
|
|
H3 |
PN16/40 |
235 |
247 |
256 |
268 |
364 |
384 |
394 |
465 |
470 |
540 |
|
|
|
PN64 |
245 |
265 |
268 |
278 |
381 |
390 |
400 |
470 |
485 |
540 |
|
|
|
|
H4 |
PN16/40 |
364 |
425 |
430 |
445 |
660 |
680 |
690 |
740 |
748 |
780 |
|
|
|
PN64 |
364 |
425 |
435 |
450 |
665 |
690 |
700 |
750 |
750 |
795 |
|
|
|
|
H5 |
120 |
120 |
140 |
145 |
190 |
210 |
220 |
270 |
280 |
320 |
440 |
475 |
|
|
C |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
|
|
|
|
H6 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
|
|
|
|
重量（kg） |
PN16/40 |
26 |
28 |
37 |
43 |
67 |
71 |
88 |
136 |
168 |
260 |
|
|
|
PN64 |
30 |
35 |
47 |
58 |
84 |
88 |
109 |
179 |
202 |
305 |
|
|
|
订货须知：
一、①ZJHN气动薄膜双座调节阀产品名称与型号②ZJHN气动薄膜双座调节阀口径③ZJHN气动薄膜双座调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的ZJHN气动薄膜双座调节阀型号，请按ZJHN气动薄膜双座调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
