一、产品概述：
凯斯特牌DDC-JQ型电磁真空带充气阀是安装在机械真空泵上的专用阀门，并与泵接在同一个电上，泵的开启与停止直接控制阀门的开启与关闭。当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过 阀的充气口经阀充入到泵腔，从而避免泵油逆流污染真空系统。
二、凯斯特牌DDC系列真空电磁阀技术参数：
|
工作介质
|
空气等非腐蚀性气体
|
|||||
|
介质温度 ℃
|
≤60
|
|||||
|
工作压力 MPa
|
1.0
|
|||||
|
工作压差 MPa
|
-0.1～0
|
|||||
|
电源电压
|
AC220V DC24V 其余规格可作特殊订货
|
|||||
|
使用寿命
|
JB/T7352-94规定
|
|||||
|
额定流量系数 KV
|
3.8
|
7.4
|
10.3
|
18.8
|
25.7
|
41
|
|
泄漏量 ml/min
|
按JB/T7352-94.F规定
|
|||||
|
公称通径 mm
|
15
|
20
|
25
|
32
|
40
|
50
|
|
功 耗（VA）
|
50
|
90
|
||||

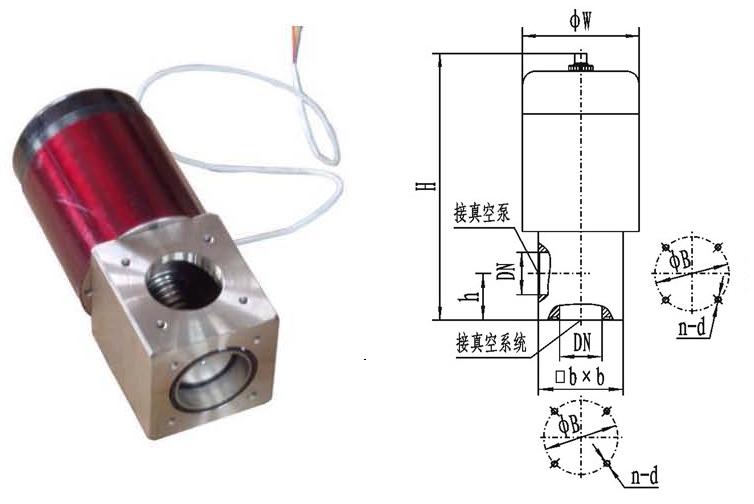

三、DDC系列真空电磁阀连接及外形尺寸
|
型号 |
通径(DN) |
ΦW |
ΦB |
H |
h |
b×b |
n-d |
匹配机械泵型号 |
|
DDC-JQ16A |
16 |
68 |
42 |
176 |
28 |
48×48 |
4-M5 |
2XZ-0.5/1 |
|
DDC-JQ25A |
25 |
82 |
55 |
199 |
35 |
58×58 |
4-M6 |
2XZ-2/4 |
|
DDC-JQ32 |
32 |
92 |
64 |
226 |
40 |
68×68 |
4-M6 |
2XZ-4 |
|
DDC-JQ40 |
40 |
110 |
70 |
245 |
44 |
80×80 |
4-M6 |
2XZ-8 |
|
DDC-JQ50A |
50 |
125 |
90 |
290 |
56 |
95×95 |
4-M8 |
2X-15 |
|
DDC-JQ65 |
65 |
135 |
105 |
320 |
65 |
115×115 |
4-M8 |
2X-30A |
|
DDC-JQ80 |
80 |
165 |
125 |
367 |
75 |
140×140 |
4-M8 |
2X-70A |
订货须知：
一、①DDC系列真空电磁阀产品名称与型号②DDC系列真空电磁阀口径③DDC系列真空电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的DDC系列真空电磁阀型号，请按DDC系列真空电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
