一、概述：
凯斯特牌ZHYO罐底调节阀是一种特殊结构形式的单座调节阀,阀体成Y形,阀体流路流畅,流量大,压降损失小,阀座泄漏量符合ANSIB1G.104标准,调节阀配用HA多弹簧式薄膜执行机构,其结构紧凑;输出力大,该阀最适宜控制容易沉积或含有颗粒的液体。
二、主要技术参数：
阀体：ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2
阀芯：0Cr18Ni12Mo2、司钛莱合金堆焊
阀座：聚四氟乙烯
阀杆、推杆：2Cr13、1Cr18Ni9Ti
波纹膜片：丁腈橡胶夹增强绦纶织物
膜盖：A3
弹簧：60Si2Mn
填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
三、主要技术参数及性能：
|
公称通径DN(mm) |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
|
|
阀座直径(mm) |
40 |
50 |
80 |
80 |
100 |
150 |
200 |
|
|
额定流量系数Kv |
14 |
35 |
55 |
95 |
135 |
220 |
720 |
|
|
额定行程(mm) |
25 |
40 |
50 |
75 |
||||
|
信号范围Pr(KPa) |
20～100、40～200、80～240、段幅：20～60、60～100 |
|||||||
|
气源压力Ps(MPa) |
0.14～0.4 |
|||||||
|
固有流量特性 |
快开 |
|||||||
|
允许泄漏量 |
硬阀座：10-4×阀额定容量、软阀座：10-7×阀额定容量 |
|||||||
|
公称压力PN(MPa) |
1.6、4.0、6.4 |
|||||||
|
工作温度t(°C) |
常温型 |
-20～200、-40～250、-60～250 |
||||||
|
散热型 |
-40～450、-60～450 |
|||||||
|
高温型 |
450～560 |
|||||||
|
低温型 |
-60～100、-100～-200、-200～-250 |
|||||||
*本产品性能指标贯彻GB/T4213-92

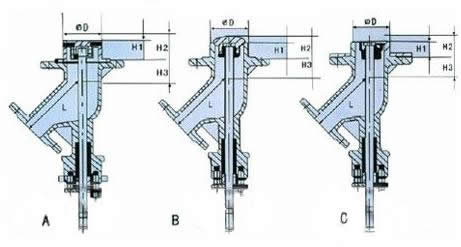

四、凯斯特阀门ZHYO罐底调节阀外形尺寸：
图A 单位：mm
|
公称通径 |
φD |
H |
H1 |
H2 |
H3 |
φK |
T |
L |
|
DN50×80 |
94 |
753 |
47 |
51 |
50 |
250 |
363 |
170 |
|
DN65×80 |
94 |
795 |
47 |
51 |
68 |
350 |
363 |
200 |
|
DN100×150 |
210 |
1052 |
39 |
78 |
90 |
470 |
520 |
330 |
图B 单位：mm
|
公称通径 |
φD |
H |
H1 |
H2 |
H3 |
L |
φK |
T |
|
DN50×80 |
81 |
753 |
47 |
51 |
50 |
170 |
350 |
363 |
|
DN65×80 |
77 |
795 |
47 |
51 |
68 |
200 |
350 |
363 |
|
DN80×100 |
179 |
980 |
60 |
64.5 |
67 |
230 |
470 |
520 |
|
DN150×200 |
210 |
1052 |
39 |
78 |
90 |
330 |
470 |
520 |
图C 单位：mm
|
公称通径 |
φD |
H |
H1 |
H2 |
H3 |
L |
φK |
T |
|
DN25×40 |
55 |
541 |
20 |
33 |
48 |
130 |
218 |
230 |
|
DN40×50 |
80 |
573 |
20 |
33 |
55 |
155 |
218 |
230 |
|
DN65×100 |
120 |
680 |
25 |
39 |
68 |
200 |
350 |
363 |
订货须知：
一、①ZHYO罐底调节阀产品名称与型号②ZHYO罐底调节阀口径③ZHYO罐底调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的ZHYO罐底调节阀型号，请按ZHYO罐底调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
