一、 ZZYP-16BⅡ带指挥器调压阀（氮封阀）详细资料：
产品型号：ZZYP-16BⅡ
产品简介：ZZYP-16Ⅱ型带指挥器操作式自力式压力调节阀(简称压力阀)无需外加能源，利用被调介质自身能量为动力源，引入压力阀的指挥器以控制压力阀的阀芯位置，改变流经阀门的介质流量，使阀门后端压力(B型)或前端压力(K型)保持恒定。ZZYP-16BⅡ主要用在阀前压力较高(0.2-0.8MPa)而阀后力很低(0.5-100Kpa)，例如50mmH2O(水柱)的场合，ZZYP-16KⅡ只用在泄氮装置上，并且与供氮装置配套使用。单独使用时请用ZZVP阀代替。
1、 气体减压如阀前0.2-0.8MPa(高于0.8MPa时阀前应加减压阀)，阀后0.5-100KPa。
2、 氮封装置供氮和泄氮装置上
产品特点：
1、压力设定在指挥器上实现，因而方便、快捷、省力省时且可在运行状态下连续设定。
2、控制精确度比ZZY型自力式阀高1倍左右，故适合在控制精确度高的场合使用。
3、对同一台阀而言，调节范围比ZZY型自力式阀广。
4、反应特别灵敏，极小的压力(如50mm水柱的压力)或极小的压力变化都可以感知出来。
5、减压比特别大，例如阀前0.8MPa，阀后50mmH2O，压差比达1600!
其中ZZYP-16BⅡ阀可以用1台ZZYP自力式阀+1台ZZVP型微压阀代替
其中ZZYP-16KⅡ阀可以用1台ZZVP型微压阀代替
二、连接尺寸及标准
法兰标准：GB9113-2000；
法兰密封面型式：凸面；
信号接口：内螺纹M16*1.5；
阀体法兰及法兰端面距离可以按用户指定的标准制造。如ANSI、JIS、JPI等标准
三、型号编制说明
Z：执行器大类
Z：自力式系列产品
Y：压力调节阀
P：单座
Ⅱ：相对于ZZYP-16(25、40、64)控制压力而言，第Ⅱ设计系列
四、主要零部件材料
零件名称
材料
阀体
WCB、CF8、CF8M
阀芯
1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite) PTFE
阀座
1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite)
阀杆
1Cr18Ni9、0Cr18Ni12Mo2
橡胶膜片
丁腈橡胶夹增强涤纶织物
膜盖
Q235、Q235涂PTFE
O形圈
耐油橡胶、聚四氟乙烯
五、主要技朮参数
公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
阀座直径D(mm)
6
15
20
25
32
40
50
65
80
100
125
150
额定流量系数Kv
0.32
4
5
8
12.5
20
32
50
80
125
160
320
压力调节范围Kpa
0.5-100 范围内选取
公称压力PN(Mpa)
1.0 1.6
被调介质温度(℃)
-40～80
流量特性
快开
调节误差(％)
≤5
允许压降(Mpa)
1.6
1.6
1.1
0.4
0.6
执行机构薄膜有效面积(cm2)
200
280
400
允许泄漏量
硬阀芯：Ⅳ级(10-4×Kv) 软阀芯：Ⅵ级几乎无泄漏
六、主要外形尺寸
DN
L
S
H1
H2
20
150
308
390
715
25
160
308
390
715
32
180
308
390
735
40
200
394
435
755
50
230
394
435
755
65
290
394
435
795
80
310
394
435
795
100
350
394
435
825
150
480
498
565
1105
以上均以PN16为例
七、应用实例
1、代替ZZV型微压阀,ZZV型微压阀阀前一般要求介质压力≤0.1MPa，而ZZYP-16Ⅱ型带指挥器操作式自力式压力调节阀则不受此限制。

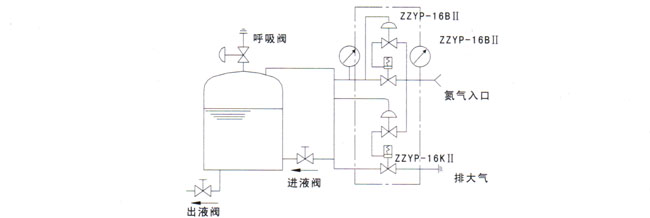

2、用于氮封装置, 氮封装置的贮罐内成品油上端覆盖氮气，其压力一般在100mmH2O左右，通过氮封保护装置加以控制。出液阀开启放油时，贮罐内液位下降，此时，ZZYP-16BⅡ供氮调节阀开度增大，向贮罐内补充氮气使压力增加到设定值为止。进液阀开启进油时，液位上升，气相部分容积减小，氮气压力上升，此时ZZYP-16BⅡ供氮调节阀关闭，而ZZYP-16KⅡ泄氮调节阀在压力控制器作用下开启，排出氮气使压力降至设定值。为确保储罐安全，应在罐顶设置呼吸阀。

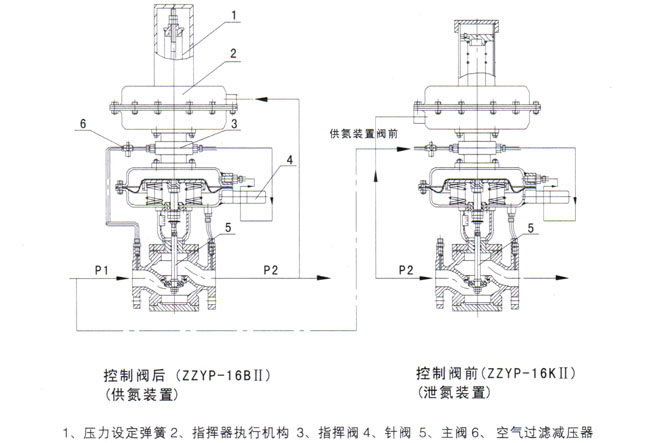

供氮压力调整：在ZZYP-16BⅡ型压力调节阀选定一设定值如1KPa(100mm.W.C)，通过调整主弹簧1的预压缩(拉伸)量来达到；
泄氮压力调整：在ZZYP-16KⅡ泄放阀中的压力控制器部分，通过调整主弹簧预压缩量达到，一般为避免氮封装置启闭频繁，泄氮设定值应远离供氮压力设定值，如2Kpa(200mm.W.C)。
呼吸阀设定值调整：在上述两设定值调整好后，为避免呼吸阀启闭频繁，呼吸阀设定值应大于泄压设定值。两者设定期亦不能靠得太近。呼吸阀型号为：ZFQ-1。
ZZYP-16BⅡ压力设定值为PC，ZZYP-16KⅡ压力设定值P1，PC与P1两值不能靠得太近，以免阀门工作太频繁，呼吸阀的排放压力P2的设定值应大于P1，P2与P1两值也不能靠得太近。三者关系PC < P1 < P2。

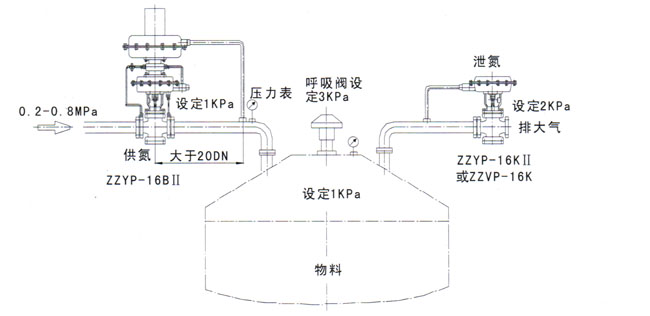

八、应用设计实例
上例以贮罐1KPa为例
1、ZZYP-16B Ⅱ阀门的取压位置应离贮罐(或缓冲罐)较近。
2、压力表应置于取压点不远处，以免引起不必要的争议。
3、ZZYP-16B Ⅱ阀后管道不宜太小(一般大于阀前管道)。
订货须知：
一、①ZZYVP氮封阀产品名称与型号②ZZYVP氮封阀口径③ZZYVP氮封阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的ZZYVP氮封阀型号，请按ZZYVP氮封阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
