ZSHV气动V型活塞式调节球阀

- 产品型号:
- ZSHV
- 产品口径:
- 25-200mm
- 产品压力:
- 1.0-6.4Mpa
- 产品材质:
- 铸铁碳钢不锈钢
联系我们

产品说明

一、产品[气动V型调节球阀]的详细资料：

产品型号：ZSHV

产品名称：气动V型活塞式调节球阀

产品特点：凯斯特牌ZSHV气动V型活塞式调节球阀具有特殊形状的固定式V型切口球体和可调金属阀座结构，当阀关闭时，V型切口与阀座形成楔形剪切作用，可防止球体和阀座之间污物产生的卡死现象，具有自清结功能，特别适用于含纤维料浆，污水和粘性颗粒的介质，配以阀门定位器可实现连续调节，并具流阻小，调节范围广，是一种用途广泛高质量的调节阀。气动V型调节球阀,气动调节球阀,调节球阀。

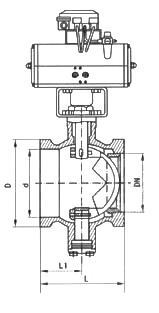

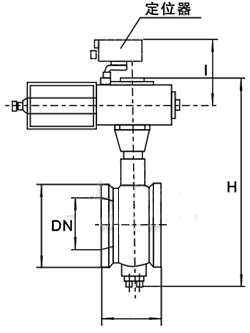

二、凯斯特阀门气动V型活塞式调节球阀主要外形和连接尺寸单位（mm）：

VQ671H-16
通径DN		L	L1	D	D1	H1	H	W
mm	in	L	L1	D	D1	H1	H	W
25	1″	50	25	64	38	57	330	140
40	1 1/2″	60	25	82	49	63	375	164
50	2″	75	32	100	60	92	398	190
65	2 1/2″	85	38	120	75	100	408	210
80	3″	100	45	131	89	108	450	247
100	4″	115	50	158	113	117	465	276
125	5″	135	55	180	140	140	525	348
150	6″	160	65	216	164	177	578	378
200	8″	200	80	268	205	200	650	432

三、材料选用表：

零件号	单台数量	零件名称	材料	规格	涂层（备注）
01	1	缸体	压制铝合金	GB1173-86 ZL106	A-B-C-D
02	2	活塞	铝合金	GB1173-86 ZL108	-
03	2	端盖	铝合金	GB1173-86 ZL108	C-D
04	1	输出轴	锻钢	-	镀镍
05	2	轴承（活塞属）	尼龙46	-	-
06	1	轴承（齿轮轴顶部）	尼龙46	-	-
07	1	轴承（齿轮轴底部）	尼龙46	-	-
08	1	推力轴承（齿轮轴）	尼龙46	Y1Cr18Ni9	-
08a	1	推力轴承（齿轮轴）	不锈钢	-	-
09	2	柱塞	腈类橡胶	-	-
10	2	螺栓（外部）	不锈钢	Y1Cr18Ni9	-
10a	2	螺栓（内部）	不锈钢	Y1Cr18Ni9	-
11	4	0型圈（螺形密封）	腈类橡胶	-	-
11a	4	垫圈	不锈钢	Y1Cr18Ni9	-
12	4	螺母（行程调整）	不锈钢	Y1Cr18Ni9	-
13	8	螺栓（端盖）	不锈钢	Y1Cr18Ni9	单台数量为12
13a	8	垫栓（端盖）	不锈钢	Y1Cr18Ni9	单台数量为12
14	2	O型圈（端盖）	腈类橡胶	-	-
15	2	轴承（活塞头）	尼龙46	-	-
16	2	O型圈（活塞）	腈类橡胶	-	-
17	2~12	弹簧	合金弹簧钢	-	环氧涂层
18	1	弹性档圈（齿轮轴）	合金弹簧钢	-	镀镍
19	1	行程指示轮	尼龙	-	此两项需根据要求供货
20	1	螺栓/垫圈	不锈钢	Y1Cr18Ni9	此两项需根据要求供货
21	1	O型圈（齿轮轴顶部）	腈类橡胶	-	-
22	1	O型圈（齿轮轴底部）	腈类橡胶	-	-
24	2	导向塞	复合材料	-

四、调节球阀部分材料选用表：

零件名称	材料	零件名称	材料
阀体	ZG1Cr18Ni19Ti ZG1Cr18Ni12M02Ti ZG230~450 HT200	阀座（密封环）	聚四氟乙烯（增强） 1Cr18Ni19Ti Cr18Ni12 M02Ti
阀杆	0Cr17Ni12M02 0Cr17NiCu4Nb	压圈	0Cr17Ni12M02
阀板	ZG1Cr18Ni19 ZG0Cr18Ni12 M02Ti	填料	聚四氟乙烯石墨
阀杆轴承阀板轴承	0Cr17Ni12M02	阀座托架	0Cr17Ni12M02
阀杆轴承阀板轴承	0Cr17Ni12M02	垫环	氟橡胶0形圈

订货须知：
一、①气动V型活塞式调节球阀产品名称与型号②气动V型活塞式调节球阀口径③气动V型活塞式调节球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的气动V型活塞式调节球阀型号，请按气动V型活塞式调节球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
