T型管道过滤器

- 产品型号:
- J41GY/WY-16Q、16C
- 产品口径:
- 25-300mm
- 产品压力:
- 1.6-4.0MPa
- 产品材质:
- 耐腐合金球铁，内衬钛(Ti，WY,Ni)
联系我们

产品说明

一、产品[T型管道过滤器]详细资料：

产品型号：T型、TG-A型

产品名称：T型过滤器、不锈钢T型过滤器,不锈钢过滤器

详细资料：T型管道过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。

T型过滤器适用范围:

公称通径：50～300mm

公称压力：10～4.0MPa

工作温度:-196～400℃

工作介质：

1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、烃类等。

2、化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等。

3、制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂。

4、轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等。

可拦截的固体颗粒粒径：131～2032μm

PN1.6～5.0MPa DN50～300

壳体材料：铸铁、碳钢、不锈钢

特点：

流通快速，故压力损失小，抗污性强。排渣方便。A型表示角式．B表示直通式。

二、主要性能规范：

Type 型号	Nomiaal Pressure(MPa) 公称压力	WorkingTempoature(℃) 工作温度	Filter Net Eye Number 滤网目数	Applicable media 适用介质
TG—A	2.0	300	20—150	Steam．Air．Water，Oil
YG—B	5.0	425	20—150	蒸汽、空气、水、油

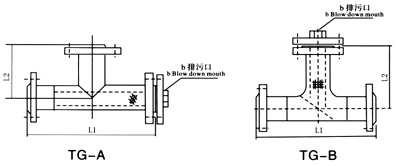

三、凯斯特牌T型管道过滤器技术参数表：

Type型号 Nominal Pressure(MPa) 公称压力	Connection 连接方式	Nominal Diameter (DN) 公称通径	TG-AExtemaldimensions(mm) 外形尺寸			-	Type型号 Nominal Pressure(MPa) 公称压力	Connection 连接方式	Nominal Diameter (DN) 公称通径	TG-B Extemal Dimensions(mml 外形尺寸			W(in)
Type型号 Nominal Pressure(MPa) 公称压力	Connection 连接方式	Nominal Diameter (DN) 公称通径	L1	L2	C	-	Type型号 Nominal Pressure(MPa) 公称压力	Connection 连接方式	Nominal Diameter (DN) 公称通径	L1	L2	C	W(in)
TG—A型 PN一2.0	Flange 法兰	50	277	128	457	-	TG—B型 PN一2.0	Flange 法兰	50	250	149	281	RC1/2〞
		65	316	146	530				65	292	170	325	RC1/2〞
		80	337	156	568				80	312	181	352	RC1/2〞
		100	388	181	648				100	362	267	412	RC3/4〞
		150	491	232	842				150	464	260	539	RC3/4〞
		200	591	280	1031				200	500	311	660	RC3/4〞
		250	668	318	1169				250	600	351	761	RC3/4〞
		300	768	368	1370				300	736	400	886	RC3/4〞
TG—A型 PN一5.0	Flange 法兰	50	292	134	472		TG—B型 PN一5.0	Flange 法兰	50	268	158	298	RC1/2〞
		65	331	152	545				65	304	179	337	RC1/2〞
		80	360	165	591				80	330	196	370	RC1/2〞
		100	416	191	676				100	382	225	432	RC3/4〞
		150	521	241	871				150	482	280	557	RC3/4〞
		200	621	289	1062				200	578	332.5	678	RC3/4〞
		250	716	333	1216				250	666	383	791	RC3/4〞
		300	821	384	1421				300	768	437	918	RC3/4〞

订货须知：
一、①T型管道过滤器产品名称与型号②T型管道过滤器口径③T型管道过滤器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的T型管道过滤器型号，请按T型管道过滤器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
