一、产品说明：
凯斯特牌VB-3000系列铸铜二能阀、三通阀配以电子驱动控制装置后，能调节蒸汽或水在采暖、通风以及空调系统中的流量，广泛用于中央调系统中。
二、二通阀性能参数 表1：
|
型号 |
口径（ND） |
流量系数 （Kv） |
最大压差 （MPa） |
阀杆行程 |
|
VB-3200-25 |
25 |
8 |
0.2(1.0) |
15 |
|
VB-3200-32 |
32 |
16 |
0.2(0.75) |
19 |
|
VB-3200-40 |
40 |
25 |
0.2(0.5) |
19 |
|
VB-3200-50 |
50 |
40 |
0.2(0.3) |
22 |
|
VB-3200-65 |
65 |
63 |
0.2(0.2) |
22 |
三、三通阀性能参数 表2：
|
型号 |
口径（ND） |
流量系数 （Kv） |
最大压差 （MPa） |
阀杆行程 |
|
VB-3300-25 |
25 |
8 |
0.2(1.0) |
15 |
|
VB-3300-32 |
32 |
16 |
0.2(0.75) |
19 |
|
VB-3300-40 |
40 |
25 |
0.2(0.5) |
19 |
|
VB-3300-50 |
50 |
40 |
0.2(0.3) |
22 |
|
VB-3300-65 |
65 |
63 |
0.2(0.2) |
22 |

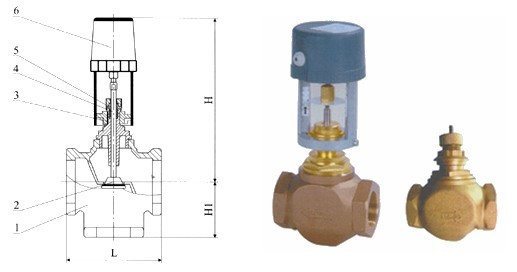

四、二通阀主要外型尺寸 表3
|
型号 |
连接螺纹 |
A |
B |
C |
|
VB-3200-25 |
G1 |
110 |
62 |
114 |
|
VB-3200-32 |
G11/4 |
120 |
68 |
118 |
|
VB-3200-40 |
G11/4 |
130 |
71 |
121 |
|
VB-3200-50 |
G2 |
145 |
77 |
127 |
|
VB-3200-65 |
G21/4 |
175 |
83 |
134 |
五、三通阀主要外型尺寸 表4
|
型号 |
连接螺纹 |
A |
B |
C |
|
VB-3300-25 |
G1 |
110 |
81 |
114 |
|
VB-3300-32 |
G11/4 |
120 |
84 |
118 |
|
VB-3300-40 |
G11/4 |
130 |
85 |
121 |
|
VB-3300-50 |
G2 |
145 |
96 |
127 |
|
VB-3300-65 |
G21/4 |
175 |
104 |
134 |
订货须知：
一、①VB-3000系列螺纹电动阀产品名称与型号②VB-3000系列螺纹电动阀口径③VB-3000系列螺纹电动阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的VB-3000系列螺纹电动阀型号，请按VB-3000系列螺纹电动阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
